电流表的连接知识点题库

作图题

（1）请作出图甲中：①力F的力臂l；②杠杆受到的阻力F₂ ．
（2）如图乙所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L₁与L₂串联
（3）如图丙所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：①两灯泡并联；②电流表测灯L₁的电流；③闭合开关后，向左端移动滑动变阻器的滑片P，两灯均变暗．

在我们日常生活中，有一种测量人体体重的电子秤，其测量部分的原理如图所示，它主要由压力传感器R（电阻值会随着所受到的压力的大小而发生变化的可变电阻），显示体重大小的仪表A组成，已知压力传感器R的电阻值与所受压力的关系如下表所示．设踏板和压杆的质量忽略不计，接通电源后，压力传感器的两端电压恒为4.8V，请通过计算回答：

压力F/N	0	250	500	750	1000	1250	1500	1750	2000	…
电阻R/Ω	300	270	240	210	180	150	120	90	60	…

（1）显示体重大小的仪表A实质是表；分析上表数据可知，人的体重越重，仪表A的示数越．
（2）当压力为0时，电流表的示数为多少？
（3）如果某人站在该电子秤踏板上，电流表的示数为0.02A，这个人的体重为多少牛？

下列各电路图中，电流表接入电路错误的是（）

A .

B .

C .

D .

用电流表测量通过灯L₂的电流，在图所示的四个电路中，正确的是：（）

A .

B .

C .

D .

在如图中的〇里填上适当的电表符号，使之成为正确的电路图。

根据要求完成作图.

（1）物体M在杠杆AOBC作用下如图位置静止，试在C点作出使杠杆在如图位置平衡时的最小力F₁（O为支点）
（2）在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人往下拉绳使重物升起
（3）请在下图的两个虚线框内，选填“电源”和“电流表”的符号连入电路，并满足当开关都闭合时两灯组成并联电路，并标上电流表的正负接线柱。

如图所示，请在图中的“O”内填入电流表或电压表的符号，使开关闭合后两灯都能发光．

按要求正确连接电路（1）开关控制整个电路的通断（2）灯L₁、L₂并联，电流表测总电流．

在如图所示的电路中，开关S闭合时，电灯L₁和L₂是联的，断开开关S，电流表的示数（选填“变大”、“变小”或“不变”）。

在探究“电阻上的电流跟两端电压关系”的实验过程中

（1）小刚同学做出了以下猜想：
A．电流跟电压成正比 B．电流跟电压成反比 C．电流跟电压无关

你认为合理的猜想是(填字母)．你的依据是．

（2）为了检验猜想是否正确，小刚设计了如图甲所示的电路图．其中电源为两节干电池，电阻R为10 $\text{[math]}$ ，变阻器R’标有“20 $\text{[math]}$ 1A”字样．

①请你帮他选量程，电压表应选量程．

②按电路图将乙图中未连接处补画上．

③下表是小刚记录的数据，从数据中可以看出小刚是将变阻器的滑片向（填电路图上的a或b)移动的．请你替小刚写出结论，填在下表中.

实验次数	1	2	3
电压U/V	1	2	1
电流I/A	0.1	0.2	0.3
结论

（3）小刚还想用这个电路测一下小灯泡的电阻和电功率，于是他将电阻R换成一只额定电压2.5v的小灯泡(阻值约为8 $\text{[math]}$ )．闭合开关s后，当电压表的示数为2·5V时，电流表示数如图丙所示，则小灯泡的电阻是 $\text{[math]}$ ，额定电功率为W·

在如图所示电路中的○内填上适当的电表符号，使电阻R₁与R₂并联。

如图4所示是小明在练习测量电流时连接的电路，电路的连接存在错误，说法正确的是（）

A . 撤掉导线a，电流表测量的是电路的总电流 B . 撤掉导线a，电流表测量的是小灯泡L₁的电流 C . 撤掉导线b，电流表测量的是小灯泡L₂的电流 D . 撤掉导线c，电流表测量的是小灯泡L₂的电流

如图所示，a表、b表接法正确，由图可知（）

A . a、b都是电流表，a表左负右正，b表上正下负 B . a测量通过L₁的电流，b测量通过L₂的电流 C . a测量通过干路的电流，b测量通过L₂的电流 D . b测量通过干路的电流，a测量通过L₁的电流

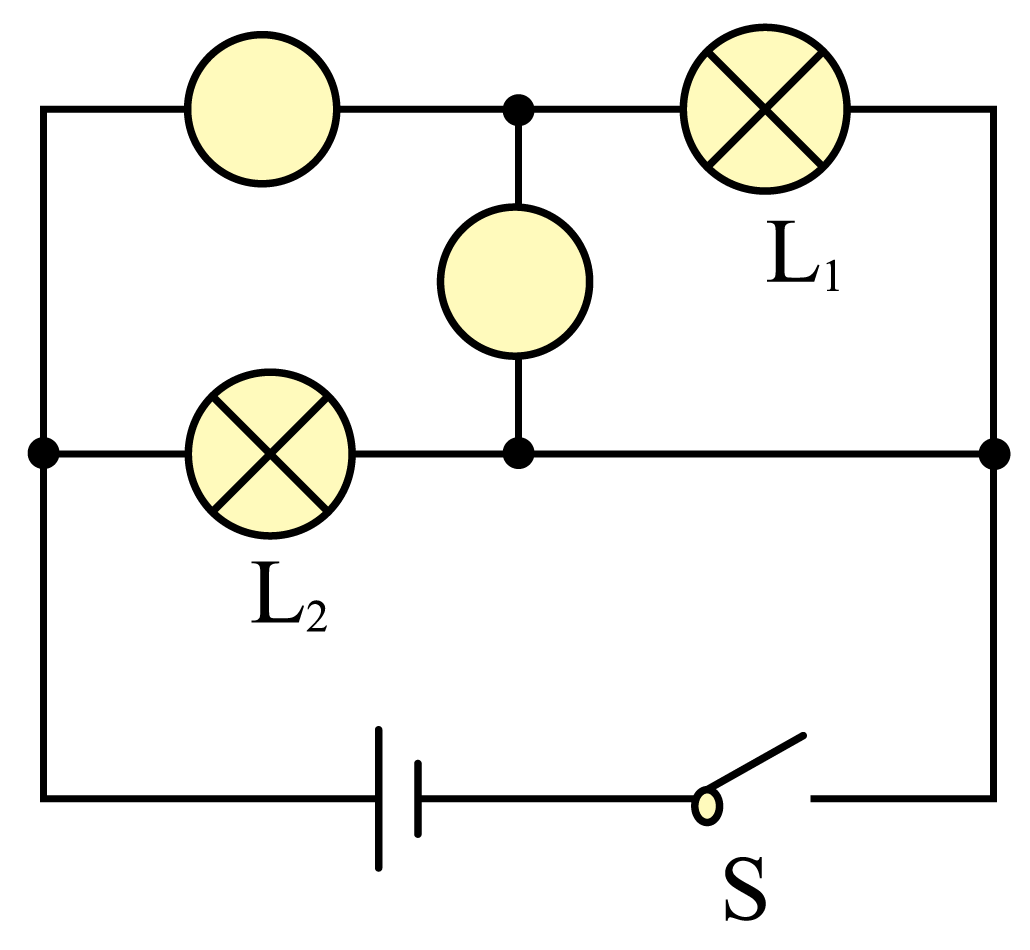

在如图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关灯L₁与L₂并联，电路中是电压表。（选填“①”、“②”或“③”）

图片_x0020_2053622899

亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题

（1）验电器的主要作用是什么？
（2）测电流时，电流表应与被测用电器如何连接，其依据是什么？
（3）测电笔在家庭安全用电及电器安装中的主要作用是什么？

如图所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则下列判断正确的是（）

图片_x0020_100006

A . 甲、乙、都是电流表 B . 甲、乙、都是电压表 C . 甲是电压表，乙是电流表 D . 甲是电流表，乙是电压表

利用伏安法测量未知电阻阻值时，由于电表自身的内阻而导致测量的误差无法避免。小明设计了如图（a）、（b）两种电路连接方式来减小测量误差。为了研究使用哪一种连接方式能更加能准确的测量Rx的值，小明利用电压表试触点1、2的方法做了如图（c）所示的实验探究：

（1）实验发现电压表的变化量大于电流表的变化量时，则应选择图（选填“a”或“b”）进行实验使测量误差更小。其根本本质是因为Rx的阻值和（选填“电压表”或“电流表”）的内阻比较接近，导致选择另一种接法误差更大；
（2）若某次实验中使用的电压表内阻Rv=3kΩ，电流表的内阻R_A=0.5Ω，则测量一个阻值约为10Ω的未知电阻阻值，应选择图（选填“a”或“b”）的连接方式误差更小。

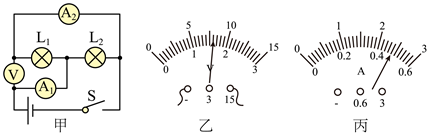

如图甲所示，S闭合后，电压表V的指针指示的位置如图乙所示，电流表A₁、A₂的指针指示的位置均如图丙所示，请回答。

（1）电源电压是多少？
（2）通过L₂的电流为多大？
（3）若A₂、V两电表位置互换，则电压表示数为多大？（以上答案均需要简要写明理由）

按下列要求作图：

（1）请在图中填上适当的电表符号，使开关S闭合时两灯均能发光。
（2）如图所示，将电灯和开关正确接入家庭电路中。
（3）请在图中标出通电螺线管的N、S极。

在图中的○里填上适当的电表符号，使小灯正常工作。
