电流表的连接知识点题库

在用电流表的小量程测量时，电表上读数的最小分度是 A，它的最大测量值是
A．在“用电压表测电压”的实验中，将电压表联在待测电路两端（选填“串”或“并”），电压表的“＋”接线柱应靠近电源极（选填“正”或“负”）的一端相连．

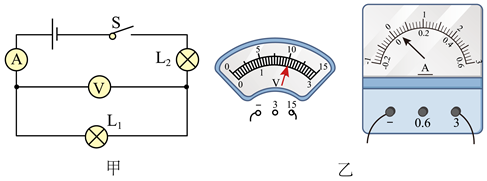

在如图电路中的圆圈内填入“电压表”或“电流表”的符号，使两灯串联．（要求各元件均正常工作）

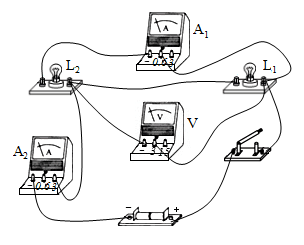

要想同时知道干路电流和各支路的电流，如图所示，各测量方式中正确的是（）

A .

B .

C .

D .

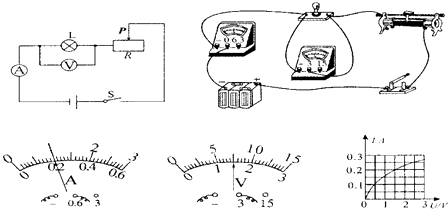

在测额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师给小张提供了以下器材：电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关、电压为6V的电源和滑动变阻器各一个，导线若干．

（1）连接电路时，开关应；小张根据如图所示的电路图将各元件连接成如图所示的电路，其中有一个元件的连接是错误的，它是（填写元件名称）、
（2）小张纠正电路中的错误后，移动滑动变阻器的滑片，当电流表和电压表的示数如图所示时，则通过小灯泡的电流是A，小灯泡两端的电压是 V．
（3）小张移动滑动变阻器的滑片，多次测量通过小灯泡的电流和小灯泡两端的电压，画出了通过小灯泡的电流随两端电压变化的图象，如图所示，则小灯泡的额定功率是W，小灯泡灯丝电阻随小灯泡亮度增强而（选填“增大”、“减小”或“不变”）．

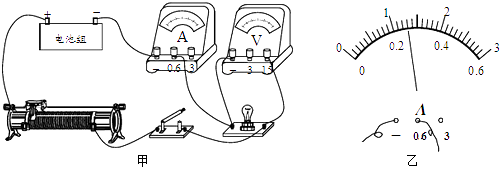

要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干．

（1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A．则滑动变阻器的最大阻值为Ω．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的额定功率为 W．
（4）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是．

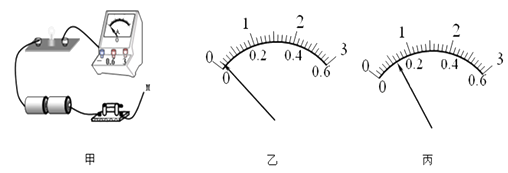

在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路.

（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关（选填“闭合”或者“断开”）.
（2）小华解决问题后，先将线头M接到电流表为 “3”接线柱上，然后开关试触，发现电流表的示数如图乙所示.则出现以上现象的原因是所选的量程(选填“偏大”或者“偏小”).
（3）小华思考了一下，然后将线头M连接到接线柱上（选填“0.6”或者“3 ”），然后开关试触，才使电流表的示数正常.若此时电流表的示数如图丙所示，则通过灯泡L电流是A.

一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（）

A . 0～0.6A，0～3V B . 0～0.6A，0～15V C . 0～3A，0～3V D . 0～3A，0～15V

在“用电流表测电流”的实验中，某同学接成如图(a)所示的电路。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图(b)所示，则通过灯L₁的电流为A。

在用电流表测电流的实验中:

（1）电流表应先用量程试触;
（2）若某同学连接的电路如图甲所示,则电流表测的是灯的电流.合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是mA;
（3）只需改动一根导线就可测得总电流,请在图中用“x”号指出需改动的导线,并在原图中画出正确的电路连线；
（4）若合上开关后,灯均亮,电流表指针不发生偏转,那么原因可能是______.

A . 电流表内部开路 B . 开关处接触不良 C . 电流表被短路 D . 电源供电不足.
