第一节工艺知识点题库

在金属表面划线时，划针应紧贴导向工具，一般划3-4次，保证划痕清晰可见。

下列有关攻丝的操作方法，不正确的是（）

A . 攻丝时可适当加油润滑 B . 起攻时，应确保丝锥中心与孔中心重合 C . 攻丝时应经常倒转丝锥以利于排屑 D . 攻丝时需要一直施加压力

欲将一块100×50×2的铁板加工成如图所示的万向轮的Π型支架部分。完成⑴～⑵题。

（1）为确保安装轮轴的两个孔的位置精度符合使用要求，以下加工流程中合理的是( )

A . 锯割→划线→锉削→钻孔→弯折 B . 划线→钻孔→锉削→锯割→弯折 C . 划线→锯割→锉削→弯折→钻孔 D . 划线→弯折→锯割→锉削→钻孔
（2）制作支架的过程中，以下操作中不正确的是( )

A . 使用划规划弧线时，尽量一次划成 B . 使用钢锯锯割时，尽多使用锯条的中间部分 C . 用平锉锉削支架的弧面部分 D . 孔将被钻透时，钻头的进给要少

李小明设计了一款床上电脑桌，桌面和桌脚均选用木材。以下设计分析不合理的是（）

A . 表面涂饰用防锈油漆 B . 桌面采用网格工艺的设计，利于电脑的散热 C . 桌脚设计成可调节，方便桌脚的伸缩和摆放 D . 桌面与桌脚采用榫接，以增加强度

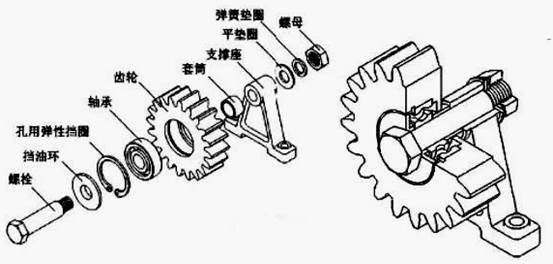

如图所示是一种过桥齿轮装置的结构示意图。轴承安装在齿轮孔中，用于齿轮与螺栓间的支承；孔用弹性挡圈安装在齿轮孔中的槽内，用于轴承在齿轮孔中的轴向定位；螺栓穿过挡油环、轴承孔、套筒后安装在支撑座上，平垫圈、弹簧垫圈、螺母安装在螺栓上，用于锁紧。

过桥齿轮的装配需要以下环节:A．安装轴承；B．安装螺栓；C．安装弹簧垫圈；D．安装螺母；E．安装平垫圈；F．安装孔用弹性挡圈；G，安装挡油环；H．安装套筒；L．安装齿轮。

请分析过桥齿轮装置的结构和装配工艺，回答以下问题

（1）合理的装配流程为:→→G→L→H→→E→C→(在横线处填写装配环节的序号)；
（2）在过桥齿轮装置的结构图中，安装弹簧垫圈的目的是(在A ．防止螺母松动；B ．防止螺母损坏；C ．便于螺母拆卸中选择合适的选项，将序号填入横线处)
（3）小明在通用技术实践课上手工加工螺栓的螺纹时，不需要用的工具是(在以下选项中选择合适的选项，将序号填入横线处)

请根据图完成问题。

（1）图中漏标的尺寸共有（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）通用技术实践课上，小明准备用160mm×45mm×8mm的钢板加工该零件，下列说法中不正确的是（）

A . 可用半圆锉来锉削加工R22的圆弧 B . 加工流程可以为：划线一冲眼→钻孔→锯割→锉削 C . 为防止钻屑伤手，在台钻上钻孔时要戴手套 D . 加工中需要用到钢直尺、钢锯、划规、麻花钻

如图所示是小明制作的木制小板凳的结构示意图，小板凳的装配需要以下环节：①凳面与凳腿连接，②凳腿与横档2连接，③横档2与横档1连接。

请分析小板凳的结构和装配工艺，回答以下问题：

（1）合理的装配流程为： →③→(在横线处填写装配环节的序号)；
（2）小板凳装配完成后，为防止小板凳因受潮或干燥而变形开裂，应采取的表面处理工艺是→(在①砂纸打磨；②木锉锉平表面；③喷涂油漆中选择合适的选项，将序号填写在横线处)；
（3）横档1和横档2的连接方式是(在①铰连接；②刚连接中选择合适的选项，将序号填写在横线处)；
（4）需要对小板凳进行技术试验的是(在①耐高温试验；②防水试验；③强度稳定性试验中选择合适的选项，将序号填写在横线处)。

如图所示为某形体的正等轴测图、三视图，其中主视图和左视图的图线不全。完成问题：

（1）主视图和左视图所缺图线的数量分别为（）

A . 1条、1条 B . 1条、2条 C . 2条、1条 D . 2条、2条
（2）用大小合适的矩形钢加工该工件，以下有关该工件的加工说法不正确的是（）

A . R25的圆弧面可以用圆锉进行加工 B . 加工流程为：划线→钻孔→锯割→锉削 C . 加工过程中需要用到台虎钳和平口钳 D . 使用划针、钢直尺、样冲、榔头就能完成划线

下列金属加工中，操作正确的是（）

A . 锉削时，推锉施压，回拉不施压 B . 锯割时推拉要有节奏，前推和回拉施压尽可能保持一样 C . 钻孔时先要对准冲眼中心，而后加大进给力，直至孔被钻通 D . 冲眼时应先扶直样冲，然后将冲尖对准冲眼部位

下列紧固件和工具搭配不合理的是（）

A . 金属膨胀螺丝、扳手

B . 自攻螺丝、十字螺丝刀

C . 抽心铆钉、锤子

D . 紧定螺钉、一字螺丝刀

金属材料加工顺序一般为：划线、、、钻孔划线定位时与小铁锤配合使用的工具为：。钻孔时注意事项为：要集中注意力、要、不能、不能用手直接扶持小工件、薄工件。

陈晨的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度，在下列处理工艺中最合理的是（）。

A . 在生锈的地方进行镀层处理 B . 在生锈的地方用砂纸磨光 C . 在生锈的地方先进行表面刷光并打上底漆，后喷涂 D . 在生锈的地方直接刷上油漆

如图所示是一款可调节型平板电脑放置架，使用时放置在地面上，支撑柱和支撑臂间采用图c所示的连接件实现调节。观察平板电脑放置架的结构。

（1）支撑柱与支撑臂之间采用的连接方式是(在A ．铰连接；B ．刚连接中选择合适的选项）；
（2）该平板电脑放置架可调节的高度要适合成年人的身高，这主要考虑了（在A ．特殊人群；B ．人的心理需求；C ．人的动态尺寸；D ．人的静态尺寸中选择合适的选项）；
（3）金属材质的支撑柱上需要加工直径为M6的螺纹孔，则应选择直径为的钻头进行钻孔(在A ．φ5.3mm；B ．φ6.0mm；C ．φ6.3mm；D ．φ6.7mm中选择合适的选项）；
（4）为了防止平板电脑放置架使用时在地面上滑动，下列措施中合理的是（在A ．在支撑臂和支撑柱的连接处安装弹簧垫圈；B ．在支撑脚下安装橡胶垫；C ．为支撑脚表面喷涂防锈漆中选择合适的选项）；
（5）小明对平板电脑放置架进行测试时，发现其稳定性较差，他发现问题的途径是（在A ．观察日常生活；B ．技术研究与技术试验；C ．收集和分析信息中选择合适的选项）；进一步分析得出，主要原因是其支撑脚设计不良引起的，以下优化方案最合理的是 (在下列方案中选择合适的选项）。
A. 支撑脚横截面改为三角形 B. 底部围成封闭状 D. 延长支撑脚

将一块大小合适表面已加工的矩形钢加工成如图所示的工件，请完成以下小题。

（1）下列工艺和工具的选择中，合理的是( )

A . 用圆板牙进行攻丝时，要经常倒转1/4-1/2圈，避免铁屑阻塞而卡住 B . 用毛刷去除嵌在锉纹里的铁屑 C . 起锯时一般用拇指挡住钢丝锯，行程要短，压力要小 D . 划线时划针要紧贴导向工具，尽量一次划成
（2）以下加工流程中合理的是( )

A . 划线→锯割→锉削→钻孔→孔口倒角→攻丝 B . 划线→钻孔→孔口倒角→锯割→锉削→攻丝 C . 划线→钻孔→锯割→锉削→孔口倒角→攻丝 D . 划线→钻孔→孔口倒角→攻丝→锯割→锉削

欲在厚铁板上指定位置打一个孔，需要用到的工具有 )

①划规 ②角尺 ③划针 ④样冲 ⑤手锯 ⑥台钻 ⑦钢锉 ⑧铁锤

A . ①②③④⑥⑧ B . ②③④⑥⑧ C . ①④⑥⑦⑧ D . ②③④⑤⑥⑦

如图所示是移动平台的结构示意图，通过控制电动机的正反转实现移动平台的左右移动。请根据图示分析移动平台的结构，回答以下问题：

（1）为了能让移动平台实现左右移动，电机轴与传动轴的连接方式是；传动轴与移动平台的连接方式是（在“A .刚连接；B .铰连接；C .既不是刚连接也不是铰连接”中选择合适的选项，将序号填入横线处）；
（2）在使用过程中发现，存在平衡杆左右滑移现象，合理的解决方案是（在 A .互换两平衡杆；B .换成略细的平衡杆；C .平衡杆两端钻小孔，插入插销中选择合适的选项，将序号填入横线处）；
（3）为了方便调整传动轴支座2的角度位置，对支座2进行重新设计制作，合理的结构方案是（从下图中选择合适的选项，将序号填入横线处）；

A . B . C . D .
（4）用大小合适的方钢手工制作你所选择的方案，下列工具不需要用到的是（）；

A . B . C . D .
（5）制作完成后，将该转动轴支座安装到木制底座上，所选用的标准件与工具组合最合理的是。

A . B . C . D .
