第一节工艺知识点题库

下列操作方法不正确的是（）

A . 钻孔时禁止用嘴吹或用手抹带铁屑的工件，以免将铁屑吹入眼中或刺伤手指。 B . 锯割时从工件远离自己的一端起锯，起锯时用左手大拇指贴住锯条，起锯角a要小，防止锯齿崩裂。起锯时行程要短，压力要小，当陷入工件2—3mm时，才能逐渐正常锯割。 C . 在钻孔时要戴手套，也必须戴防护眼镜。 D . 攻丝时，必须以头攻、二攻、三攻的顺序攻削至标准尺寸。

如图所示，左边是一块宽5cm、厚3cm的钢板，现要用它来加工成右边所示带有一个通孔和一个方形槽的零件。完成小题：

（1）加工该零件合理的工艺流程是（）

A . 划线→锯割→钻孔→锉削 B . 划线→钻孔→锯割→锉削 C . 划线→锯割→锉削→钻孔 D . 划线→锉削→钻孔→锯割
（2）在加工该零件时，以下工具不需要的是（）

A . 划针和样冲 B . 钢锯和钻头 C . 划规和台虎钳 D . 丝锥和板牙
（3）以下对操作描述正确的是（）

A . 锯割起锯时，可用拇指挡住锯条，以防止锯条偏移 B . 划线时，划针垂直紧贴导向工具，可以划多次，直至留下清晰痕迹 C . 锉削时可以用圆锉锉出最上面的弧形 D . 钻孔时，工件或大或小都应夹在平口钳上，不能用手直接扶着进行钻孔

小明在通用技术实践课上用木板制作如图所示的房屋模型，选择了下列工具，其中不合理的是（）

A .

B .

C .

D .

如图所示是某金属零件，请完成下面两题。

（1）在加工该零件的过程中，下列不需要用到的工具是（）

A . 半圆锉 B . 手锯 C . 麻花钻 D . 板牙
（2）下列关于该零件的加工操作，说法不正确的是（）

A . 划线需要的工具有划针、钢直尺、划规、样冲等 B . 该零件的加工流程为：划线→钻孔→锯割→锉削 C . 外圆弧的锉削可选择半圆锉 D . 钻孔时可以用台虎钳夹持固定，不能用手直接拿工件钻孔

如图所示为某零件的三视图及尺寸标注，其中中部斜边与两端圆弧相切。请根据材料完成问题。

（1）关于该零件的尺寸标注，下列说法合理的是（）

A . 漏标1处 B . Φ24标注正确 C . Φ16标注正确 D . Φ14标注错误
（2）小明在通用技术实践课上，用长、宽、厚都适宜的钢板制作该零件，以下关于操作描述不正确的是

A . 锉削、锯制时可戴手套操作 B . 中间长梢可以在钻孔后通过锯制再锉削完成 C . 划线要用到划规、划针、样冲、铁锤等工具 D . 为防止崩齿，起锯时锯条应与地面平行，并与钢板保持垂直

雷佳用3 mm厚，大小刚好合适的钢板加工如图所示的零件，下列说法中正确的是（）

A . 划线时，为了使线痕清晰可见，可以用划针多划几次 B . 为了使AB两孔精准定位在一条直线上，可以采用如下流程来加工：划线→钻孔→弯折→划线→钻孔 C . 用台虎钳将零件夹紧，用铁锤向下敲打弯折成型 D . 将钻头正直装夹在台钻上，用手拿紧零件，对准冲眼钻孔

通用技术实践课上，小明准备用70mm×50mm×6mm的钢板加工该零件，下列说法中不正确的是（）

A . 锉削时可以戴手套 B . 钻孔时不能用手直接扶持该工件 C . 加工流程：划线→钻孔→锯割→锉削 D . 使用划针、钢直尺样冲、铁锤就能完成划线

现提供材料为宽25mm，厚3mm长度合适的钢板加工图中的连接件，其中两端的安装孔精度较高。下列加工工艺说法正确的是（）

A . 工艺流程为：划线→钻孔→锯割→锉削→弯折 B . 需要用到划规、划针、钢丝锯、平锉等工具 C . 使用样冲冲眼时应斜看靠近冲眼部位，冲眼时冲尖对准画线的交点，敲击前要扶直样冲 D . 台钻钻孔时，工件应夹持在平口钳上

将一块大小合适表面已加工的矩形钢加工成如图所示的工件，请完成问题。

（1）下列工艺和工具的选择中，合理的是（）

A . 用圆板牙进行攻丝时，要经常倒转1/4-1/2圈，避免铁屑阻塞而卡住 B . 用毛刷去除嵌在锉纹里的铁屑 C . 起锯时一般用拇指挡住钢丝锯，行程要短，压力要小 D . 划线时划针要紧贴导向工具，尽量一次划成
（2）以下加工流程中合理的是（）

A . 划线→锯割→锉削→钻孔→孔口倒角→攻丝 B . 划线→钻孔→孔口倒角→锯割→锉削→攻丝 C . 划线→钻孔→锯割→锉削→孔口倒角→攻丝 D . 划线→钻孔→孔口倒角→攻丝→锯割→锉削

如图所示是某个夹具中的一个压紧摆杆，其中各孔均为通孔。小明在通用技术实践课上用大小合适的钢板加工该压紧摆杆。在加工过程中需要以下环节：

A.冲眼；B.钻孔；C.锯割；D.划线；E.攻丝；F.锉削。

请分析该压紧摆杆的加工环节，回答以下问题：

（1）合理的加工流程为： A→→→C→(在横线处填写加工环节的序号);
（2）小明加工该压紧摆杆时，下列工具组合正确并且用到的是_____（选择合适的选项，将序号填入横线处）；

A . B . C .
（3）小明在加工该压紧摆杆时，下列说法中错误的是（在A .在台钻上钻孔时要戴防护眼镜，不能戴手套；B .锉削时要注意身体和手臂动作的协调；C .锯割时推锯不加压，回拉加压中选择合适的选项，将序号填入横线处）。

很多同学的教材、笔记本、练习册凌乱地堆在课桌上，请根据所学知识，设计一个便携式木质书架，便于同学们收纳书本等学习资料。

（1）请画出草图，正确标注主要尺寸，并用文字说明设计方案。
（2）针对你的设计方案，列出加工所需的工具。

小明将一块铁板加工成如图所示的工件，加工过程中不需要用到的工具是（）

A .

B .

C .

D .

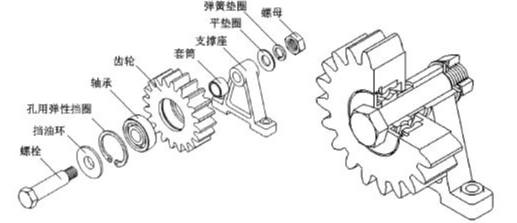

如图所示是一种过桥齿轮装置的结构示意图。轴承安装在齿轮孔中，用于齿轮与螺栓间的

支承;孔用弹性挡圈安装在齿轮孔中的槽内，用于轴承在齿轮孔中的轴向定位;螺栓穿过挡

油环、轴承孔、套筒后安装在支撑座上，平垫圈、弹簧垫圈、螺母安装在螺栓上，用于锁紧。

过桥齿轮的装配需要以下环节:A . 安装轴承;B . 安装螺栓;C . 安装弹簧垫圈;D . 安装螺母;E . 安装平垫圈;F . 安装孔用弹性挡圈;G . 安装挡油环;H . 安装套筒;L . 安装齿轮

请分析过桥齿轮装置的结构和装配工艺，回答以下问题

（1）合理的装配流程为:→→G→I→H→→E→C→(在下划线处填写装配环节的序号);
（2）在过桥齿轮装置的结构图中，安装弹簧垫圈的目的是(在A .防止螺母松动；B .防止螺母损坏；C .便于螺母拆卸中选择合适的选项，将序号填入下划线处)
（3）小明在通用技术实践课上手工加工螺栓的螺纹时，不需要用的工具是 (在以下选项中选择合适的选项，将序号填入下划线处)

A . B . C .

如图a所示是小明在通用技术实践课上设计的夹持在水龙头上的挂钩，现用一大小合适的钢块加工如图b所示的部分。请完成下面小题。

（1）下列加工工艺及其工具搭配不合理的是（）

A . 划线：划针、划规和钢直尺 B . 冲眼：样冲和铁锤 C . 锯割：手锯和台虎钳 D . 钻孔：手摇钻和平口钳
（2）下列加工操作正确的是（）

A . 用划针紧贴导向工具划出全部加工轮廓线 B . 锉削时将工件夹在台虎钳上，用平锉即可加工完成 C . 将工件夹在台虎钳的左侧，用左手大拇指挡住锯条起锯 D . 为了提升加工效率，将工件夹持在平口钳上冲眼并钻孔

小明利用木板制作改进后的支架时，下列有关加工工艺及工具选择不含理的是（）

A . 冲眼

B . 锯割

C . 钻孔

D . 打磨

通用技术实践课上，小赵设计了如图所示的模具压板。请根据图完成下面小题。

（1）图中漏标的尺寸共有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）用1.5mm厚的钢板制作该零件，下列说法正确的是（）

A . 60°角的加工需要用到圆锉锉削 B . 进行钻孔时，不能徒手扶持工件，需用台虎钳夹持 C . 划线顺序为：划基准线→划轮廓线→划加工尺寸线→冲眼 D . 加工需要用到：钢直尺、钢锯、麻花钻、样冲等

小明打算用3mm厚质地坚硬的钢板加工如图所示的开瓶器。下列关于开瓶器加工的说法中错误的是（）

A . 钻孔时要戴护目镜，不能戴手套 B . 用手钳夹持好钢板后，左手握紧手钳，右手操作台钻对钢板钻孔 C . b处弧面可用钢丝锯锯割，待锉削后再用砂纸打磨 D . 可使用半圆锉锉削a处圆弧

如图所示：

在下面的钻孔操作中，有哪些需要纠正的地方。

为了提高钢质工件的硬度，正确的方法是（）

A . 电镀 B . 上漆 C . 淬火 D . 锉削

用角铁制作角板（如图）过程中，不属于其加工环节的是（）

A . 用划针划线 B . 用直角尺量垂直度 C . 用锉刀锉削 D . 用钢锯锯割
