二 流程的设计 知识点题库

将电线接入插座的操作环节如图所示。正确的操作流程是（   ）

①接电线	②剥电线	③装插座面板	④紧固电线	⑤拆插座

手工将一块矩形钢板加工成如图所示的连接片，以下加工流程中合理的是（  ）

如图所示是轴承座的装配结构示意图，上轴瓦和下轴瓦分别安装在轴承盖和轴承座中，六角螺栓穿过弹簧垫圈将轴承盖固定在轴承座上。轴承座的装配，需要以下环节：①安装下轴瓦；②安装轴承盖；③安装上轴瓦，④安装六角螺栓； ⑤安装弹簧垫圈；请分析轴承座装配结构和装配工艺，回答以下问题：

如图所示是内燃机连杆的装置结构示意图，定位套安装在连杆体和连杆盖的螺栓孔中，用于连杆盖在连杆体上定位，上、下轴瓦安装在连杆体和连杆盖的半圆孔中，用于保护连杆不受磨损，螺栓穿过连杆体、定位套、连杆盖安装在螺栓孔中，放上垫片并用螺母拧紧，用开口销将螺栓和螺母固定在一起，防止螺母松动。将零件全部安装到连杆体上，需要以下环节：①安装定位套，②安装连杆盖，③安装上、下轴瓦，④安装螺栓，⑤安装垫片，⑥安装开口销，⑦安装螺母。请分析连杆的装配结构和工艺，回答以下问题：

小明在学过通用技术课之后，用一块150mm×100mm×2mm薄钢板设计了如下图所示的一款固定在墙面上的挂架，设计要求挂架加工好后能够使挂杆处于水平方向如图b所示，其加工图如图a所示，请根据下图完成问题

图a

图b

如图所示为某球形阀门的结构示意图，其零件的装配有5个环节：①扳手安装到阀杆上；②阀杆安装到球体上；③球体安装到阀体里的阀座上；④阀座和垫圈a安装到阀体和阀盖上；⑤安装阀盖、螺柱及螺母。

将一块大小合适表面已加工的矩形钢加工成如图所示的工件，请完成问题。

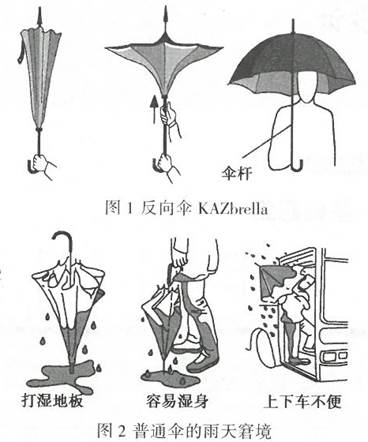

如图1所示是英国设计师Jenan Kazim创新设计的反向伞，由于它采用了“Inside Out”的设计，解决了普通雨伞在使用中存在的一些问题。据图，回答下列问题：

用薄钢板加工如图所示的工件，两孔中心与底部的尺寸要求等高(即两孔的中心线在一直线上)。下列工艺流程中合理的是（  ）

小明的弟弟已经能自己洗澡了，但是家中的喷头位置对他来说太高，小明为弟弟设计 了一个如下图所示的喷头架，课余时间借用通用技术实践室进行加工，请完成以下任务。



如图所示是某零件的三视图。现要用一块圆钢板（直径为27mm，厚度为5mm）加工该零件，请分析并回答下面小题。

疫情期间，小明想利用木质门框，为弟弟制作一个简易单杠。设计了如图a所示的支架，左右各一个安装在木门框上，用直径为24mm钢管置于支架上形成简易单杠，请完成以下任务：

小明是校体育部的成员，在运动会举办期间负责器材安放，在检查器材的时候发现有一个跨栏架出现问题了，连接处被损坏，小明决定自行修理，借助学校通用技术操作室进行加工，经过老师的同意后，他测量了相关数据，见图1，然后设计了方案，见图2，小明在实验室找到了一片大小合适的3mm厚的薄钢板用于加工该连接件。在加工过程中需要以下环节：A . 钻孔；B . 划线；C . 锉削；D . 锯割；E . 弯折。请分析连接件的加工环节，回答以下问题：

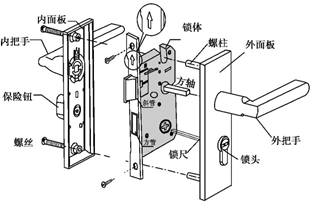

小明家里的室内门锁由于使用时间长而损坏，为了换上新的门锁，现已把旧门锁拆下，新门锁的安装过程包含如下几个环节：

①对好门锁的内、外面板（把锁尺对准锁体的锁尺孔，把手方孔对准方轴），从内面板向外面板拧入螺丝；②将锁体装入门侧开孔中，并用自攻螺钉固定；③将门按门锁的尺寸开孔；④在锁体的轴承孔中装入方轴；⑤将锁尺和锁头装入外面板锁头孔中。

请你设计一个合理的安装流程，从上述环节把序号填入到横线。

→→ ④→⑤→

胡亮设计制作了一张适合于在床上看书、写作业的小书桌（如图所示）。请回答以下3个问题。

小明的爸爸是钓鱼爱好者，在网上购买了图a所示的渔竿支架，夹持到河边的栏杆后，发现压头与栏杆的接触面较小(图b所示)，导致夹持不稳定，尤其在圆钢管栏杆上很难夹住。小明决定对渔竿支架的压头进行改进设计，课余时间借用通用技术实践室进行加工。请回答以下问题：

如图所示是垃圾桶的组装流程图。下列说法错误的是(　　)

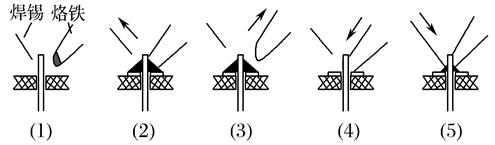

如图所示是电烙铁手工焊接基本操作的5个步骤，合理的流程是(　　)

小明准备用一块3mm厚的钢板制作如图2-1-102甲所示的组合工件，它由两部分组成，尺寸如图乙、图丙所示。在加工过程中，需要以下环节：A .钻孔；B .划线；C .锉削；D .冲眼；E .锯割，F .表面处理。请回答下面小题。

如图所示是小陈同学在通用技术课上用角铁制作的挂钩，以下工艺流程中合理的是（    ）
