二流程的设计知识点题库

如图所示是某汽车组装厂的流程图。车身由组装厂生产，先冲压覆盖件，再装配焊接，经光学检测后涂装车身。发动机、车架由其他厂生产后运装到组装厂，两者组装后再与车身组装，人工装配内饰与电器。其中未说明人工实施的都是机械流水线自动完成。

根据材料回答问题：

（1）关于该汽车组装流程说法正确的是（）

A . 该汽车组装厂只是将各部件组装在一起，并不加工任何零件 B . 发动机生产、车架生产是并行环节 C . 光学检测的目的是检测车身涂装的质量，不合格的必须人工修理 D . 装配焊接就是将车身与发动机车架装配成一个整体
（2）近年来，人力成本增加，工厂希望减少生产过程中的人力成本。以下措施中无助于解决该问题的是（）

A . 提高车辆检测的工作效率 B . 开发装配内饰与电器的自动化设备 C . 对流水线进行整体优化减少返修率 D . 采取促销活动加快车辆销售

用方形扁钢加工如图所示的零件，以下工艺流程中合理的是（）

A . 划线→锯割→锉削→钻孔 B . 划线→钻孔→锯割→锉削[ C . 划线→锯割→钻孔→锉削 D . 划线→钻孔→锉削→锯割

用大小合适的钢板制作如图所示的开瓶器，以下工艺流程中合理的是（）

A . 划线→钻孔→锯割→锉削→抛光 B . 划线→钻孔→锉削→锯割→抛光 C . 划线→锉削→钻孔→锯割→抛光 D . 划线→锯割→锉削→钻孔→抛光

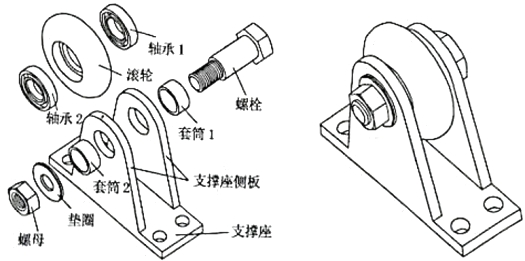

如图所示是车轮的结构示意图，轴承1和轴承2安装在滚轮的孔中，用于滚轮与螺栓间的支承，套筒1和套筒2分别安装在支撑座两侧板的孔中，用于对滚轮的轴向定位，螺栓穿过套筒1、滚轮、套筒2安装在支撑座上，垫圈、螺母安装在螺栓上，用于锁紧。

车轮的装配需要以下环节：A.安装轴承1和轴承2；B.安装螺栓；C.安装套筒1；D.安装螺母；E.安装垫圈；F.放置滚轮；G安装套筒2。

请分析车轮的结构和装配工艺，回答以下问题：

（1）合理的装配流程为： → C → → → G → E → （在横线处填写装配环节的序号）；
（2）如果车轮要在振动场合使用，为防止螺母松动，垫圈应该选择（在A.平垫圈；B.弹簧垫圈中选择合适的选项，将序号填入横线处）；
（3）要把螺母拧紧，合理的工具是（在A.螺丝刀； B.扳手； C.老虎钳中选择合适的选项，将序号填入横线处）

通用技术实践课上，小明准备用160mm×45mm×8mm的钢板加工该零件，下列说法中不正确的是（）

A . 可用半圆锉来锉削加工R22的圆弧 B . 加工流程可以为:划线→冲眼→钻孔→锯割→锉削 C . 为防止钻屑伤手，在台钻上钻孔时要戴手套 D . 加工中需要用到钢直尺、钢锯、划规、麻花钻

请根据图完成问题。

（1）图中漏标的尺寸共有（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）通用技术实践课上，小明准备用160mm×45mm×8mm的钢板加工该零件，下列说法中不正确的是（）

A . 可用半圆锉来锉削加工R22的圆弧 B . 加工流程可以为：划线一冲眼→钻孔→锯割→锉削 C . 为防止钻屑伤手，在台钻上钻孔时要戴手套 D . 加工中需要用到钢直尺、钢锯、划规、麻花钻

以下属于正确的钻孔流程的是（）

A . ④③①② B . ②③④① C . ③④①② D . ④②③①

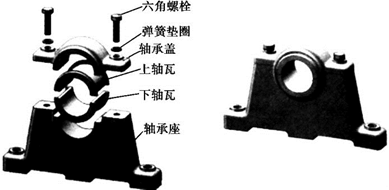

如图所示是轴承座的装配结构示意图，上轴瓦和下轴瓦分别安装在轴承盖和轴承座中，六角螺栓穿过弹簧垫圈将轴承盖固定在轴承座上。轴承座的装配，需要以下环节：①安装下轴瓦；②安装轴承盖；③安装上轴瓦；④安装六角螺栓；⑤安装弹簧垫圈。请分析轴承座装配结构和装配工艺，回答以下问题：

合理的装配流程为①→→→→(将装配环节的序号填写在横线处)。

现提供宽25mm，厚3mm长度合适的钢板连接件，下列加工工艺说法正确的是（）

A . 工艺流程为：划线→钻孔→锯割→锉削→弯折 B . 需要用到划规、划针、钢丝锯、平锉等工具 C . 使用样冲冲眼时应斜看靠近冲眼部位，冲眼时冲尖对准划线的交点，敲击前要扶直样冲 D . 台钻钻孔时，工件应夹持在平口钳上

周明在设计一简易跷跷板（孔的位置要求准确）时需要用到如图所示的连接件，现用厚钢板加工该连接件，合理的加工流程是（）

A . 划线→钻孔→锯割→锉削→弯折 B . 划线→锉削→锯割→弯折→钻孔 C . 划线→锯割→锉削→弯折→钻孔 D . 划线→锯割→锉削→钻孔→弯折

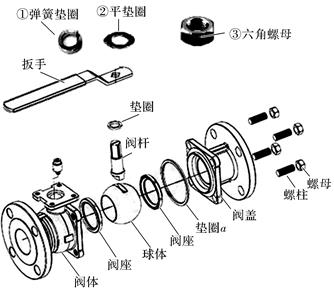

如图所示为某球形阀门的结构示意图，其零件的装配有5个环节：①扳手安装到阀杆上；②阀杆安装到球体上；③球体安装到阀体里的阀座上；④阀座和垫圈a安装到阀体和阀盖上；⑤安装阀盖、螺柱及螺母。

（1）合理的装配流程是→③→→⑤→(在横线处填写安装环节的序号)。
（2）下列零件中不属于标准件的是(在“①阀座；②垫圈；③螺母；④螺柱”中选择合适的选项，将序号填写在横线上)。
（3）在扳手上方需要安装①弹簧垫圈；②平垫圈；③六角螺母，从下往上安装顺序是。

若要把太阳能手电筒改装成野营用品，有以下四种优化方案：①配上指南针；②配上USB接口，可给手机充电；③把原开关改为遥控开关；④配上挂钩。其中合理的是（）

A . ①②④ B . ①③④ C . ②③ D . ②④

如图所示是一个手压阀门的结构示意图。通过手柄去压阀体内的阀杆，使阀杆下降阀杆锥形面和阀体锥形面分开，从而使阀体左右侧的通孔相连，实行阀门开启。手柄不下压时，阀杆在弹簧的作用下往上顶，阀杆锥形面和阀体锥形面接触左右侧通孔被隔开，实行阀门关闭。该结构装配需要以下环节：A、安装螺套；B、安装弹簧；C、安装阀杆；D、安装调节螺钉；E、安装销钉；F、安装手柄；G、安装开口销；

（1）合理的装配流程为：c→→→A→→→G(在横线处填写装配环节的序号)
（2）在安装开口销的过程中，下列工具最合适的是(在下列选项中选择合适的一项，将序号填写在横线处)
（3）阀杆端部设计成球状结构的主要原因是（）

A . 实现人机关系安全目标 B . 阀杆更好看，体现美观原则 C . 阀杆加工时比较方便 D . 减少手柄下压时的摩擦力

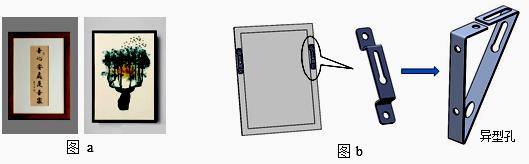

小明的爸爸是书画爱好者，在网上购买了画架，书画装裱后挂到墙上，发现画架只能是紧贴墙面（如图a所示），现需要调整角度，使画架上部与墙面保持一定距离，画面略向下倾斜，小明观察后发现，原画框背面的挂扣都扁平的，于是对挂扣进行改进设计（如图b所示），课余时间借用通用技术实践室进行加工。请完成以下任务。

（1）小明首先进行了设计分析，提出了下列要求，其中主要从“环境”的角度考虑的是、（在下列项中选择合适的选项，将序号填入横线处）；
A . 有足够的强度

B . 利用通用技术实践室现有的设备和工具能完成加工

C . 防锈蚀处理

D . 安装无需使用特殊工具

E．可在 10—25 之间连续可调

F．可适用于不同画架和墙面的安装
（2）小明用宽度 20mm、厚度 1.5mm、长度合适、表面平整的条钢制作挂扣，合理的加工流程为： A→ → →D （在 A ．划线；B ．锯割；C ．锉削；D ．弯折；E ．钻孔中选择合适的选项，将序号填入横线处）。
（3）图中异型孔设计的目的是（在A ．方便将挂扣安装到画框上；B ．方便将挂扣安装到墙面上；C ．为了美观中选择合适的选项，将序号填入横线处）；
（4）挂扣安装不需要用到的螺钉是。

如图所示是一种过桥齿轮装置的结构示意图。轴承安装在齿轮孔中，用于齿轮与螺栓间的

支承;孔用弹性挡圈安装在齿轮孔中的槽内，用于轴承在齿轮孔中的轴向定位;螺栓穿过挡

油环、轴承孔、套筒后安装在支撑座上，平垫圈、弹簧垫圈、螺母安装在螺栓上，用于锁紧。

过桥齿轮的装配需要以下环节:A . 安装轴承;B . 安装螺栓;C . 安装弹簧垫圈;D . 安装螺母;E . 安装平垫圈;F . 安装孔用弹性挡圈;G . 安装挡油环;H . 安装套筒;L . 安装齿轮

请分析过桥齿轮装置的结构和装配工艺，回答以下问题

（1）合理的装配流程为:→→G→I→H→→E→C→(在下划线处填写装配环节的序号);
（2）在过桥齿轮装置的结构图中，安装弹簧垫圈的目的是(在A .防止螺母松动；B .防止螺母损坏；C .便于螺母拆卸中选择合适的选项，将序号填入下划线处)
（3）小明在通用技术实践课上手工加工螺栓的螺纹时，不需要用的工具是 (在以下选项中选择合适的选项，将序号填入下划线处)

A . B . C .

如图所示为窗帘轨道安装配件图。窗帘轨道安装包括下列步骤：①划线定位，钻孔；②安装封口；③安装项码或侧码：④安装吊轮；⑤安装轨道。下列说法中不合理的是（）

A . 安装顺序可以是①③⑤④② B . 安装顺序也可以是①③④②⑤ C . 安装吊轮和安装轨道可设计成并行工序 D . 安装封口与安装吊轮是串行工序

如图所示为手摇阀门与其结构示意图，阀通过连接轴安装在机架内，手柄通过连杆和机架相连。现要组装手摇阀门，需要以下环节：A．销钉插入销钉固定处；B．连杆套入连接轴；C．手柄插入连杆；D．连接轴插入机架中；E．垫圈套入手柄，拧紧螺母；F．阀固定到连接轴上。请分析阀门结构和装配工艺，回答以下问题：

（1）合理的组装流程为：D→→B→→→（在横线填写装配环节的序号）；
（2）组装过程中将用到的工具是：（在A .螺丝刀；B .内六角扳手；C .活络扳手中选择正确的选项，将序号填入横线处）
（3）长时间使用后，发现螺母容易松动，通过加入弹簧垫圈增加其连接可靠性，该改进增强了手摇阀门的（在A .动态性；B .相关性；C .环境适应性中选择合适的选项，将序号填入横线处）

如图所示为某款台虎钳的结构示意图。下述为台虎钳的拆卸步骤：逆时针转动丝杠手柄拆下活动钳身；拆卸钳口，用扳手卸下钳板上的4个螺钉及钳口；拆取丝杠，取下丝杠中的开口销钉，接着取下弹簧、挡片，逆时针转动手柄，直至取出丝杠；拆卸固定钳身；卸下丝杆螺母；拆卸转盘座，用扳手逆时针转动螺钉拆下3个紧固螺钉，取下转盘座、夹紧盘，安全摆放。该台虎钳的拆卸需要以下环节：A .拆卸丝杆螺母；B .拆卸丝杠；C .拆取弹簧、挡片；D .拆卸钳口；E .拆卸固定钳身；F .拆卸转盘座；G .拆取开口销钉；H .拆卸紧固螺钉；I .拆卸活动钳身。

（1）合理的拆卸流程为：I→D→→→B→E→→→F（在横线处填写装配环节的序号）；
（2）如图a所示为钳板上的螺钉，拆卸时所用的工具为（在下列选项中选择合适的选项，将序号填入横线处）；

A . B . C .
（3）若在通用技术实践室手工加工如图a的螺钉，下列工具需要用到且搭配正确的是（在下列选项中选择合适的选项，将序号填入横线处）。

A . B . C . D .

用大小合适厚度为5mm的圆钢板制作该工件，下列说法中合理的是（）

A . 在平口钳上夹紧钢板并调整位置，戴上防护眼镜和手套，进行钻孔 B . 用三角锉加工该零件外轮廓的各段圆弧 C . 必须要用到的工具：钢直尺、样冲、划规、钢丝锯、平锉、麻花钻等 D . 加工流程可以为：划线→冲眼→钻孔→锯割→锉削

通用技术课上，小马设计了如图所示的零件。请根据题图完成小题

（1）图中漏标的尺寸共有（）

A . 2 处 B . 3 处 C . 4 处 D . 5 处
（2）用大小合适的钢板加工该零件，以下说法不正确的是（）

A . 加工流程可以为：划线→冲眼→锯割→钻孔→锉削→淬火 B . 用划针、划规、样冲、钢直尺、铁锤可以完成划线 C . 加工腰形孔时应先钻孔，然后使用钢丝锯锯割 D . 锉削时可以用台虎钳、半圆锉和钢丝刷，可以戴手套
