二流程的设计知识点题库

以A3硬卡纸为主要原料制作规格为297mmx50mmx20mm的纸质梁，小明设计的纸质梁方案是：将材料分两部分，内部加强部分采用“M”型结构，外部为长方体，如图所示。小明根据草图，设计出制作流程如下，其中合理的是（）

A . 划线裁纸→内部加强部分粘结→折外套→折内部M型→外部封装 B . 划线裁纸→折外套→折内部M型→内部加强部分粘结→外部封装 C . 划线裁纸→折外套→折内部M型→外部封装→内部加强部分粘结 D . 划线裁纸→折外套→内部加强部分粘结→外部封装→折内部M型

用大小合适的钢板制作如图所示的开瓶器，以下工艺流程中合理的是( )

A . 划线→钻孔→锯割→锉削→抛光 B . 划线→钻孔→锉削→锯割→抛光 C . 划线→锉削→锯割→钻孔→抛光 D . 划线→锯割→锉削→钻孔→抛光

下图为某同学制作的简单衣架，衣架的制作环节有：Ⅰ.制作金属挂钩：①弯折②划线③锉削④锯割Ⅱ.制作木质部分：⑤锉削⑥锯割并做榫眼与榫头⑦划线⑧油漆⑨榫接

（1）请你根据制作的工序完成加工该衣架的流程图（填写编号）
（2）请指出以下工具在哪个环节中使用（在横线处填写相应的编号），用不到的填“无需使用”。

欲将一块100×50×2的铁板加工成如图所示的万向轮的Π型支架部分。完成⑴～⑵题。

（1）为确保安装轮轴的两个孔的位置精度符合使用要求，以下加工流程中合理的是( )

A . 锯割→划线→锉削→钻孔→弯折 B . 划线→钻孔→锉削→锯割→弯折 C . 划线→锯割→锉削→弯折→钻孔 D . 划线→弯折→锯割→锉削→钻孔
（2）制作支架的过程中，以下操作中不正确的是( )

A . 使用划规划弧线时，尽量一次划成 B . 使用钢锯锯割时，尽多使用锯条的中间部分 C . 用平锉锉削支架的弧面部分 D . 孔将被钻透时，钻头的进给要少

在通用技术实践课上，小明准备用如图a所示大小合适的矩形钢制作成如图b所示的二个相同零件。

（1）下列工具中，组合正确并且用到的是（）

A . B . C . D .
（2）设计了下列工艺流程，其中合理的是（）

A . 划线→ 钻大孔→ 锯割→ 锉削→ 划线→ 钻小孔→ 锉削 B . 划线→ 锯割→ 锉削→ 划线→ 钻大孔→ 钻小孔→ 锉削 C . 划线→ 钻小孔→ 锯割→ 钻大孔→ 锉削 D . 划线→ 钻大孔→ 钻小孔→ 锯割→ 锉削

如图所示是由一个大小合适、厚度为2mm的钢板制作而成的连接件，可以将信箱方便地挂靠到墙壁上。墙壁上已安装好挂靠信箱的预埋件。请完成以下任务：

（1）加工该连接件的合理顺序为：划线→→→（在“A .锉削； B .下料；C .钻孔；D .弯折”中选择合适的选项，填写在横线处）
（2）关于该连接件加工的操作方法，下列说法合理的是（在“A .锉削过程中锉刀上可加润滑油； B .锯割时应选用细齿锯条；C .为防止工件伤手，在台钻上钻孔时要戴手套”中选择合适的选项，将序号填入横线处）
（3）以下是连接件与信箱的安装方案，最合理的是（从下列选项中选择合适的一项，填写在横线处）
（4）要把信箱稳定可靠地挂靠到墙壁上，墙壁上的预埋件最好选择（从下列选项中选择合适的选项，将序号填入横线处）

A . B . C . D .

请根据下列各图完成问题。

（1）图中漏标的尺寸共有（）

A . 0处 B . 1处 C . 2处 D . 3处

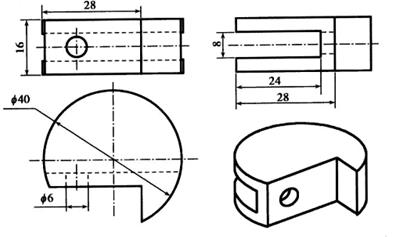

（2）通用技术实践课上，小明用直径为40mm、高为16mm的圆柱体铁块加工该零件，下列加工流程错误的是（）

A . 划线→锯割→钻孔→锯割→锉削→划线→钻孔 B . 划线→钻孔→锯割→挫削→划线→钻孔 C . 划线→锯割→锉削→划线→钻孔→锯割→挫削 D . 划线→钻孔→锯割→锉削→划线→锯割

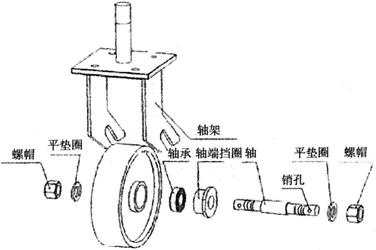

如图所示是一种万向轮的结构示意图。万向轮装配需要以下环节：A. 安装轴承；B. 安装轴架；C. 安装轴端挡圈；D. 安装轴；E. 安装平垫圈；F. 安装销钉；G. 安装螺帽。

请分析万向轮的结构和装配工艺，回答以下问题：

（1）合理的装配流程为：A→→→B→→→F（在横线处填写装配环节的编号）；
（2）轴架与轴之间的连接方式是（在“A. 刚连接；B. 铰连接”中选择合适的选项，将序号填入横线处）
（3）下列零件中，不属于标准件是（在“A. 螺帽；B. 平垫圈；C. 轴架；D. 轴承”中选择合适的选项，将序号填入横线处）。

小峰同学利用假日在他家后院种植一棵芢果树苗，其种植环节主要有：①放树苗培土②挖坑③浇水④施农家底肥。种植果树的正确流程是（）

A . ①→②→③→④ B . ②→①→③→④ C . ②→④→①→③ D . ①→②→④→③

如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母(螺母的编号分别为a、b、c、d、e、f)的正确流程是：（）

A . 依次拧紧ab→依次拧紧cd→依次拧紧ef B . 依次拧紧ad→依次拧紧be→依次拧紧fc C . 依次拧紧ab(不完全拧紧)→依次拧紧cd(不完全拧紧)→依次拧紧ef(不完全拧紧)→依次拧紧 abcdef D . 依次拧紧ad(不完全拧紧)→依次拧紧be(不完全拧紧)→依次拧紧fc(不完全拧紧)→依次拧紧 adbefc

在通用技术实践课上，小明准备用图中所示的矩形钢加工成图乙所示的零件，设计了下列工艺流程，其中合理的是（）

A . 划线钻大孔锯割钻小孔锉削 B . 划线钻大孔钻小孔锯割锉削 C . 划线钻小孔钻大孔锯割锉削 D . 划线锯割钻小孔钻大孔锉削

工艺的一般过程是①备料 ②部件装配 ③零部件加工 ④总装配 ⑤形成坯件 ⑥表面涂饰（）

A . ①②③④⑤⑥ B . ①⑤③②④⑥ C . ①④②③⑤⑥ D . ①⑤②③④⑥

如图所示是木质三通孔明锁的三个构件，据此回答下小题。

（1）加工这些构件时，下列工具一定用不到的是（）

A . B . C . D .
（2）用足量的木条制作该三通孔明锁，下列流程合理的是（）

A . 划线→刨削→锯割→钻孔→打磨 B . 刨削→划线→钻孔→锯割→打磨 C . 刨削→划线→锯割→钻孔→打磨 D . 划线→刨削→钻孔→锯割→打磨
（3）在工艺操作过程中，下列工具的装配不需要借助其他工具的是（）

A . 拆卸台虎钳的底座 B . 取下木工刨的刨刀 C . 取下钢锯的锯条 D . 安装台钻的钻头

如图所示是一个手压阀门的结构示意图。通过手柄去压阀体内的阀杆，使阀杆下降阀杆锥形面和阀体锥形面分开，从而使阀体左右侧的通孔相连，实行阀门开启。手柄不下压时，阀杆在弹簧的作用下往上顶，阀杆锥形面和阀体锥形面接触左右侧通孔被隔开，实行阀门关闭。该结构装配需要以下环节：A .安装螺套；B .安装弹簧；C .安装阀杆；D .安装调节螺钉；E .安装销钉；F .安装手柄；G .安装开口销。

（1）合理的装配流程为：C→→→A→→→G（在横线处填写装配环节的序号）
（2）在安装开口销的过程中，下列工具最合适的是（在下列选项”中选择合适的一项，将序号填写在横线处）

A . B . C . D .
（3）阀杆端部设计成球状结构的主要原因是。

A . 实现人机关系安全目标 B . 阀杆更好看，体现美观原则 C . 阀杆加工时比较方便 D . 减少手柄下压时的摩擦力

如图所示是某管道法兰装置的结构示意图。法兰连接是由法兰、垫片及螺栓三者相互连接成一组可拆密封结构，用于两管间的连接（如图所示）。法兰上有孔眼，螺栓通过孔眼将两法兰拧紧；垫片填充在法兰密封圈内的间隙，实现密封效果。管道法兰的装配涉及以下环节：A．法兰密封垫片；B．检查法兰、垫片及螺栓；C．用螺栓连接法兰；D．将法兰套入管道；E．防潮、防腐处理；F．拧紧螺栓。请分析管道法兰装置的结构和装配工艺，回答以下问题：

（1）合理的装配流程为：B→→→→F→E；
（2）下图拧紧螺栓的合理顺序为

A . B .
（3）法兰制造有以切削、钻孔等工序为主的切削法和以锻压成型为主的少切削法两种。相对于切削法，少切削法属于（A .工期优化；B .成本优化；C .工艺优化）；
（4）关于流程及流程优化，下列说法不正确的是（A .流程表达方式也可采用文字表达、表格表达等；B .流程设计要明确设计的目的和任务，以及流程应遵循的内在变化规律；C .切削法制造法兰工艺简单，但材料的利用率低；D .少切削法制造法兰材料利用率高，但工序多生产效率低）。

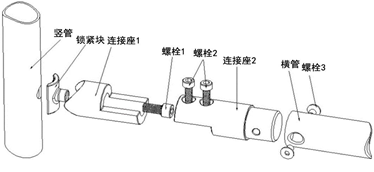

如图所示为某零件的结构示意图。其中锁紧块紧贴在竖管内部，连接座1底部有两个螺纹孔（图中看不到）。其装配需要以下环节：A .连接座 1对准竖管相应位置；B .横管套在连接座2上；C .将连接座 2 安装到连接座1上；D .锁紧块紧贴竖管；E .拧紧螺栓1；F .拧紧螺栓2；G .拧紧螺栓3。请回答以下问题：

（1）合理的装配流程为：→→→C→→B→G；
（2）竖管和横管上的孔分别为（在 A .都是光孔；B .竖管光孔，横管螺纹孔；C .都是螺纹孔中选择合适的一项，将序号填入横线处）；
（3）下列工具中，适合用来拧紧题中螺栓的工具为。

A . B . C .

通用技术课上，小明设计了如图所示的零件（厚度为5mm）。用厚度为5mm的钢板制作该零件，下列说法中不合理的是（）

A . 加工流程可以为：划线→冲眼→钻孔→锯割→锉削 B . 用平锉加工该零件外轮廓的各段圆弧 C . 需要用到的划线工具：钢直尺、样冲、划规 D . 在平口钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔

小通要用边长为50mm的立方体钢块加工成如图所示的零件，其上面的两个孔为垂直斜面的光孔。以下加工流程合理的是（）

A . 划线→钻孔→锯割→锉削→攻丝 B . 划线→钻孔→锯割→锉削 C . 划线→锯割→锉削→钻孔→攻丝 D . 划线→锯割→锉削→划线→钻孔

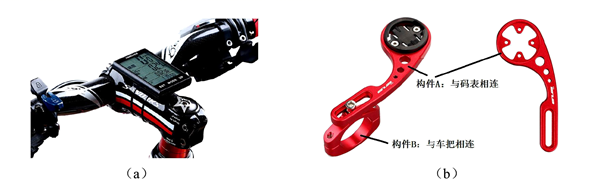

小明是一位骑行爱好者，如图a所示码表直接安装在车把上，低头看码表会影响骑行。于是他想设计一款装在车把上的码表延伸架，课余时间借用通用技术实践教室进行加工。请完成以下任务。

（1）小明设计时提出了下列设计要求，其中主要从环境角度考虑的是、（在下列选项中选择和是的选项，将序号填入横线处）；
A．有足够的强度
B．适用于尺寸不同的车把上
C．码表安装后可以调整到合适的位置，方便看表
D．可以安装不同类型的码表
E．码表方便从码表延伸架上拆装
（2）小明设计了如图b所示的码表延伸架，并用大小合适，表面平整的铝板制作，加工构件A时合理的加工流程为：A→→→（在“A .划线；B .锯割；C .锉削；D .钻孔”中选择合适的选项，将序号填入横线处）；
（3）制作完成后，小明将码表固定到码表架上，以下几种方案中不可行的是（在“A .码表架上装吸盘；B .夹持式；C .用膨胀螺栓连接”中选择合适的选项，将序号填入横线处）；

如图所示是某一球阀的装配结构示意图。组装球阀需要以下环节：①依次将轴、轴承、螺母安装到右阀座上，并对准球体凹槽；②将球体放进右阀座，并使凹槽朝上；③将扳手套在轴上，完成安装；④安装螺栓螺母；⑤安装密封圈，并将左右阀对齐。请分析球阀的装配结构，回答以下问题。

（1）合理的装配流程为： →→→→ ③(将装配环节序号写在横线处)。
（2）在球阀装配中，除了螺栓螺母、轴承是标准件，还有也是标准件(①密封圈；②左右阀座；③球体；④扳手中选择合适的一项填入横线中)。
（3）要把螺母拧紧，合理的工具是(①铁锤；②活络扳手；③老虎钳中选择合适的一项填入横线中)。
