二 明确问题 知识点题库

如图所示是李明制作的狗舍的小门，安装小门的门框为方木料，厚度为60mm，小门有两个连接头，尺寸如图所示，请帮李明设计一个小门的连接件。设计要求如下：

A.连接件能可靠地在固定在门框方木料上，具有足够连接强度；

B.只有将小门往上提升50mm时，门才可以向外旋转打开，直接往外施加推力不能打开，以防止小狗自己推开；

C.所用材料为2mm厚的钢板，其他配件可自选；

D.结构简单，操作方便。请完成以下任务：

如图（b）所示为小王同学卧室床头的壁灯。由于卧室增添了一张书桌，须将床的位置向左移动50cm。此时发现壁灯的位置在床与书桌之间，距离床的位置为50cm，距离书桌的位置40cm（如图a所示），无法正常使用壁灯。于是小王想更换壁灯原有的固定连接杆，设计成可左右水平转动并能伸长距离的 壁灯，可用于在书桌阅读使用，也可用于床上阅读使用。请你帮助小王设计一个连接杆，使壁灯能实现左右转动并能伸长距离。设计要求如下：

⑴实现壁灯左右方向转动，调节方便

⑵实现壁灯能向左伸长至床，向右伸长至书桌

⑶不改变壁灯底座原来的安装位置

⑷主要材料采用 2mm 的钢板

原房间布局	现房间布局
图 （a）		图 （b）

请根据描述和设计要求完成以下任务：

章鸿同学准备对如图所示的一款塑料垃圾桶进行改进设计，他在解决这个问题的过程中可能受到的限制是（  ）

在做课堂演示实验时，由于讲台高度较低，坐在后排的同学不易看清实验过程。针对该问题，有学生提出对学校的实验仪器提篮(如图所示)进行改进。将提篮翻转后放在讲台上，作为实验演示平台，方便后排学生观看。设计要求如下：

A．不影响原有提篮的功能

B．作平台使用时，稳定性好；

C．操作方便，材料自选。

请根据设计要求完成以下任务：

如图所示是充电器专用插座，其外形是个立方体，五个面可充电，在设计过程中，下列不属于该插座设计限制因素的是（  ）

20世纪初，食品商瓦尔特·杜伯纳观察来到他店里的消费者。他注意到，人们能够用手提起来多少商品，或者用胳膊央起来多少商品，直接影响到商品的销售量。于是他有了一个创意。他准备了一个大纸袋，用一根绳索作为加固筋兜起来，这种申请了专利的杜伯纳购物袋可以承重75磅，那根绳子还兼做提手用。杜伯纳每年销售100万个这样的购物袋。

一个问题的解决和一项设计的完成，除了受设计对象所涉及的标准和因素的限制外，还受到问题解决者或设计者的主客观条件的限制。以下不属于主观条件的是（  ）

如图所示是固定在卫生间瓷砖墙面上的吹风机挂架，小明发现不用时既占用空间，又妨碍进出。他想设计挂架与墙面的连接件，不用时能把挂架向上翻转靠墙。挂架的两安装孔间距为60mm，两孔直径为6mm。请你帮助小明设计该连接件，设计要求如下：



A.连接件能安装在原墙面孔中，连接牢固可靠；

B.安装后，在挂架放置吹风机时能处于水平状态，不用时能向上翻转靠墙；

C.不能在挂架上做任何加工；

D.主要材料采用3mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

小明看到爷爷进出家门时站着换鞋子很不方便。于是想在狭小的门口玄关处设计一条安装在墙面的壁挂式可折叠鞋凳。小明找到一块木板(如图所示)作为凳面，经测量木板尺寸长×宽为380mm×380mm，左右侧的转轴直径×长度为Φ12mm×15mm，转轴中心间距为70mm。请你帮助小明设计凳面和墙面之间的连接件，设计要求如下：



①与凳面连接，且能牢固固定在墙面上；

②不坐时凳面可向上翻转，可靠地与墙壁平行，使用时凳面水平，强度好；

③凳面上翻、下放方便快捷；

④主要材料采用4mm厚的钢板，辅助

材料自选。请根据描述和设计要求完成以下任务：

如图(a)所示的是小王老师制作的小书架，他打算将其安装在办公桌边的墙壁上，现需要设计一个书架与墙壁之间的连接件，并提出了如下设计要求：

(a)书架要平稳，牢固可靠，拆装要方便；

(b)主要材料为长度50cm的角铁，其截面形状如图(b)所示，辅助材料自选。

据此，完成以下各小题：

小明从电视新闻里得知电力工人带电作业不安全，为帮助电力工人，想动手设计高压电线的自动胶带缠绕机。以实现在高压电线上完成裸线的连续胶带缠绕（如图1）。（胶带的固定，粘贴由其他机构实现，三个挡杆能够让大齿轮在底板上保持原位旋转，如图2所示。）

请你在底板上设计一个方案，使电机能带动大齿轮连续多圈转动。

图1

图2

设计要求如下：

①现有一个U形大齿轮，利用齿轮的绕中心转动，实现对裸线的多圈胶带缠绕（由于齿轮中间已被挖空，所以无法通过传统的轴传动使齿轮转动。）

②采用小型减速电机驱动U形大齿轮的转动；可采用的主要零件：若干个型号一样的减速电③其他辅助材料自选

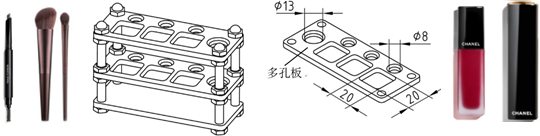

小王发现妈妈化妆台上的化妆品太多，原有的收纳盒已经放不下，因此想用螺栓螺母和3mm厚铝板给妈妈设计一个化妆品收纳架，课余时间借用通用技术实践室进行加工。请完成以下任务。

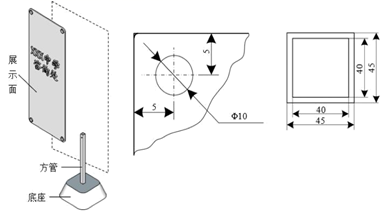

如左图所示是某校教师招聘的广告布，展示面采用弹性布料，使用空心方管与底座固定， 其中展示面的安装孔和空心方管的尺寸如右图所示，空心方管留有直径为8mm的安装孔。现虚线框部分的支撑架已损坏，请你帮助学校重新设计该部分，具体要求如下：

A．适用于70cm×160cm和80cm×180cm两种广告布；

B．支撑架与方管连接后，在高度方向可调，调节范围为40cm；

C．不使用时，支撑架可拆卸，可折叠，便于收纳；

D．材料自选

面临夏季炎热天气，建筑工地的工人需要大量饮水。在没有饮水机的情况下，普遍会采用图1按压式抽水或者图2倾斜式倒水，但存在按压费力和水倒不彻底等问题。现请你为建筑工人设计一种可翻转式桶装水支架，倒水时，如图3倾斜状态；不倒水时，能自动回归直立状态如图4（图4是常规17L桶装水水桶的尺寸大小）。

设计要求如下：

A.在倒水或不倒水状态，支架均能保持良好的稳定性；

B.使用时操作方便，人机关系合理；

C.倾斜倒水时，水桶不易滑落；

D.主要材料采用钢材，辅助材料自选。

请根据描述和设计要求完成以下任务：

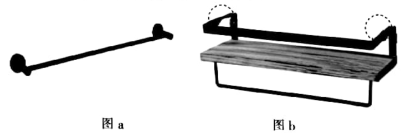

小明新房装修，发现卫生间的洗漱用品没有地方放置，打算对原有毛巾架(如图a)进行改进，设计了如图b所示的具有置物架功能的毛巾架。



小明的妈妈为了清洁家中的天花板，购置了图1所示的天花板拖把，由于使用不当，将拖把棍体和拖把板之间的连接件损坏，只剩下图2所示的棍体及拖把板，棍体直径为30mm，长度足够，拖把板中间有一个“凹”型结构且内侧两端各有一个内开的孔，孔直径为10mm。

小明想重新设计制作连接件，设计要求如下：

A．连接件能够与拖把棍体牢固连接；

B．连接件与拖把板安装拆卸方便，无需借用工具，连接不易脱落；

C．连接后，拖把板与棍体之间能在三维空间内，任意角度相对转动，方便使用时到各个角落；

D．材料为钢材。

有一天，小明去通用技术操作室取自己制作的半成品相框，看到有四位同学在做金工模型。小明发现一张桌子上四个同学进行操作，相互影响大，且存在一定的安全隐患。小明与同学沟通，确实存在相关的问题，商量后准备在操作台中间安装一块防护板如图1，经过与通用技术老师沟通，这个防护板有现成的，且底部有图2所示的安装结构在防护板的A处，只是缺少一个能将防护板固定到桌面上的连接件。小明本人因为要完成相框的制作，所以请你帮忙设计这个连接件，画出其设计草图。具体设计要求如下：

①连接件与桌面固定可靠，且不能破坏桌面，桌面厚度45mm；

②连接件与防护板的连接，通过现有的安装结构实现(图2所示的安装结构距离防护板的底面和侧面均为30mm),不对防护板进行加工；

③安装后的防护板能承受一定的水平力；

④设计好的连接件在安装和拆卸的过程中不需要其他辅助工具；

⑤提供的材料为2mm的钢板，能弯折，辅助材料如标准件可自选。

请根据以上内容回答下面问题：

如图所示是一款棉质民用防护口罩，可以有效防止吸入雾霾和飞沫。以下选项中，不属于该设计的限制因素的是（     ）

小明计划利用家里装修时留下的木质边角料，在通用技术实践室中制作一个如图所示平  板电脑的支架。下列不属于解决该问题的限制因素的是（     ）

在通用技术课上，老师要求小明设计一个手机架，需要用木材制作，能够利用通用技术实验室的设备加工，能够依靠小明自己的能力进行制作，总费用在10元以下。下列并非属于小明同学设计手机架的限制条件的是（    ）
