二 明确问题 知识点题库

王凯同学在学校浴室洗澡时，发现不开启冷水阀就可以打开热水阀，这易造成洗澡者烫伤。为了解决这一问题，他在明确了问题的内容后，进一步需要明确的是（   ）

明确设计要解决的技术问题不包括（   ）

小明发现他的自行车支撑杆长度不能调节（如图所示），在不平整的地面上停放时，自行车容易倾倒。他想把支撑杆改成可伸缩结构。以适应不同的地面。经过测量，支撑杆长度为290mm，两个铆钉孔直径均为Φ5mm，中心距为40mm，与安装板连接的铆钉孔中心到上端的距离为10mm。现请你帮助小明设计一款可伸缩的支撑杆，设计要求如下：



⑴支撑杆的长度在270mm~350mm范围内连续可调，调节方便、可靠；

⑵支撑杆与限位片、安装板之间的连接结构保持不变；

⑶主要材料采用钢材，辅助材料自选；

⑷支撑杆的形状不限。

请根据描述和设计要求完成以下任务：

小明是自行车骑行爱好者，他感到雨天或晚上外出骑行不方便，于是想设计一个装置，可以把自行车支撑起来作为室内健身器使用。如图所示是他的自行车。请你帮助小明设计该装置，设计要求如下：

⑴能稳定支撑自行车，后轮转动时自行车在原地保持不动；

⑵后轮转动时最好有一定的阻力，以提高锻炼效果；

⑶结构牢固可靠；

⑷材料自选。

请根据描述和设计要求完成以下任务：

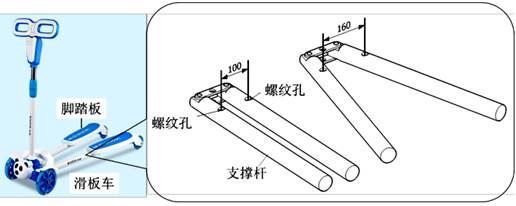

如图所示为某款儿童滑板车，使用时发现两脚踏板之间的距离易张开过大。

请在滑板车两支撑杆之间设计一个限位连接件，已知两支撑杆上已加工好两个 M8 的螺纹孔，设计要求如下：

A. 连接件安装在支撑杆上，和螺纹孔连接；

B. 连接件将两支撑杆上的螺纹孔孔心距限定在100mm～160mm之间；

C. 连接件安装后，支撑杆开合方便，使用可靠；

D. 所用材料为宽40mm、厚2mm、长度不限的钢板,其他必要材料可自选。

请根据上述设计要求，完成以下任务：

小明是自行车骑行爱好者，他感到雨天或晚上外出骑行不方便，于是想设计一个装置，可以把自行车支撑起来作为室内健身器使用。如图所示是他的自行车。请你帮助小明设计该装置，设计要求如下：

⑴能稳定支撑自行车，后轮转动时自行车在原地保持不动；

⑵后轮转动时具有一定的阻力，以提高锻炼效果；

⑶结构牢固可靠；

⑷材料自选。

请根据描述和设计要求完成以下任务：

我们常常会遇到“好的创意不一定会实现”的情况，这是出现在以下哪个环节中的（  ）

①明确问题的内容和价值；

②明确解决问题受到的限制及具体的设计任务；

③设计计划；

④提供问题的人员的素质水准。

某工厂在厂房安装3种不同规格的管道，如图所示。直径分别为90、100、110。现要把管道沿墙面距地50cm水平安装，提供的材料：厚度3mm的钢板，标准件任选，请你设计一种管道与墙面的连接件，要求如下：

a.能安装三种不同直径的管道，且连接牢固

b.使管道与墙壁之间的距离能在100～150mm调整

c.每个连接件与墙壁用膨胀螺栓固定

请根据上述设计要求，完成以下任务：

如图所示墙内暗槽已固定两金属片，内含M5螺纹孔，间距60mm。其中楼宇对讲室内机背面(局部)有两个安装孔，结构如图b所示，相关尺寸见图。现要将室内机安装至墙上，请你帮助小明设计连接件。设计要求如下：

A.材料采用钢板，尺寸为120mm×120mm×3mm

B.要求室内机安装方便，具有一定的稳固性

C.墙内暗槽中的数据线能够方便连接到室内机背面接口中

D.设计的连接件结构简单，加工方便

E.室内机安装好后，能够将暗槽覆盖，即看不到暗槽

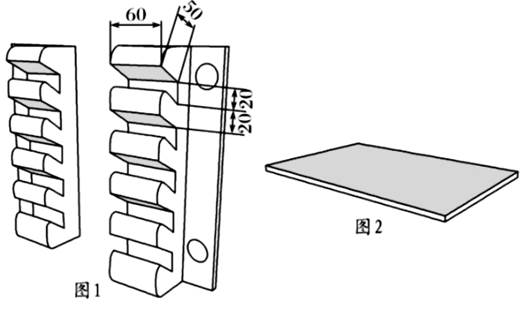

如图1所示是两个与墙壁固定好的铁质底座，图2是一块加工好的木板。请你设计底座与木板之间的连接件，把木板变成一个简易书架。设计要求如下

A．连接件与底座连接要牢固

B．安装好后，木板要保持水

C．连接件主要采用截面为90*60(MM)的实木条制作辅助材料自选。

请根据以上描述和设计要求完成以下任务

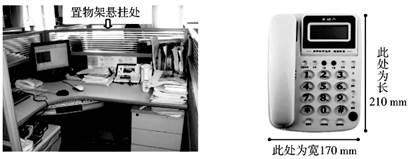

小明发现教师的办公桌上总是放满了书籍、作业等，再放上电话机(尺寸如图)就显得空间狭小且杂乱，很难有备课、批改作业的空间。于是想设计一种悬挂在办公桌边沿的置物架，用来放置电话机等物品。设计要求如下：

A．能放置电话机等物品，放好后不易滑落

B．置物架可悬挂在不同厚度(10~65mm之间)的办公桌隔板上，并可靠固定

C．用钢条对置物架进行加固，增强置物架承重能力

D．置物架用厚度为2mm的钢板或钢条制作，其他辅助材料自选，不允许对办公桌钻孔置物架悬挂处

请根据上述设计要求，完成以下任务：

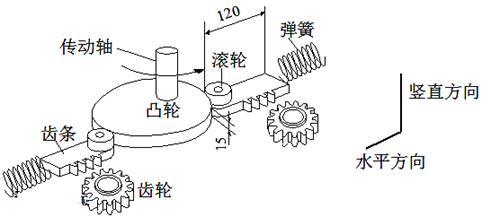

如图所示是通用技术实验室一个水平放置的演示设备，采用凸轮驱动与弹簧带动两边齿条左右运动，从而带动齿轮转动，其中凸轮长径200mm，短径100mm，厚度20mm，滚轮直径40mm，厚度20mm。小明想在不使用弹簧的条件下，设备竖直方向放置时，能实现相同传动功能，请你帮小明重新设计除凸轮、传动轴、齿轮外的驱动机构，设计要求如下：

A.驱动机构能同时驱动两个齿轮；

B.需使用原装置的滚轮；

C.采用15mm厚钢板制作，辅件自选。

请回答下列问题

如图所示是一款尺寸为354×540×144mm、重量为13.5kg的燃气热水器示意图，其背部有四个安装螺纹孔及一个突出15mm的长方体空气进气口部分。请你设计一款热水器挂架，将热水器安装到墙上。

设计要求如下：

A．挂架与热水器可靠连接；

B．挂架与墙壁用塑料膨胀螺钉可靠连接；

C．热水器需要安装成竖直；

D．使用2mm厚的钢板制作。

请根据上述设计要求，完成以下任务：

如下图a所示为实木床，为了方便搬运，床由几部分组成，各部分间可拆卸、组装。现请你设计用于固定床档和床侧板的连接件，床档的横截面为60mm×40mm（如图b），床侧板内侧已预装好4颗等距分布的钢螺钉（如图c），用于固定连接件；仅提供3mm厚不锈钢板材料。设计要求如下：

A.连接件与床侧板连接牢固可靠，又可方便安装、拆卸；

B.连接件能牢固承托床档，能承受一定大小竖直方向的负载，同时尽可能使床档承受更大竖直方向的负载，床档与连接件之间不晃动；

C.床档不容许有任何加工（打孔或锯割，包括拧入自动螺钉等），床档与连接件之间安装方便、容易拆卸。

请根据描述和设计要求完成以下任务：

天气变冷，疫情防控形势又变严峻。小明发现学校水龙头为手动操作，易造成交叉感染。小明想在不改变原水龙头结构的基础上设计一款自动装置，当检测到手靠近时，自动打开水龙头，离开时自动关闭水龙头。请你帮助小明完成该装置机械部分的设计，设计要求如下：

①能带动水龙头手柄上下转动(如图1图2所示)，实现水龙头自动打开和关闭；

②采用小型减速电机(如图3所示)驱动，通过电机的正反转实现水龙头开和关：

③电机安装在如图1所示的安装位置并能稳固连接；

④不改变水龙头原有结构，不能在水龙头上做任何加工；

⑤材料自选。

请完成以下任务：

小明想发明一种乒乓球拍胶皮的粘贴方法。他先到国家知的产权局的网站控家相关的专利，检索相关的专利是明确(     ）

作为一名高二学生，请结合你在学校所使用的课桌发现的缺陷和不足，根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。

如图所示是手动升降晾衣架（如图A）。在使用过程中，小丁发现晾衣架只能挂晒衣服，不能晒被子。于是，打算在可伸缩衣杆的下方增加一根与之平行的晾被挂杆。通过资料搜集，选择一根可伸缩的晾被挂杆，形状和尺寸与原衣杆一致，杆端结构与尺寸见图B。请您帮助小设计一个连接可伸缩衣杆和挂被杆的连接件。设计要求如下:

A．不破坏及改装原有晾衣架的结构，不影响原有功能；

B．方便拆卸，可折叠，且连接可靠，

C．材料为2mm厚的钢条，辅助材料自选。

请根据设计要求完成以下任务

阅读资料，请回答下面小题：某设计师查阅相关数据后，发现火灾中大多数人死亡的原因是吸入毒性气体。于是他设计了如图所示的消防装置，由灭火器和防毒面具组成，既能灭火又能保护使用者。

我校是省属文明学校，校园环境优美、典雅，但是存在一些不足，如校园内的许多绿地、林荫下没有椅、櫈（园椅或园櫈）可座，同学只好站着或席地而座。通过通用技术课程的学习，请你运用所学的有关技术设计方面的知识，请你为我校设计制作一张人机关系合理的园椅或园櫈。
