2 描述交变电流的物理量知识点题库

左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为 ( )

A . 110V B . 156V C . 220V D . 311V

如图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中，绕垂直于磁场方向的固定轴OO，匀速转动，线圈的两端经集流环和电刷与电阻R=10Ω连接，与电阻R并联的交流电压表为理想电表，示数是10V．图乙是矩形线圈磁通量∅随时间t变化的图象．则（）

A . 电阻R上的电功率为20W B . 0.02s时R两端的电压瞬时值为零 C . R两端的电压u随时间t变化的规律是u=14.1cos100πt（V） D . 通过R的电流i随时间t变化的规律是i=cos50πt（A）

一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势ε=220 $\text{[math]}$ sin50πt（V），下列说法错误的是（）

A . 交流电的电动势峰值是220 $\text{[math]}$ V B . 交流电的电动势有效值是220V C . 当t= $\text{[math]}$ s时，电动势的瞬时值为220V D . 当t=0时，线圈平面恰好与中性面垂直

如图所示，线圈abcd的面积是0.05m² ，共100匝，线圈总电阻r=1Ω，外接电阻R=9Ω，匀强磁场的磁感应强度B= $\text{[math]}$ T，线圈以角速度ω=100π rad/s匀速转动．求：

（1）若线圈经图示位置开始计时，写出线圈中感应电动势瞬时值的表达式；
（2）求通过电阻R的电流有效值．

有一只小型直流电动机和一只白炽灯，它们的铭牌上都标有“220V 40W”的字样，现将它们并联接在电源电压为220V直流电路中，当电路接通后（）

A . 在相同的时间内发出的热量相同 B . 在相同的时间内消耗的电能相同 C . 对它们来说IU=I²R都是成立的 D . 对电动机来说IU= $\text{[math]}$ 成立

一个矩形线圈的匝数为N ，线圈面积为S ，在磁感强度为B的匀强磁场中以角速度ω绕所在平面内垂直磁感线的轴匀速转动，开始时，线圈平面与磁场平行．对于它产生的交变电动势，下列说法正确的是(　　)

A . 瞬时值表达式为e＝NBSωsinωt B . 有效值为 $\text{[math]}$ NBSω C . 平均值为 $\text{[math]}$ NBSω D . 频率为2πω

如图甲所示，理想变压器原线圈接图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻R_t(阻值随温度的升高而减小)及定值电阻R₁组成闭合电路．则以下判断正确的是（）

图片_x0020_100007

A . 变压器原线圈中交流电压u的表达式u＝36sin 100πt V B . R_t处温度升高时，R_t消耗的功率变大 C . R_t处温度升高时，变压器的输入功率变大 D . R_t处温度升高时，电压表和电流表的示数均变大

将周期相同的简谐波形的交流电和方形波的交流电分别加在两只阻值相同的电阻两端，两种交变电流的波形如图所示.在一个周期内，简谐波形交流电在电阻上产生的焦耳热与方波形交流电在电阻上产生的焦耳热之比为（）

A . 1:3 B . 1:2 C . 1： $\text{[math]}$ D . 1： $\text{[math]}$

如图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO'匀速转动，线圈的两端与滑动变阻器R连接，当R=10Ω时，交流电压表示数为10V。图乙是穿过矩形线圈的磁通量Φ随时间t变化的图象，线圈电阻不能忽略，下列说法正确的是（）

A . 0.02s时，R两端的电压瞬时值为零 B . 电阻R上的电功率为10W C . R两端的电压u随时间t变化的规律是u=10 $\text{[math]}$ cos100πt（V） D . 当滑动变阻器触头向下滑动时，电压表示数变小

如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO’匀速转动，从某时刻开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示，若线圈匝数N=100匝，外接电阻R=70Ω，线圈电阻r=10Ω，则下列说法正确的是（）

A . 通过线圈的最大电流为1.25A B . 线圈的角速度为50rad/s C . 电压表的示数为 $\text{[math]}$ V D . 穿过线圈的最大磁通量为 $\text{[math]}$ Wb

如图所示，N匝矩形线圈以角速度ω在磁感应强度为B的匀强磁场中绕轴OO′匀速转动，线圈面积为S，线圈电阻为R，电流表和电压表均为理想表，滑动变阻器最大值为2R，则下列说法正确的是（）

A . 电压表示数始终为 $\text{[math]}$ B . 电流表示数的最大值 $\text{[math]}$ C . 线圈最大输出功率为 $\text{[math]}$ D . 仅将滑动变阻器滑片向上滑动，电流表示数变大，电压表示数变大

如图所示为一台小型发电机结构示意图，线圈绕垂直匀强磁场方向的轴匀速转动，通过电刷接有一盏小灯泡。已知线圈匝数为N，内阻为r，转动的周期为T，小灯泡的电阻为9r，电压表的示数为U。从图示位置开始计时，下列说法中正确的是（）

A . 从开始到 $\text{[math]}$ 过程中，通过灯泡的电量为 $\text{[math]}$ B . 从开始到 $\text{[math]}$ 过程中，灯泡消耗的电能为 $\text{[math]}$ C . 线圈产生的电动势瞬时值表达式为 $\text{[math]}$ D . 线圈转动过程中穿过线圈的磁通量的最大值为 $\text{[math]}$

如图是某种正弦式交变电压的波形图，由图可确定该电压的（）

图片_x0020_1323806792

A . 周期是0.01s B . 频率是50Hz C . 有效值是311V D . 表达式为u=220sin100πt（V）

某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图象如图所示．由图中信息可以判断( )

A . 在A和C时刻线圈处于中性面位置 B . 在B和D时刻穿过线圈的磁通量为零 C . 从A→D时刻线圈转过的角度为 $\text{[math]}$ π D . 若从O→D时刻历时0.02 s，则在1 s内交变电流的方向改变100次

一正弦式交变电流的电压随时间变化的规律如图所示，由图可知（　　）

A . 该交变电流的电压瞬时值的表达式为u=100sin25tV B . 该交变电流的频率为50Hz C . 该交变电流的电压有效值为100 $\text{[math]}$ V D . 若将该交流电压加在阻值R=100Ω的电阻两端，则电阻消耗的功率为50W

如图甲为一感温式火灾报警器，当警戒范围内发生火灾，温度升高达到预设值时，报警器报警。其简化工作原理图如图乙所示，其中R₀为滑动变阻器，R为热敏电阻，其阻值随温度的升高而减小，报警器连入电路中的部分可看作定值电阻R₁。图乙中理想变压器原、副线圈匝数比为55：6，副线圈输出电压如图丙所示，则下列说法正确的是（　　）

A . 原线圈输入电压的瞬时值表达式 $\text{[math]}$ B . 警戒范围内出现火情时，原线圈电流减小 C . 若要调低预设的报警温度，可减小滑动变阻器R₀的阻值 D . 警戒范围内出现火情时，热敏电阻R功率变大

一个矩形线圈在匀强磁场中匀速转动，产生交变电动势的瞬时值表达式为e=10 $\text{[math]}$ sin 4πt(V)，则( )

A . 该线圈转动的角速度为4 rad/s B . 零时刻线圈平面与磁场垂直 C . t=0.25 s时，e达到最大值 D . 在1 s时间内，线圈中电流方向改变10次

某交变电流瞬时值表达式为e=20sin100πt（V）。下列说法正确的是（）

A . 此交流电的周期为0.02s B . 此交流电的频率为100Hz C . 此交流电的电动势的有效值为20V D . 当t=0.25s时，此交流电的电动势为20V

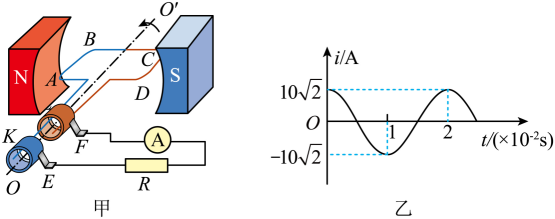

图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，A为理想交流电流表。线圈绕垂直于磁场的水平轴 $\text{[math]}$ 沿逆时针方向匀速转动，从图甲所示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，下列说法正确的是（）

A . 该交变电流的频率为 $\text{[math]}$ B . $\text{[math]}$ 时，穿过线的磁通量最大 C . 该交变电流瞬时值表达式为 $\text{[math]}$ D . 该交变电流的有效值是 $\text{[math]}$

如图，一交变电压前半个周期按正弦规律变化，峰值为 $\text{[math]}$ ，后半个周期电压保持为 $\text{[math]}$ 不变，则此交变电压的有效值为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$
