如图甲所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a流向b时电流方向为正．则图丙中正确的是(  )

如图所示，水平向右、磁感应强度为B的匀强磁场中，一边长为L的正方形单匝线圈abcd绕水平中以轴OO’沿逆时针方向以角速度 匀速转动，OO’与磁场方向垂直。线圈的两端与磁场外的电阻相连组成闭合电路，则(   )

甲、乙两电路中电流与时间关系如图，属于交变电流的是（   ）

某手摇交流发电机，其线圈绕垂直于匀强磁场方向的轴（位于线圈平面内）匀速转动，产生的交变电流i随时间t变化的图象如图，由图象可知（   ）

有一台使用交流电的电冰箱上标有额定电压为“220V”的字样，这“220V”是指（   ）

两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e随时间t的变化关系分别如图中甲、乙所示，则下列说法正确的是（   ）

如图所示，两根等高光滑的四分之一圆弧轨道，半径为r、间距为L，轨道电阻不计，在轨道顶端连有一阻值为R的电阻，整个装置处在竖直向上的匀强磁场中，磁感应强度为B．现有一根长度稍大于L、电阻不计的金属棒从轨道最低点cd开始，在拉力作用下以速度v₀向右沿轨道做匀速圆周运动到ab处，则该过程中（   ）

一矩形线圈，在匀强磁场中绕垂直磁感线的对称轴转动，形成如图所示的交变电动势图象，试根据图象得出：

如图所示是一交流电压随时间变化的图象，此交流电压的有效值为_________V。(   )

如图甲所示为一交变电压随时间变化的图像，每个周期内，前二分之一周期电压恒定，后二分之一周期电压按正弦规律变化。若将此交流电连接成如图乙所示的电路，电阻R阻值为100Ω，则（   ）

图甲中理想变压器原、副线圈的匝数之比n₁∶n₂=5∶1，电阻R=10Ω，L₁、L₂为规格相同的两只小灯泡，S₁为单刀双掷开关．原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S₁接1、S₂闭合，此时L₂正常发光．下列说法正确的是  (   )

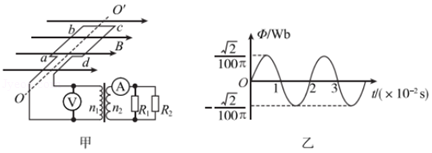

如图所示，图甲是旋转磁极式交流发电机简化图，其矩形线圈在匀强磁场中不动，线圈匝数为10匝，内阻不可忽略。产生匀强億场的磁极绕垂直于磁场方向的固定轴OO′（O′O沿水平方向）匀速转动，线圈中的磁通量随时间按如图乙所示正弦规律变化。线圈的两端连接理想变压器，理想变压器原、副线圈的匝数比n₁：n₂＝2：1，电阻R₁＝R₂＝8Ω．电流表示数为1A．则下列说法不正确的是（   ）

如图所示，磁极N、S间的磁场看做匀强磁场，磁感应强度为B₀ ， 矩形线圈ABCD的面积为S，共n匝，内阻为r，线圈通过滑环与理想电压表V和阻值为R的定值电阻相连，AB边与滑环E相连；CD边与滑环F相连。若线圈正在绕垂直于磁感线的轴OO＇以角速度ω逆时针匀速转动，图示位置恰好与磁感线垂直。以下说法正确的是（  ）

如图所示，理想变压器原副线圈匝数比n₁:n₂＝1:2，其原线圈所接电压随时间变化的规律为u＝220 (V)，电阻R＝2Ω，理想电流表示数为40A，则下列说法正确的是（   ）

一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图所示，在相同时间内电阻产生的热量最大的是（  ）

实验室某单匝矩形金属线圈，在匀强磁场中绕垂直磁场方向的转轴OO'匀速转动，线圈中磁通量φ随时间t变化的情况如图所示。已知线圈的电阻为10Ω，则下列描述中正确的是（   ）

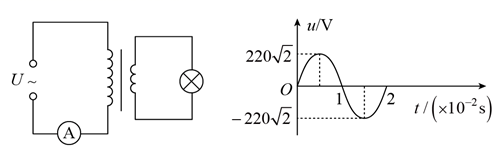

某理想变压器原、副线圈的匝数比为55∶9 ，原线圈所接电源电压按图所示规律变化，副线圈接有一灯泡，此时灯泡消耗的功率为40W ，则下列判断正确的是（　　）

如图所示，矩形线圈绕对称轴在匀强磁场中匀速转动，角速度为 ， 已知 ， 匝数 ， 磁感应强度 ， 图示位置线圈平面与磁感线平行。闭合回路中线圈的电阻 ， 外接电阻 ． 则有（ ）

有M、N两条导线，它们与大地之间的电压随时间变化的规律如图所示。已知我国民用电压为220V。则关于这两个交变电压的说法正确的是（   ）

如图所示是一交变电流的图象，则该交变电流的有效值为（   ）
