如图所示为一交流电的电流随时间的变化图象，此交变电流的有效值为 A.

在一个氖管两端加上电压u=50sin314tV，已知当氖管两端的电压达到25 $\text{[math]}$ V时才开始发光，则此氖管在一个周期内发光的总时间为 s．

线圈在匀强磁场中匀速转动产生感应电动势如图所示，从图中可知（）

A . 在t₁和t₃时刻，线圈处于中性面位置 B . 在t₂和t₄时刻，穿过线圈的磁通量为零 C . 从t₁到t₄线圈转过的角度为πrad D . 若从0时刻到t₄时刻经过0.02s，则在1s内交变电流的方向改变100次

理想变压器原、副线圈匝数之比为2：1，原线圈接入如图乙所示的正弦式交流电压，副线圈接一个R=55Ω的负载电阻，电流表、电压表均为理想电表，则下述结论正确的是（）

A . 副线圈中电压表的读数为110V B . 副线圈中输出交流电的频率为0.02H_Z C . 原线圈中电流表的读数为0.5A D . 原线圈中的输入功率为220W

在匀强磁场中有一不计电阻的单匝矩形线圈，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电输入到图乙中理想变压器的A、B两端．图中的电压表和电流表均为理想交流电表，R_t为热敏电阻（温度升高时其电阻减小），R为定值电阻．下列说法正确的是（　　）

A . 在图甲的t=0.01s时刻，矩形线圈平面与磁场方向平行 B . 变压器原线圈两端电压的瞬时值表达式为u=36 $\text{[math]}$ sin50πt（V） C . R_t处温度升高时，电压表V₁示数与V₂示数的比值变大 D . R_t处温度升高时，电压表V₂示数与电流表A₂示数的乘积可能变大、也可能变小，而电压表V₁示数与电流表A₁示数的乘积一定变大

下列关于交变电流的说法正确的是(　　)

A . 若交变电流的峰值为5 A，则它的最小值为－5 A B . 用交流电流表测交变电流时，指针来回摆动 C . 我国工农业生产和生活用的交变电流频率为50 Hz，故电流方向每秒改变100次 D . 正弦交变电流i＝20sin 10πtA的峰值为20 A，频率为100 Hz

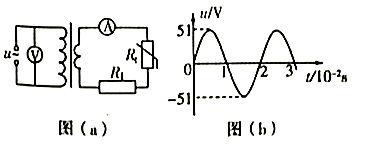

如图(a)所示，理想变压器的原、副线圈的匝数比为2︰1，R₁为阻值随温度升高而减小的热敏电阻，R₁为定值电阻，电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化，如图(b)所示。下列说法正确的是（）

A . 电压表的示数为51V B . 若电流表的示数为1.4A，则变压器的输入功率约为25W C . 若热敏电阻R_t的温度升高则电压表的示数不变，电流表的示数变小 D . 若热敏电阻R_t的温度降低，则变压器的输出功率变大

如图表示一交变电流随时间变化的图像，此交变电流的有效值为（）

A . 3A B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

已知某电阻元件在正常工作时，通过它的电流按如图所示的规律变化．今与这个电阻元件串联一个多用电表（已调至交变电流电流挡），则多用电表的读数为（）

A . 4

A B . 4 A C . 5 A D . 5

图甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图乙所示。发电机线圈内阻为 $\text{[math]}$ ，外接灯泡的电阻为 $\text{[math]}$ ，电压表为理想电表。则（）

图片_x0020_100010 图片_x0020_100011

A . 电压表的示数为 $\text{[math]}$ B . 在 $\text{[math]}$ 时刻，穿过线圈的磁通量为零 C . 若线圈转速改为 $\text{[math]}$ ，则电动势有效值为 $\text{[math]}$ D . 若线圈转速改为 $\text{[math]}$ ，则通过灯泡的电流为 $\text{[math]}$

把标有“36V，40W”的灯泡，接在交流电源上，若它的实际功率只有20W，则交流电源电压的最大值U_m=V.

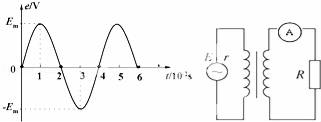

如图所示，理想变压器输入端接在电动势随时间变化、内阻为r的交变电源上，输出端接理想电流表及阻值为R的负载，变压器原、副线圈匝数的比值为 $\text{[math]}$ ．如果要求负载消耗达到最大功率，则下列说法正确的是( )

A . 交变电源的效率为50% B . 电流表的读数为 $\text{[math]}$ C . 负载上消耗的热功率为 $\text{[math]}$ D . 该交变电源电动势的瞬时值表达式为e=E_msin (100π)

如图甲所示为风力发电的简易模型。在风力的作用下，风叶带动与其固定在一起的磁铁转动，转速与风速成正比。若某一风速时，线圈中产生的正弦式电流如图乙所示。下列说法正确的是（）

图片_x0020_100010

A . 电流的表达式为i＝0.6sin10πt（A） B . 磁铁的转速为10 r/s C . 风速加倍时电流的表达式为i＝1.2sin10πt（A） D . 风速加倍时线圈中电流的有效值为 $\text{[math]}$ A

如图是某交流发电机产生的交变电流的图象,根据图象可以判定( )

A . 此交变电流的频率为5Hz B . 该交变电流的电压瞬时值的表达式为u=12sin 10πt(V) C . 将标有“12 V3 W”的灯泡接在此交流电源上，灯泡可以正常发光 D . 图象上对应的0.1 s时刻，发电机中的线圈刚好转至中性面

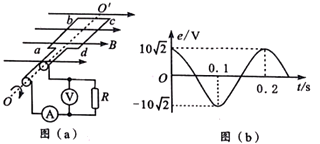

图（a）为一交流发电机示意图，线圈abcd在匀强磁场中绕固定轴OO'沿顺时针方向匀速转动，图（b）是该发电机的电动势已随时间t按余弦规律变化的图像。已知线圈电阻为2.5Ω，定值电阻R=10Ω，电表均为理想交流电表。由此可以判定（）

A . 电流表读数为0.8A B . 电压表读数为10V C . t=0.1s时刻，穿过线圈的磁通量为零 D . 0~0.05s内，通过电阻R的电荷量为0.04C

一定值电阻接到电压为U₀的正弦交变电源上，在一个周期T内产生的热量为Q₁；若将该电阻接到电压为U₀的直流电源上，在T时间内产生的热量为Q₂。则Q₁：Q₂等于（）

A . 1：1 B . $\text{[math]}$ ：1 C . 1：2 D . 2：1

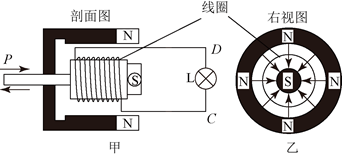

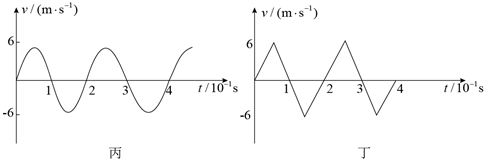

如图甲所示，是一种振动发电装置，它的结构是一个套在辐向形永久磁铁槽中的半径为 $\text{[math]}$ 、匝数为20的线圈，磁场的磁感线均沿半径方向均匀分布（其右视图如图乙所示）。线圈所在位置磁感应强度的大小均为 $\text{[math]}$ ，线圈的电阻为 $\text{[math]}$ ，它的引出线接有 $\text{[math]}$ 的小电珠L，其它电阻均不计。外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过电珠。当线圈速度随时间变化的规律如图丙、丁所示（v取向右为正），其中图丙所示速度按正弦规律变化，下列说法正确的是（）

图片_x0020_1083105751

图片_x0020_1408398408

A . 线圈两种运动的小灯泡亮度相同 B . 线圈按丁图情况运动产生的电动势是恒定不变的 C . 线圈按丙图情况运动产生的电动势的瞬时值表达式为 $\text{[math]}$ D . 线圈按丙图情况运动，灯泡两端的电压为 $\text{[math]}$

如图甲所示，一矩形金属线圈在匀强磁场中绕与磁场垂直的轴匀速转动，产生的电动势随时间的变化图像如图乙所示，则下列说法正确的是（）

图片_x0020_100012

A . 线圈转动的频率为25Hz B . $\text{[math]}$ 时穿过线圈的磁通量为最大 C . $\text{[math]}$ 时穿过线圈的磁通量变化率为零 D . 该线圈产生的电动势表达式为 $\text{[math]}$

在图示电路中，交流电源电动势的瞬时值表达式为 $\text{[math]}$ ，T为理想变压器，五盏灯泡上均标有“ $\text{[math]}$ ”的字样，五盏灯泡均正常发光。下列说法正确的是（）

A . 正常发光时，灯泡的电阻为 $\text{[math]}$ B . 变压器原、副线圈的匝数之比为 $\text{[math]}$ C . 副线圈通过的电流的频率为 $\text{[math]}$ D . 交流电源的内阻为 $\text{[math]}$

如图所示，一理想自耦变压器的原线圈与交流发电机的输出端K、L相连，副线圈接有可调电阻R，滑片P与线圈始终接触良好。发电机输出电压的有效值 $\text{[math]}$ 保持恒定，线圈转动的角速度为 $\text{[math]}$ ， $\text{[math]}$ 时线圈平面与磁场方向平行，则下列说法正确的是（）

A . 变压器原线圈两端的电压 $\text{[math]}$ B . $\text{[math]}$ 时，发电机输出电压的瞬时值为 $\text{[math]}$ C . 若仅将滑片P向下滑动，则交流电流表的示数减小 D . 若使电阻R增大的同时，将滑片P向下滑动，则原线圈的输入功率增大
