如图，关于闭合电路，下列说法正确的是（　　）

A . 电荷在电源外部受静电力作用而运动，在电源内部受非静电力作用而运动 B . 图中a、b两薄层之间所夹的区域是非静电力做功的区域 C . 电压和电动势这两个概念包含的能量转化方向相反 D . 静电力和非静电力都使电荷做定向运动，对循环回路来说两者使电荷沿电路运动的方向相反

如图所示，三条平行等距的直线表示电场中的三个等势面，电势值分别为10V，20V，30V，实线是一带负电的粒子（不计重力），在该区域内的运动轨迹，对于这轨道上的a、b、c三点来说，下列选项说法正确的是（）

A . 粒子必先过a，再到b，然后到c B . 粒子在三点所受的合力F_a=F_b=F_c C . 粒子在三点的动能大小为E_Kb＞E_Ka＞E_Kc D . 粒子在三点的电势能大小为E_pb＞E_pa＞E_pc

一个带正电的质点，电荷量q=2.0×10^﹣9C，在静电场中由a点移动到b点．在这过程中除电场力外，其它力做的功为6.0×10^﹣5J，质点的动能增加了8.0×10^﹣5J，则a、b两点间的电势差U_AB为（）

A . 1×10⁴ V B . ﹣1×10⁴ V C . 4×10⁴ V D . ﹣7×10⁴ V

一带电粒子在正电荷形成的电场中，由a到d的运动轨迹如图所示的abcd曲线，下列判断不正确的是（）

A . 粒子带正电 B . 粒子通过a点时的速度比通过b点时小 C . 粒子在a点受到的电场力比b点大 D . 粒子在a点时的电势能比b点大

在某一点电荷Q产生的电场中有a、b两点，相距为d，a点的场强大小为E_a ，方向与ab连线成120°角，b点的场强大小为E_b ，方向与ab连线成150°角，如图所示，则关于a、b两点场强大小及电势高低的关系的说法中正确的是（）

A . E_a= $\text{[math]}$ ，φ_a＞φ_b B . E_a= $\text{[math]}$ ，φ_a＜φ_b C . E_a=3E_b ， φ_a＞φ_b D . E_a=3E_b ， φ_a＜φ_b

一电子在电场中仅受静电力作用，从A到B做初速度为零的直线运动，其电势能E_p随距A点的距离x的关系如图所示，以下说法正确的是（）

A . 该电子的动能逐渐增大 B . 该电场可能是匀强电场 C . A点电势高于B点电势 D . 该电子运动的加速度逐渐减小

如图，一平行板电容器连接在直流电源上，电容器的极板水平，两微粒a、b所带电荷量大小相等、符号相反，使它们分别静止于电容器的上、下极板附近，与极板距离相等。现同时释放a、b ，它们由静止开始运动，在随后的某时刻t ， a、b经过电容器两极板间下半区域的同一水平面，a、b间的相互作用和重力可忽略。下列说法正确的是（）

A . a的质量比b的大 B . 在t时刻，a的动能比b的大 C . 在t时刻，a和b的电势能相等 D . 在t时刻，a和b的动量大小相等

如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。一带电微粒水平射入板间，仅在电场力作用下运动，轨迹如图中虚线所示，则微粒从M点运动到N点的过程中（）

A . 重力势能增大 B . 动能增大 C . 电势能增大 D . 机械能减小

如图所示，方向水平向右的匀强电场中有a、b、c三点，线段ab＝10cm、bc＝15cm，其中ab沿电场方向，bc与电场方向间成53°角。电荷量q＝4×10^—7C的正电荷从a点移到b点，电场力做功W＝1.2×10^—5J，已知sin53°=0.8。求:

图片_x0020_100030

（1）电场的电场强度大小E
（2）电荷q从a点移到c点过程中电势能变化量△E

如图A、B、C是点电荷Q形成的电场中的点，BC是以O为圆心的一段圆弧。 $\text{[math]}$ ，正电荷q沿A→B→C移动，则（）

A . 点电荷Q带正电 B . 沿BC运动时电场力做正功 C . B点的电场强度与C 点的相同 D . q在A点时具有的电势能比在C点时的大

在一个匀强电场中有a、b两点，相距为d，电场强度为E，把一个电量为q的正电荷由a点移到b点时，克服电场力做功为W，下列说法正确的是（）

A . 该电荷在a点电势能一定比b点大 B . a点电势一定比b点电势低 C . a、b两点电势差大小一定为U=Ed D . a、b两点电势差U_ab= $\text{[math]}$

绝缘光滑水平面上有ABO三点，以O点为坐标原点，向右方向为正方向建立直线坐标轴x轴，A点坐标为－2m，B点坐标为2m，如图甲所示。A、B两点间的电势变化如图乙，左侧图线为四分之一圆弧，右侧图线为一条倾斜线段。现把一质量为m，电荷量为q的负点电荷，由A点静止释放，则关于负点电荷的下列说法中正确的是（忽略负点电荷形成的电场）（）

A . 负点电荷在AO段的加速度大于在OB段的加速度 B . 负点电荷在AO段的运动时间小于在OB段的运动时间 C . 负点电荷由A点运动到O点过程中，随着电势的升高电势能变化越来越快 D . 当负点电荷分别处于－ $\text{[math]}$ m和 $\text{[math]}$ m时，电场力的功率相等

如图所示是两个点电荷的电场线分布图A、B是电场中的两点，则（）

图片_x0020_100003

A . 左侧为正电荷 B . A点电势比B点电势低 C . A，B两点电场强度相等 D . 正电荷在A点电势能大于在B点电势能

一电荷量为﹣1.0×10^﹣8C的带电粒子P，只在电场力作用下沿x轴运动，运动过程中粒子的电势能E_p与位置坐标x的关系图象如图曲线所示，图中直线为曲线的切线，切点为（0.3，3）交x轴于（0.6，0）。曲线过点（0.7，1）则下列说法正确的是（）

A . 在x＝0.3m处电场强度大小为10³N/C B . 在x＝0.3m处电场强度大小为10⁹N/C C . x＝0.3m处的电势比x＝0.7m处的电势高 D . x＝0.3m与x＝0.7m间电势差的绝对值是200V

以下四幅图中，均有a、b两个点，其中哪幅图中这两点的场强和电势均相同（）

A .

B .

C .

D .

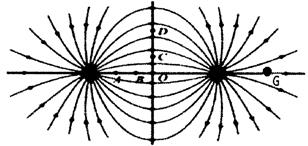

正点电荷和负点电荷的电荷量相等，它们在真空中所产生电场的电场线的分布如图所示，O为两点电荷连线的中点；A、B为两点电荷连线上的点且位于O点左侧；G点位于正点电荷右侧；D、C为两点电荷连线的中垂线上的点。下列说法中正确的是（）

图片_x0020_100008

A . O点的电场强度比D点的电场强度小 B . O点的电势比C点的电势高 C . 将负电荷从A点移动到B点，电势能增加 D . 将负电荷从A点移动到G点，电场力做正功

沿电场中某条直线电场线方向建立x轴，该电场线上各点电场强度E随x的变化规律如图所示，坐标点0．x₁ ． x₂和x₃分别与x轴上O．A．B．C四点相对应，相邻两点间距相等．一个带正电的粒子从O点附近由静止释放，运动到A点处的动能为E_k ，仅考虑电场力作用．则（）

图片_x0020_100007

A . 从O点到C点，电势先升高后降低 B . 粒子先做匀加速运动，后做变加速运动 C . 粒子在AB段电势能变化量大于BC段的 D . 粒子运动到C点时动能小于3E_k

在匀强电场中，将 $\text{[math]}$ 的点电荷从电场中的A点移到B点，静电力做功为 $\text{[math]}$ ，将该电荷从电场中的A点移到C点，静电力做功为 $\text{[math]}$ ，直角三角形ABC中 $\text{[math]}$ ，且电场方向与三角形ABC所在平面平行。求：

（1） B、C两点间的电势差；
（2）若规定C点电势为0，求该电荷在D点的电势能。

电场中有A、B两点，A点的电势 $\text{[math]}$ ，B点的电势 $\text{[math]}$ ，一个电子由A点运动到B点的过程中，下面几种说法中正确的是（）

A . 电子克服电场力做功 $\text{[math]}$ ，电子的电势能增加了 $\text{[math]}$ B . 电子克服电场力做功 $\text{[math]}$ ，电子的电势能减少了 $\text{[math]}$ C . 电场力对电子做功 $\text{[math]}$ ，电子的电势能增加了 $\text{[math]}$ D . 电场力对电子做功 $\text{[math]}$ ，电子的电势能减少了 $\text{[math]}$

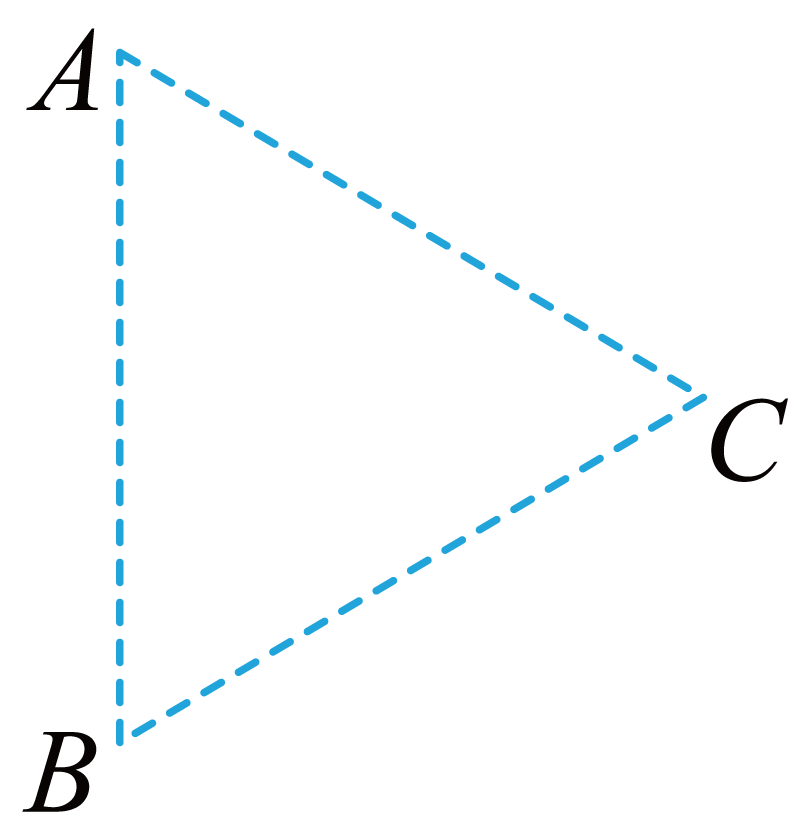

如图所示，匀强电场中有一个等边三角形ABC，其边长为1m，三角形所在的平面跟匀强电场平行。已知A、B、C三点的电势分别为6V、4V、2V，下列说法正确的是（）

A . 匀强电场的方向垂直于AC边 B . 匀强电场的电场强度大小为2V/m C . 等边三角形中心的电势为5V D . 将一个电子从A点沿直线移到B点，其电势能增加了2eV
