5 电势差知识点题库

将一个正点电荷从无穷远处移到电场中A点，电场力做功为4×10^-⁹J，将一负点电荷（带电量与上述正点电荷相等）从无穷远处移到电场中的B点，克服电场力做功为8×10^-⁹J，则下述结论中正确的是（）

A . j_A＜j_B＜0 B . j_B＞j_A＞0 C . j_B＜j_A＜0 D . j_A＞j_B＞0

如图所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法不正确的是（　　）

A . 当I₁=I₂时，电源总功率P₁=P₂ B . 当I₁=I₂时，外电阻R₁=R₂ C . 当U₁=U₂时，电源输出功率P_出₁＜P_出₂ D . 当U₁=U₂时，电源内部消耗的电功率P_内₁＜P_内₂

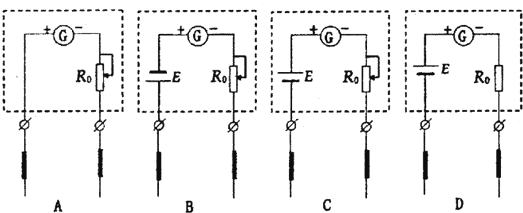

多用电表调到欧姆档时，其内部等效电路是下列图中的（选填图下所对应的字母）

某区域的电场线分布如图所示，其中间一根电场线是直线，一带正电的粒子从直线上的O点由静止开始在电场力作用下运动到A点．取O点为坐标原点，沿直线向右为x轴正方向，粒子的重力忽略不计．则在运动过程中，下列关于粒子运动速度v和加速度a随时间t的变化、粒子的动能E_k和运动径迹上电势φ随位移x的变化图线可能正确的是（）

A .

B .

C .

D .

一带电粒子在电场中仅在电场力作用下，从A点运动到B点，速度随时间变化的图象如图所示（速度﹣时间图象中t_At_B段是一条曲线不是直线），t_A、t_B分别是带电粒子到达A、B两点时对应的时刻，则下列说法中正确的有（）

A . A点的电势一定高于B点的电势 B . 带电粒子在A点的电势能一定大于在B点的电势能 C . 带电粒子一定带正电 D . 电场可能是匀强电场

如图为某电场中的一条电场线，M、N是这条电场线上的两点．这两点的电势分别为φ_M=﹣8V、φ_N=﹣2V，则以下判断正确的是（）

A . 电场线方向为从M指向N B . M 点的场强一定小于N点的场强 C . 将一个电子从M点由静止释放，则它一定会向N点运动 D . 将一个电子从M点移到N点，电场力做功﹣6eV

一匀强电场的方向平行于xOy平面，平面内a、b、c三点的位置如图所示，三点的电势分别为10V、17V、26V．下列说法正确的是（）

A . 电场强度的大小为2.5V/cm B . 坐标原点处的电势为1 V C . 电子在a点的电势能比在b点的低7eV D . 电子从b点运动到c点，电场力做功为9eV

如图所示为等量点电荷周围的电场线分布图，A，B，O位于两点电荷连线上，其中O为两点电荷连线的中点，C，D是连线的中垂线上的两点 $\text{[math]}$ 关于各点的电场性质的描述，下列说法正确的是()

A . A，B，O三点的电势大小相等 B . O，C，D三点的电场强度相等 C . 若将带正电的试探电荷q从C点移到B点，电势能减小 D . 若将带负电的试探电荷q从A点移到D点，电场力做负功

图中虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，已知平面b上的电势为2V。一电子经过a时的动能为10eV，从b到d的过程中克服电场力所做的功为4eV。下列说法正确的是（）

A . 平面c上的电势为零 B . 该电子经过平面d时的动能为4 eV C . 该电子经过平面f时，其电势能为4 eV D . 该电子经过平面b时的速率是经过d时的2倍

如图所示，A、B为匀强电场中的两点，A、B间距离为L，A、B连线与电场线夹角为θ，场强为E，则A、B间的电势差为（）

图片_x0020_100001

A . EL B . ELcosθ C . ELsinθ D . 0

为一组未知方向的匀强电场的电场线，把电荷量为1×10^－⁶ C的负电荷从A点沿水平线移至B点，静电力做了2×10^－⁶ J的功，A、B间的距离为2 cm，求：

（1）匀强电场场强是多大？方向如何？
（2） A、B两点间的电势差是多大？若B点电势为1 V，则A点电势是多大？电子处于B点时，具有多少电势能？

将带电荷量为1×10^─⁸C的正电荷，从无限远处移到电场中的A点，要克服电场力做功1×10^─⁶J，（以无限远处电势为零）求：

（1）电荷的电势能是增加还是减少？求出电荷在A点的电势能？
（2） A点的电势是多少？
（3）在A点放上一个带电荷量为 2×10^─⁸C的负电荷，该电荷具有的电势能是多少？

如图所示，真空中有两个等量正电荷，OO′为两电荷连线的垂直平分线，P点在垂直平分线上，四边形OMPN为菱形，下列说法中正确的是（）

图片_x0020_100005

A . P点和O点的电势相等 B . N点和M点场强相同 C . 电子在N点和M点具有相同的电势能 D . 电子由P到O的过程中电场力做负功

图甲，A、B是一条电场线上的两点，当一个带负电的粒子以某一初速度只在电场力作用下沿AB由A点运动到B点，其速度-时间图象如图乙所示，粒子到达B点时速度恰为零．下列判断正确的是（）

A . 该电场可能是正点电荷产生的 B . 从A到B，场强大小均匀减小 C . A点的电势高于B点电势 D . A点运动到B点的过程中该粒子的电势能变小

点电荷Q₁、Q₂分别固定在x轴上的原点O处和x＝5d处，正点电荷q（不计重力）从x＝d处以初速度v₀沿x轴正方向运动，其速率v与在x轴上的位置关系如图所示，则下列判断正确的是（）

A . 点电荷Q₁带负电荷、Q₂带正电荷 B . 点电荷Q₁、Q₂所带电荷量的绝对值之比为2：3 C . 点电荷q从x＝d处到x＝4d处的过程中，在x＝2d处的电势能最小 D . 从x＝d处到x＝4d处，电势先增大后减小

如图所示，a、b、c、d 分别是一个菱形的四个顶点，∠abc＝120°。现将三个等量的正点电荷＋Q 固定在 a、b、c 三个顶点上，将一个电量为＋q 的点电荷依次放在菱形中心点 O 点和另一个顶点 d 点处，两点相比（）

图片_x0020_100014

A . ＋q 在 O 点所受的电场力较大 B . ＋q 在 d 点所具有的电势能较大 C . d 点的电势低于 O 点的电势 D . d 点的电场强度大于 O 点的电场强度

如图所示，匀强电场场强E=100V/m，A、B两点相距10cm、A、B连线与电场线夹角为60°，若取A点电势为0，将q=-2×10^-5C的电荷从A点移动到B点，电场力对电荷做功多少？B点电势为多少？

图片_x0020_100018

q₁、q₂为固定在x轴上的两个点电荷，x轴上部分区域的电势分布如图所示，则（）

A . q₁带负电q₂带正电 B . q₁电荷量小于q₂电荷量 C . a点场强小于c点场强 D . 若将电子从a点沿x轴移到c点，其电势能先减小后增大

如图所示，A、B、C为直角三角形的三个顶点， $\text{[math]}$ ，AB边的长度为a，O、P、Q三点分别为所在边的中点，匀强电场与直角三角形所在平面平行。将一带电量为q（ $\text{[math]}$ ）的点电荷从A点移到B点的过程中，电场力做功为W，从A点移到C点的过程中，克服电场力做功为2W。下列选项中正确的是（　　）

A . Q，P两点电势相等 B . 匀强电场的场强大小为 $\text{[math]}$ C . 匀强电场的方向由Q点指向B点 D . A，P两点间电势差为 $\text{[math]}$

如图为描述某静电场的电场线，a、b、c是同一条电场线上的三个点，其电场强度大小分别为E_a、E_b、E_c ，电势分别为φ_a、φ_b、φ_c。

（1）关于E_a、E_b、E_c的比较，下列说法正确的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$ ， $\text{[math]}$
（2）把带正电的点电荷沿电场线由a点移至c点的过程中，该点电荷所受的静电力（）

A . 越来越大 B . 越来越小 C . 保持不变 D . 先变大后变小
（3）关于 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 的比较，下列说法正确的是（）

A . $\text{[math]}$ ， $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$
