第4节闭合电路的欧姆定律知识点题库

如图所示的电路中，电源电动势为E，内阻不能忽略．闭合电键S，电灯正常发光．再将滑动变阻器的滑片P稍向左移动一段距离，下列说法正确的是（）

A . 电流表、电压表的读数均变小 B . 电容器所带电荷量不变 C . 电源的总功率变大 D . 小灯泡L变暗

如图是一火警报警电路的示意图。其中R₃为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是(　　)

A . I变大，U变小 B . I变小，U变大 C . I变大，U变大 D . I变小，U变小

磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R_g＝30 Ω，满偏电流I_g＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是( )

A . 串联一个570 Ω的电阻 B . 并联一个570 Ω的电阻 C . 串联一个0.05 Ω的电阻 D . 并联一个0.05 Ω的电阻

在某控制电路中，需要连成如图所示的电路，主要由电动势为E、内阻为 $\text{[math]}$ 的电源与定值定阻 $\text{[math]}$ 、 $\text{[math]}$ 及电位器（滑动变阻器）R连接而成， $\text{[math]}$ 、 $\text{[math]}$ 是红绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a端时，下列说法中正确的是（）

A . $\text{[math]}$ 、 $\text{[math]}$ 两个指示灯都变亮 B . $\text{[math]}$ 、 $\text{[math]}$ 两个指示灯都变暗 $\text{[math]}$ C . $\text{[math]}$ 变亮， $\text{[math]}$ 变暗 $\text{[math]}$ D . $\text{[math]}$ ₁两端电压增大

电动势为 E、内阻为 r 的电源与定值电阻 R₁、R₂及滑动变阻器 R 连接成电路，如图所示．当滑动变阻器的触头由中点滑向 b 端时，下列说法正确的是（）

A . 电压表读数增大，电流表读数减小 B . 电压表读数减小，电流表读数减小 C . 滑动变阻器两端电压增大 D . 滑动变阻器两端电压减小

如图所示，电源电动势为E，内阻为r．当滑动变阻器R₂的滑片P向左滑动时，下列说法正确的是（）

A . 电阻R₃消耗的功率变大 B . 电容器C上的电荷量变大 C . 灯L变暗 D . R₁两端的电压变化量的绝对值小于R₂两端的电压变化量的绝对值

如图所示电路中，当滑动变阻器的滑动触头向下滑动时，A、B两灯亮度的变化情况为（）

A . A灯和B灯都变暗 B . A灯和B灯都变亮 C . A灯变亮，B灯变暗 D . A灯变暗，B灯变亮

某班举行了一次物理实验操作技能比赛，其中一项比赛为用规定的器材设计合理电路，并能较准确地测量某电源的电动势及内阻。给定的器材如下：

A．电流表G（满偏电流10 mA，内阻10 Ω）

B．电流表A（0～0.6A～3A，内阻未知）

C．滑动变阻器R₀（0～100 Ω，1 A）

D．定值电阻R（阻值990 Ω）

E．开关与导线若干

（1）请你用以上实验器材设计测量该电源电动势和内阻的电路图，并画在右边的虚线框中。（要求：为了保证器材的安全，在闭合开关前滑动变阻器的滑动头应置于最右端，即最大电阻处）

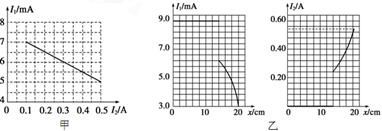

（2）图甲为小刘同学根据上述设计的实验电路利用测出的数据绘出的I₁－I₂图线（I₁为电流表G的示数，I₂为电流表A的示数），则由图线可以得到被测电源的电动势为 V，内阻为 Ω。（结果保留两位有效数字）
（3）另一位小张同学对另一电源也用上面的实验电路进行测量，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表A才有读数，于是该同学根据测出的数据作出了两个电流表读数I与x的关系图，如图乙所示，则根据图象可知，此电池组的电动势为 V，内阻为 Ω。（结果保留三位有效数字）

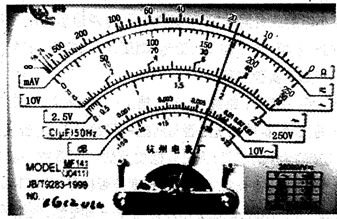

（1）如图所示为小南同学用欧姆挡去测量浴霸里的的白炽灯(220V，275W)不发光时灯丝电阻的表盘照片，但在拍照的时候未把多用电表的选择挡位旋钮拍进去小南同学认为还是能够知道其电阻值，那么你认为此白炽灯的灯丝电阻是Ω。如果照片所拍摄的是直流电流档(量程为5A)的表盘，则所测电流为A。
（2）小南同学想通过实验测量出欧姆表内部电源的电动势和内阻，他在实验室中找到了下列器材：
待测欧姆表(选择“欧姆档”)           电流表A(量程为0.6A，内阻不可忽略)

电压表V量程为3V，内阻非常大)    滑动变阻器R

电键K                            导线若干

(i)连接好电路，将滑动变阻器接入电路的阻值调到最大，闭合开关；

(ⅱ)逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；

(ⅲ)以U为纵坐标，I为横坐标，作U－I图线(U、I都用国际单位)；

(ⅳ)求出U－Ⅰ图线斜率k和在纵轴上的截距a。

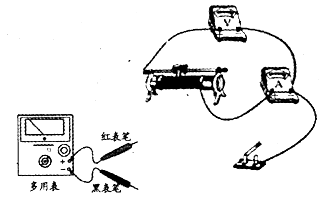

回答下列问题：①请在答卷的实物图上完成电路连线．

②选用k、a、R表示待测电源的电动势E和内阻r的表达式E=，r=，代人数值可得E和r的测量值。

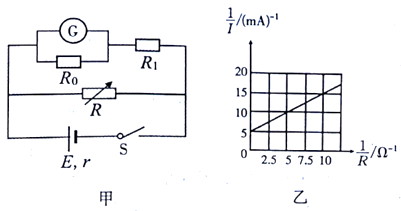

利用如图甲所示电路，可以测量电源电动势和内阻，所用的实验器材有：

待测电源，电阻箱R（最大阻值999.9Ω)，表头G（量程为200μA，内阻为900Ω），定值电阻R₀、R₁ ，开关S，导线若干。

实验步骤如下：

⑴先利用R₀和表头G构成2mA的电流表，再将2mA的电流表改装成量程为6V的电压表，根据题设条件定值电阻的阻值应为：R₀=Ω，R₁=Ω；

⑵将电阻箱阻值调到（选填“最大“或“最小”），闭合开关S；

⑶多次调节电阻箱，记下表头G的示数I和电阻箱相应的阻值R；

⑷以 $\text{[math]}$ 为纵坐标， $\text{[math]}$ 为横坐标，作 $\text{[math]}$ 图线如图乙所示；

⑸若把流过电阻箱的电流视为干路电流，根据 $\text{[math]}$ 是图线求得电源的电动势E=V.内阻r=Ω；

如图所示，电路中电阻R＝10Ω，电源的内电阻r＝2Ω，灯泡L上标有“6V，0.5A”的字样.闭合开关S，灯泡正常发光.求:

图片_x0020_100017

（1）灯泡的功率；
（2）电源的电动势。

测量干电池的电动势和内电阻的实验电路如图甲所示，已知干电池允许的最大供电电流为 $\text{[math]}$ 。

①实验时应选用下列几种滑动变阻器中的（）

A． $\text{[math]}$ ， $\text{[math]}$ B． $\text{[math]}$ ， $\text{[math]}$

C． $\text{[math]}$ ， $\text{[math]}$ D． $\text{[math]}$ ， $\text{[math]}$

②闭合开关S前，滑动变阻器的滑片P应置于（选填“a”或“b”）端。

③根据实验得到的图象如图乙所示，可求得干电池的电动势和内电阻分别为 $\text{[math]}$ V， $\text{[math]}$ Ω。

某组同学选用下列实验器材测量某型号锂电池的电动势E（约9V）和内阻r（约几十欧）：

A．电压表V（量程5V，内阻为4000Ω）

B．灵敏电流表A（量程6mA，内阻为20Ω）

C．电阻箱R₁（0-999.9Ω）

D．定值电阻R₂（4000Ω）

E．定值电阻R₂（1000Ω）

F．开关S一只、导线若干

（1）该组同学从上述器材中选取了B、C、F来测量锂电池的电动势和内阻，实验操作（选填“可行”或“不可行”）

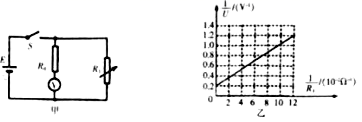

（2）该组同学采用了如下甲图电路来测量锂电池的电动势和内阻，实验需测多组数据及保证器材安全使用，连接在实验线路中的R₀应选（选填“R₂”或“R₃”）
（3）读取并记录电压表的示数及电阻箱接入电路中的阻值，测得多组电压值U及电阻值R₁ ，然后作出 $\text{[math]}$ 图象，如图乙所示，由图中所给的数据可求得锂电池的电动势E=V，内阻r=Ω（保留两位有效数字）。

如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源的电动势E＝30V，内阻r＝1Ω，闭合开关，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈的电阻R_M＝1Ω，则下列说法中正确的是（）

图片_x0020_100016

A . 通过电动机的电流为10A B . 电动机的输入功率为2W C . 电源的输出功率为4W D . 电动机的输出功率为16W

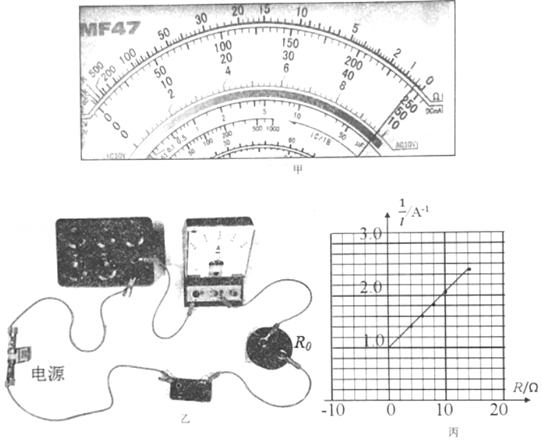

小明同学在实验室里发现了一种新型电池，他想要测量该电池的电动势和内阻。

（1）他先用多用电表粗测电池的电动势，将选择开关调到直流电压挡量程为10V的挡位，将（填”红”或“黑”）表笔接电池的正极，另一表笔接电池的负极，多用电表的指针示数如图甲所示，则粗测的电动势大小为V。
（2）为了精确测量电池的电动势和内阻，小明在实验室找到了开关、电阻箱、电流表（内阻不计）和定值电阻（R₀＝5Ω），电路连接如图乙所示。然后闭合开关，调节电阻箱，测得多组电阻箱接入电路的阻值R及对应的电流表示数I，作出 $\text{[math]}$ ﹣R图象（如图丙）。根据图象求出电池的内阻为Ω．（结果保留2位有效数字）

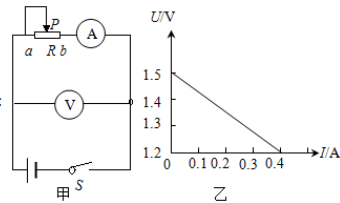

测定电源的电动势和内电阻的实验电路和U—I图象如图所示

图片_x0020_100019

现备有以下器材：

A．干电池1 个

B．滑动变阻器（0〜50Ω）

C．电压表（0〜3V）

D．电压表（0〜15V）

E.电流表（0〜0.6A）

F.电流表（0〜3A）

（1）其中电压表和电流表应选（填字母代号）
（2）如图乙是根据实验数据画出的U—I图象.由此可知这个干电池的电动势E=V，内电阻r= $\text{[math]}$ （保留两位有效数字）

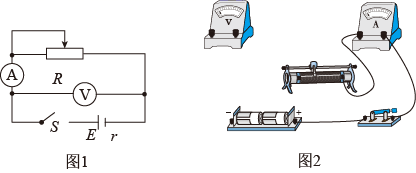

某同学使用图1所示的电路测定某种电池的电动势和内阻。图2已将实验器材进行了部分连接。

图片_x0020_1787489391

（1）请根据实验原理，用笔画线代替导线将图中的实物电路补充完整。

（2）他调节滑动变阻器共测得5组电流和电压的数据（如表）。请在坐标纸中作出该电池路端电压U随电流I变化的U-I图像，根据U-I图像得出该电池的电动势E=V，内阻r= $\text{[math]}$ （均保留三位有效数字）。

顺序	1	2	3	4	5
电流/I	1.72	1.30	0.98	0.63	0.50
电压U/V	1.88	1.92	1.93	1.98	1.99

图片_x0020_100002

（3）如果实验时发现电流表坏了，于是移去电流表，同时用电阻箱替换滑动变阻器。重新连接电路，仍然图像法处理实验数据，获得所测电动势和内阻的值。为了图像是直线应该画出图像（填写“U-R”，“U- $\text{[math]}$ ”，“ $\text{[math]}$ -R”或“ $\text{[math]}$ - $\text{[math]}$ ”）。

用如图所示的电路，做测定两节串联电池组的电动势和内阻的实验。

图片_x0020_100024

①下列说法正确的是（多选）。

A．接线时开关应处于断开状态

B．实验中滑动变阻器不能移到最左端，否则通过电源的短路电流会无穷大

C．做 $\text{[math]}$ 图像时，用直线拟合数据点，对于难以落在直线上的点，应使它们大致均匀地分布在直线两侧

②实验中电压表指针如图所示，示数为V。

图片_x0020_100025

③根据实验数据所做的 $\text{[math]}$ 图像如图所示，可得两节干电池总电动势E=V，总内阻r= $\text{[math]}$ 。（结果均保留三位有效数字）

图片_x0020_100026

某同学要测量一电源（电动势E约为3V）的电动势和内阻。实验室有以下器材：两个相同的电流表 $\text{[math]}$ 和 $\text{[math]}$ （量程为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ）、滑动变阻器 $\text{[math]}$ （最大阻值为5Ω、额定电流为3A）、两个定值电阻 $\text{[math]}$ 、开关S和若干导线。

测量次数	I₁/A	I₂/A
1	0.39	0.10
2	0.33	0.20
3	0.30	0.26
4	0.28
5	0.26	0.34

（1）该同学先将电流表 $\text{[math]}$ ，与定值电阻 $\text{[math]}$ 串联，可改装成量程为V的电压表。

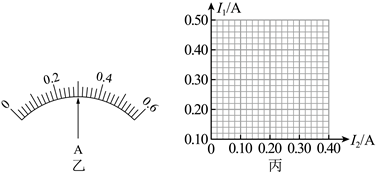

（2）该同学设计了如图甲所示的电路图，通过改变滑动变阻器 $\text{[math]}$ 的阻值，获得了多组数据如下表，第4次测量时，电流表 $\text{[math]}$ 的指针偏转如图乙所示，则电流表的示数为A。
（3）将5组实验数据在图丙中描点画图。并根据图线求出电源电动势E=V，r=Ω。（结果均保留两位小数）

某中学生课外科技活动小组利用铜片、锌片和家乡盛产的橙子制作了橙子电池。

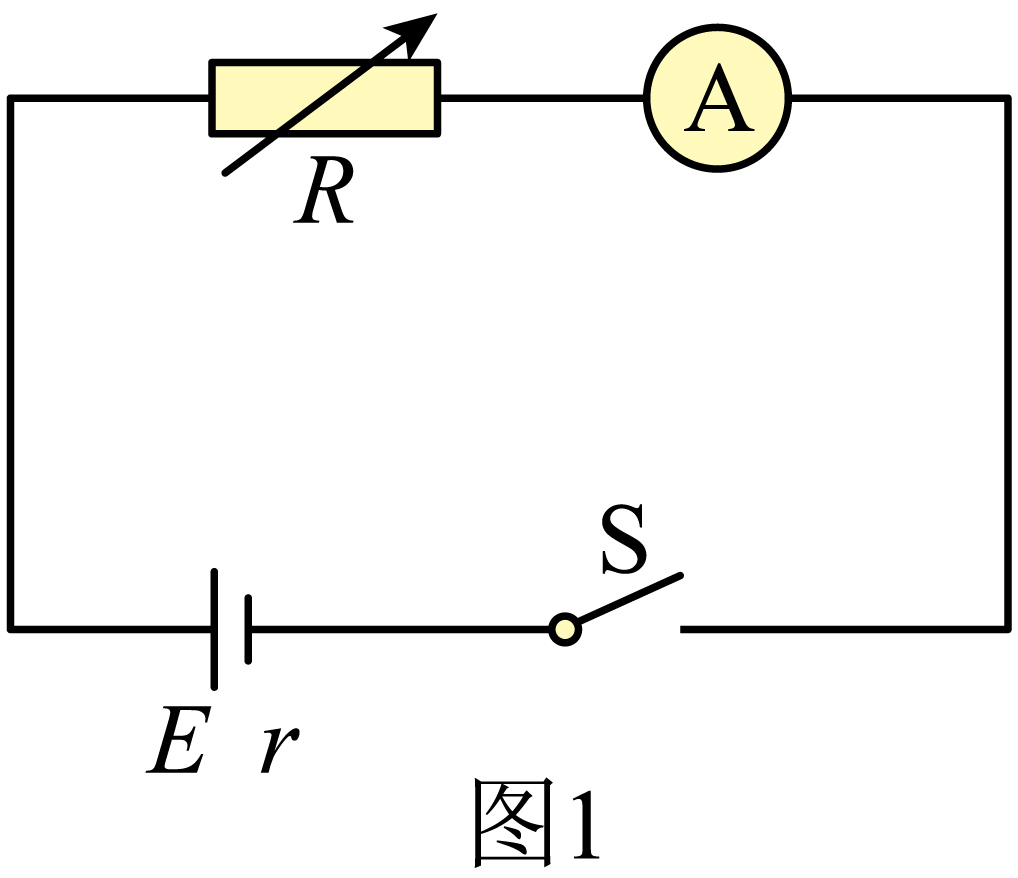

（1）甲同学用如图1所示的实验电路测量这种电池的电动势 $\text{[math]}$ 和内阻 $\text{[math]}$ 。实验室提供备用的器材如下：
A．电流表 $\text{[math]}$ ：内阻为 $\text{[math]}$ ，量程为 $\text{[math]}$
B．电流表 $\text{[math]}$ ：内阻为 $\text{[math]}$ ，量程为 $\text{[math]}$
C．电阻箱 $\text{[math]}$ （ $\text{[math]}$ ）
D．电阻箱 $\text{[math]}$ （ $\text{[math]}$ ）
E. 开关一个，导线若干
实验中，电流表应选，电阻箱应选（填写所给器材的序号ABCDE）。

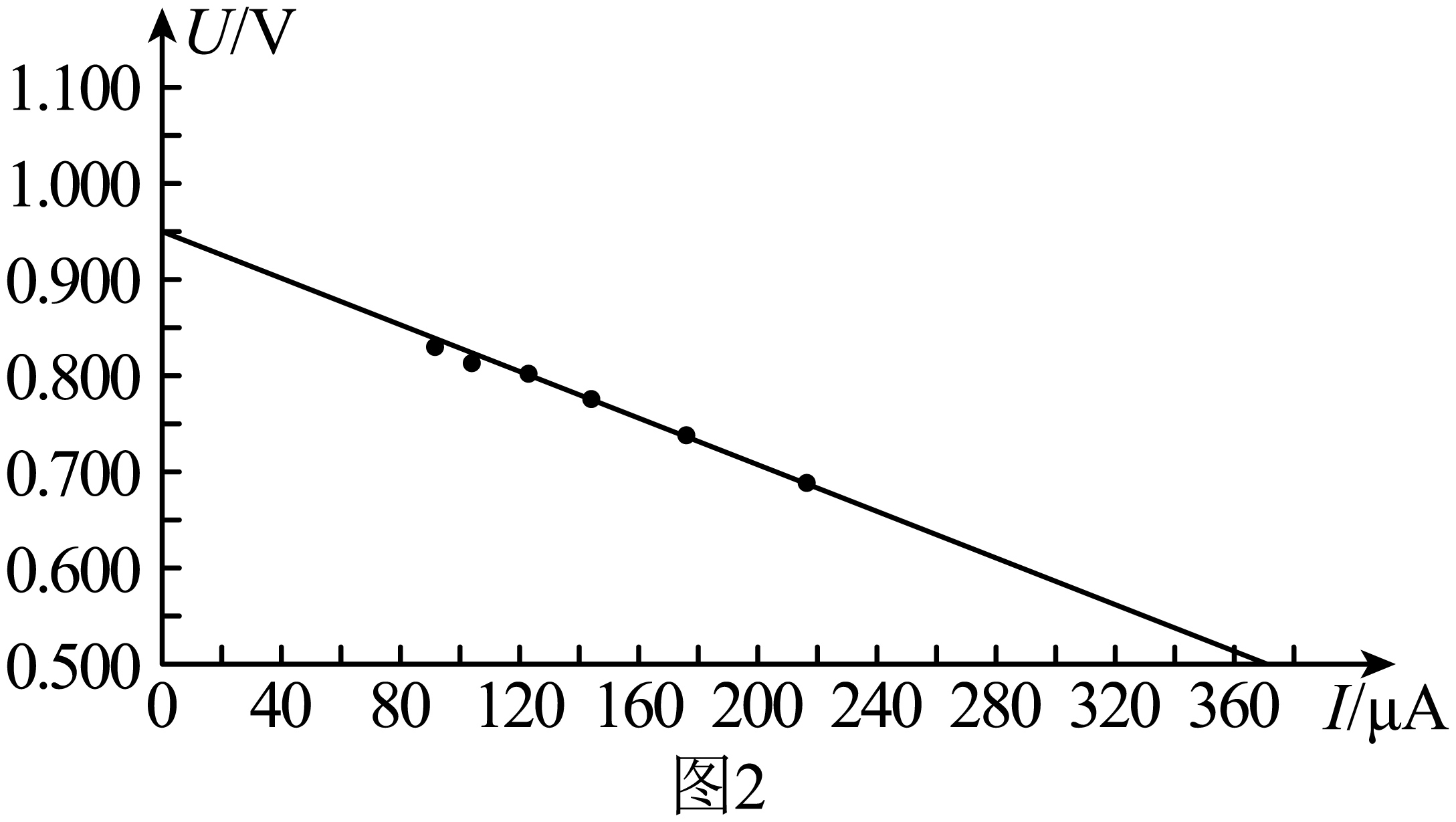

（2）甲同学正确连接电路后，调节电阻箱 $\text{[math]}$ 的阻值，测得多组 $\text{[math]}$ 、 $\text{[math]}$ 值，转换后作出的 $\text{[math]}$ 图像如图2所示，则从图像中可得出该橙子电池的电动势为 $\text{[math]}$ $\text{[math]}$ ，内阻为 $\text{[math]}$ $\text{[math]}$ （均保留两位有效数字）。
（3）乙同学将四个这样的水果电池串联起来给“ $\text{[math]}$ ， $\text{[math]}$ ”的小灯泡供电，灯泡仍不发光，检查电路无故障，请分析灯泡不亮的原因：。
