如图所示，当变阻器滑动片向下滑动时，下列判断正确的是( )

A . L₁、L₂灯都变暗 B . L₁、L₂灯都变亮 C . L₁灯变亮， L₂灯变暗 D . L₁灯变暗，L₂灯变亮

通过电阻R的电流为I时，在t时间内产生的热量为Q ，若电阻为2R ，电流为2I ，则在t时间内产生的热量为Q ．

在测定一节干电池的电动势和内阻的实验中，备有下列器材：

A．干电池（电动势约为1.5V，内阻小于1.5Ω）

B．电流表G（满偏电流2mA，内阻10Ω）

C．电流表A（0～0.6A，内阻约0.1Ω）

D．滑动变阻器R₁（0～20Ω，10A）

E．滑动变阻器R₂（0～100Ω，1A）

F．定值电阻R₃=990Ω G．开关、导线若干

（1）为方便且能较准确地进行测量，应选用滑动变阻器（填写序号）．

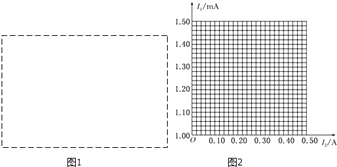

（2）请在如图1的虚线框内画出利用本题器材所设计的测量电池电动势和内阻的实验电路图．
（3）某同学根据他设计的实验测出了6组I₁（电流表G的示数）和I₂（电流表A的示数），请在如图2所示的坐标纸上作出I₁和I₂的关系图线．
序号
1
2
3
4
5
6
I₁/mA
1.40
1.36[
1.35
1.28
1.20
1.07
I₂/A
0.10
0.15
0.23
0.25
0.35
0.50
（4）根据图线可得，被测电池的电动势为 V，内阻为Ω．

某实验小组需测量一电源的电动势和内阻，实验室提供的实验器材有：

待测电源（E 大约 3V，r 大约 1.0Ω）

电阻箱 R（最大阻值为 99.9Ω）

电阻 R₁（阻值为 5.0Ω）

电阻 R2（阻值为 990Ω）

E电流计（量程为 2.5mA，内阻为 R_g=10.0Ω）

开关，导线若干．

（1）请在图1虚线框中完成电路图，并将仪器的符号标在图中．
（2）实验中得到了多组电阻箱的阻值 R 和对应的电流计的读数 I，并做出如图2所示的 $\text{[math]}$ ﹣ $\text{[math]}$ 关系图像，若已知图像斜率为 k，纵截距为 b，则电源电动势E=，内阻 r=．（要求用测得的物理量和已知物理量的符号表示，电阻 R₂的分流作用忽略不计）

在“测定电池的电动势和内阻”实验中，某同学利用图甲所示电路来测量某电池的电动势和和内电阻．实验时将滑动变阻器的滑片从最左端开始向右移动，依次记录五组电压表和电流表的示数（电表均视为理想电表），并将数据U﹣I图中描出．

（1）最后记录的数据是对应图乙中的（填“P点”或“Q点”）
（2）根据图线可得电动势E=V，内电阻r=Ω．

如图所示，已知R₁=R₂=R₃=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）

A . 1V B . 1.2V C . 2V D . 4V

某实验小组利用如图1所示电路测定一节电池的电动势和内电阻，备有下列器材：

①待测电池，电动势约为1.5V（小于1.5V）

②电流表，量程3mA

③电流表，量程0.6A

④电压表，量程1.5V

⑤电压表，量程3V

⑥滑动变阻器，0～20Ω

⑦开关一个，导线若干

（1）请选择实验中需要的器材（填标号）．
（2）小组由实验数据作出的U﹣I图象如图2所示，由图象可求得电源电动势为V，内电阻为Ω．

电路图如图所示，电源电动势为20V、内阻r=3Ω，滑动变阻器的最大阻值为20Ω，定值电阻R₀=2Ω．则下列说法正确的是（）

A . R=5Ω时，R₀消耗的功率最大 B . R=3Ω时，电源输出的功率最大 C . R=5Ω时，R消耗的功率最大 D . 电源最大输出的功率为20W

受动画片《四驱兄弟》的影响，越来越多的小朋友喜欢上了玩具赛车，某玩具赛车充电电池的输出功率P随电流I的变化图象如图所示，由图可知下列选项错误的是（）

A . 该电池的电动势 $\text{[math]}$ =4 V B . 该电池的内阻r=1 Ω C . 该电池的输出功率为3 W时，电路中的电流可能为1 A D . 输出功率为3 W时，此电源的效率一定为25%

用图甲中所示的电路测定一种特殊的电池的电动势和内阻，它的电动势E约为8V，内阻r约为30Ω，已知该电池允许输出的最大电流为40mA。为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有:

图片_x0020_1070793677 图片_x0020_796926168

A.电流表A(量程0.05A，内阻约为0.2Ω)

B.电压表V(量程6V，内阻20kΩ)

C.定值电阻R₁(阻值100Ω，额定功率1W)

D.定值电阻R₂(阻值200Ω，额定功率1W)

E.滑动变阻器R₃(阻值范围0~10Ω，额定电流2A)

F.滑动变阻器R₄(阻值范围0~750Ω，额定电流1A)

G.导线和单刀单掷开关若干个

（1）为了电路安全及便于操作，定值电阻应该选；滑动变阻器应该选。(均填写器材名称代号)
（2）接入符合要求的实验器材后，闭合开关S，调整滑动变阻器的阻值，读取电压表和电流表的示数。取得多组数据，作出了如图乙所示的图线。根据图象得出该电池的电动势E为V，内阻r为Ω。(结果均保留2位有效数字)

小明家正在使用的电器有电灯、电脑、洗衣机、，小明从家里的电能表中得知电器在时间t内消耗的总电能为W。设小明家的供电电压为U，总电流为I，上述电器的总电阻为R，总功率为P。则下列关系式正确的是（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

某同学要测定三节干电池组成电池组的电动势和内阻，实验室中提供如下器材：

A．电流表G（满偏电流5mA，内阻10Ω）

B．电流表（量程0.6A，内阻0.5Ω）

C．电压表（量程15V，内阻约为6kΩ）

D．滑动变阻器（0～10Ω，额定电流为2A）

E．定值电阻R₀（阻值990Ω）

D．电建S一个，导线若干．

图片_x0020_1996676651

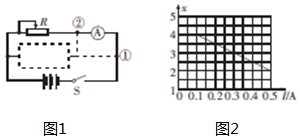

（1）完成虚线框内的电路连接．为了减小实验误差以及便于数据处理，电路图1中的导线应该连接到（填“①”或“②”）的位置．
（2）调节滑动变阻器，测得虚线框中电表的示数x与电流表的示数I的多组数值，作出x﹣I图象如图2所示，则由图线可以得到被测电池组的电动势E=V，内阻r=Ω（保留两位有效数字）．
（3）实验时，小明进行多次测量，花费了较长的时间，测量期间一直保持电路闭合．其实，从实验误差考虑，这样的操作不妥，因为．

在实验室测量两个直流电源的电动势和内阻。电源甲的电动势大约为4.5V，内阻大约为1.5Ω；电源乙的电动势大约为1.5V，内阻大约为1Ω．由于实验室条件有限，除了导线、开关外，实验室还能提供如下器材：

A．量程为0～3V的电压表V

B．量程为0～0.6A的电流表A₁

C．量程为0～3A的电流表A₂

D．阻值为4.0Ω的定值电阻R₁

E．阻值为100Ω的定值电阻R₂

F．最大阻值为10Ω的滑动变阻器R₃

G．最大阻值为100Ω的滑动变阻器R₄

（1）选择电压表、电流表、定值电阻、滑动变阻器等器材，采用图甲所示电路测量电源甲的电动势和内阻。
①定值电阻应该选择（填“D”或“E”）；电流表应该选择（填“B”或“C”）；滑动变阻器应该选择（填“F”或“G”）。

②分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，计算机拟合得到如图乙所示U﹣I图象，U和I的单位分别为V和A，拟合公式为U＝﹣5.8I+4.6．则电源甲的电动势E＝V，内阻r＝Ω．（保留两位有效数字）

③在测量电源甲的电动势和内阻的实验中，产生系统误差的主要原因是。

A．电压表的分流作用 B．电压表的分压作用

C．电流表的分压作用 D．电流表的分流作用

E．定值电阻的分压作用
（2）为了简便快捷地测量电源乙的电动势和内阻，选择电压表、定值电阻等器材，采用图丙所示电路。
①定值电阻应该选择（填“D”或“E”）。

②实验中，首先将K₁断开，K₂闭合，电压表示数为1.49V．然后将K₁、K₂均闭合，电压表示数为1.18V，则电源乙电动势E＝V，内阻r＝Ω．（小数点后保留两位小数）

用图甲所示的电路，测定一节旧干电池的电动势和内阻。除电池、开关和导线外，可供使用的实验器材还有：

双量程电流表：A（量程0~0.6A，0~3A）

双量程电压表：V（量程0~3V，0~15V）

滑动变阻器： $\text{[math]}$ （阻值范围0~10Ω，额定电流2A）； $\text{[math]}$ （阻值范围0~100Ω，额定电流1A）

（1）为了调节方便，测量精度更高，实验中应选用电流表的量程为A，电压表的量程为V，应选用滑动变阻器（填写滑动变阻器符号）。

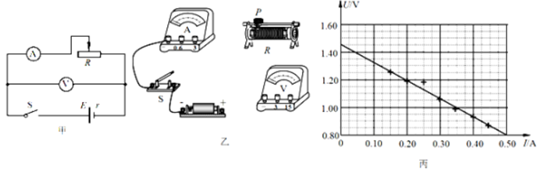

（2）根据图甲将图乙中的实物正确连接，注意闭合开关时滑动变阻器的滑片P应处于正确的位置并选择正确的电表量程进行连线。

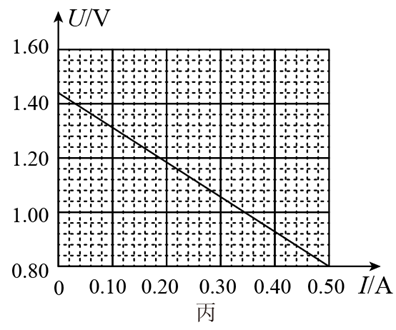

（3）通过多次测量并记录对应的电流表示数I和电压表示数U，利用这些数据在图丙中画出了U-I图线。由图线可以得出此干电池的电动势E=V（保留3位有效数字），内电阻r=Ω（保留2位有效数字）。
（4）引起该实验的系统误差的主要原因是（______）

A . 由于电压表的分流作用造成电流表读数总是比电源实际输出的电流小 B . 由于电压表的分流作用造成电流表读数总是比电源实际输出的电流大 C . 由于电流表的分压作用造成电压表读数总是比路端电压小 D . 由于电流表的分压作用造成电压表读数总是比路端电压大
（5）某同学利用如图所示的电路测定干电池的电动势和内电阻，经过正确的操作获得了若干组实验数据，据此描绘出的U-I图像（其中U、I分别为电压表和电流表的读数）如下图中的实线所示______。

A . B . C . D .

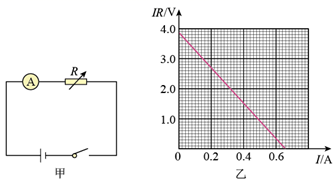

如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的 $\text{[math]}$ 图线，以下实验结论正确的是（）

A . 电池电动势的测量值偏小 B . 电池内阻的测量值为 $\text{[math]}$ C . 外电路发生短路时的电流为 $\text{[math]}$ D . 电压表的示数为 $\text{[math]}$ 时，外电路的电功率为 $\text{[math]}$

小明同学打算估测5个相同规格电阻的阻值。现有一个量程为0.6 A的电流表、一个电池组（电动势E不大于4.5 V、内阻r未知）、一个阻值为R₀的定值电阻、一个阻值为R₁的定值电阻（用作保护电阻），开关S和导线若干。他设计了如图（a）所示的电路，实验步骤如下：

第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R。

第二步∶取下待测电阻，在A、B之间接入定值电阻R₀ ，记下电流表的示数I₀。

第三步∶取下定值电阻R₀ ，将n个（n=1，2，3，4，5）待测电阻串联后接入A、B之间，记下串联待测电阻的个数n与电流表对应示数I_n。

请完成如下计算和判断∶

（1）根据上述第二步， $\text{[math]}$ 与R₀、R₁、E、r的关系式是 $\text{[math]}$ =。
（2）定义 $\text{[math]}$ ，则Y与n、R、R₀、E的关系式是Y=。

（3）已知R₀=12.0Ω，实验测得I₀=0.182 A，得到数据如下表∶

n	1	2	3	4	5
I_n/A	0.334	0.286	0.250	0.224	0.200
Y/A^-1	2.500	1.998	1.495	1.030	0.495

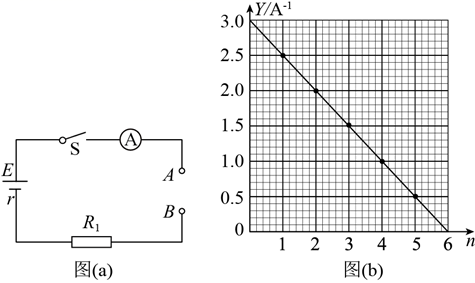

根据上述数据作出 $\text{[math]}$ 图像，如图（b）所示，可得R=Ω（保留2位有效数字），同时可得E=V（保留2位有效数字）。

（4）本实验中电流表的内阻对表中Y的测量值影响（选填“有"或“无"）。

利用电流表和电压表测定一节干电池的电动势和内阻。现提供的器材如下：

A．电压表（量程为 $\text{[math]}$ ）；

B．电压表（量程为 $\text{[math]}$ ）；

C．电流表（量程为 $\text{[math]}$ ）；

D．滑动变阻器（最大阻值为 $\text{[math]}$ ）；

E．滑动变阻器（最大阻值为 $\text{[math]}$ ）；

F．开关和导线若干。

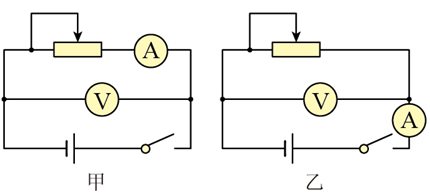

（1）实验设备中电流表的内阻与电池的内阻差不多大，为了尽量减小实验误差，应该选择的实验电路是（选填“甲”或“乙”）。
（2）实验中电压表应选用，滑动变阻器应选用。（选填相应器材前的字母）
（3）用所选器材按照选好的电路图连接好电路后，将滑动变阻器的滑片置于合适位置，闭合开关S，通过调整滑动变阻器的滑片，得到多组电流 $\text{[math]}$ 和电压 $\text{[math]}$ 。根据实验数据，绘制出如图丙所示的 $\text{[math]}$ 图像，由图线可求出电源的电动势 $\text{[math]}$ $\text{[math]}$ 、内阻 $\text{[math]}$ $\text{[math]}$ 。（结果均保留小数点后两位）

某中学的物理兴趣小组计划测量－组旧蓄电池的电动势和内阻。实验的电路图如图甲所示，实验操作过程如下：闭合开关，读出电流表的示数I和电阻箱的阻值R，记录多组I、R的值，根据实验数据在图乙中作图，回答下列问题：

（1）根据乙图，可知电池的电动势E=V，内阻r=Ω。（计算结果均保留三位有效数字）
（2）分析实验方案发现，电流表内阻对实验精确度有较大影响，测得电流表内阻为1.00Ω，则电源内阻的精确值为。

为了测量一节干电池的电动势和内阻，某实验小组设计了如图所示的电路，实验室准备了下列器材供选用：

A．待测干电池一节；

B．直流电流表A₁（量程为 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

C．直流电流表A₂（量程为 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

D．直流电压表V₁（量程为 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

E．直流电压表V₂（量程为 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

F．定值电阻 $\text{[math]}$ （阻值为 $\text{[math]}$ ）；

G．滑动变阻器 $\text{[math]}$ （阻值范围为 $\text{[math]}$ ，允许最大电流为 $\text{[math]}$ ）；

H．滑动变阻器 $\text{[math]}$ （阻值范围为 $\text{[math]}$ ，允许最大电流为 $\text{[math]}$ ）；

I．开关S与导线若干．

（1）实验中电流表应选用，电压表应选用，滑动变阻器应选用。（填写对应器材前的字母代号）

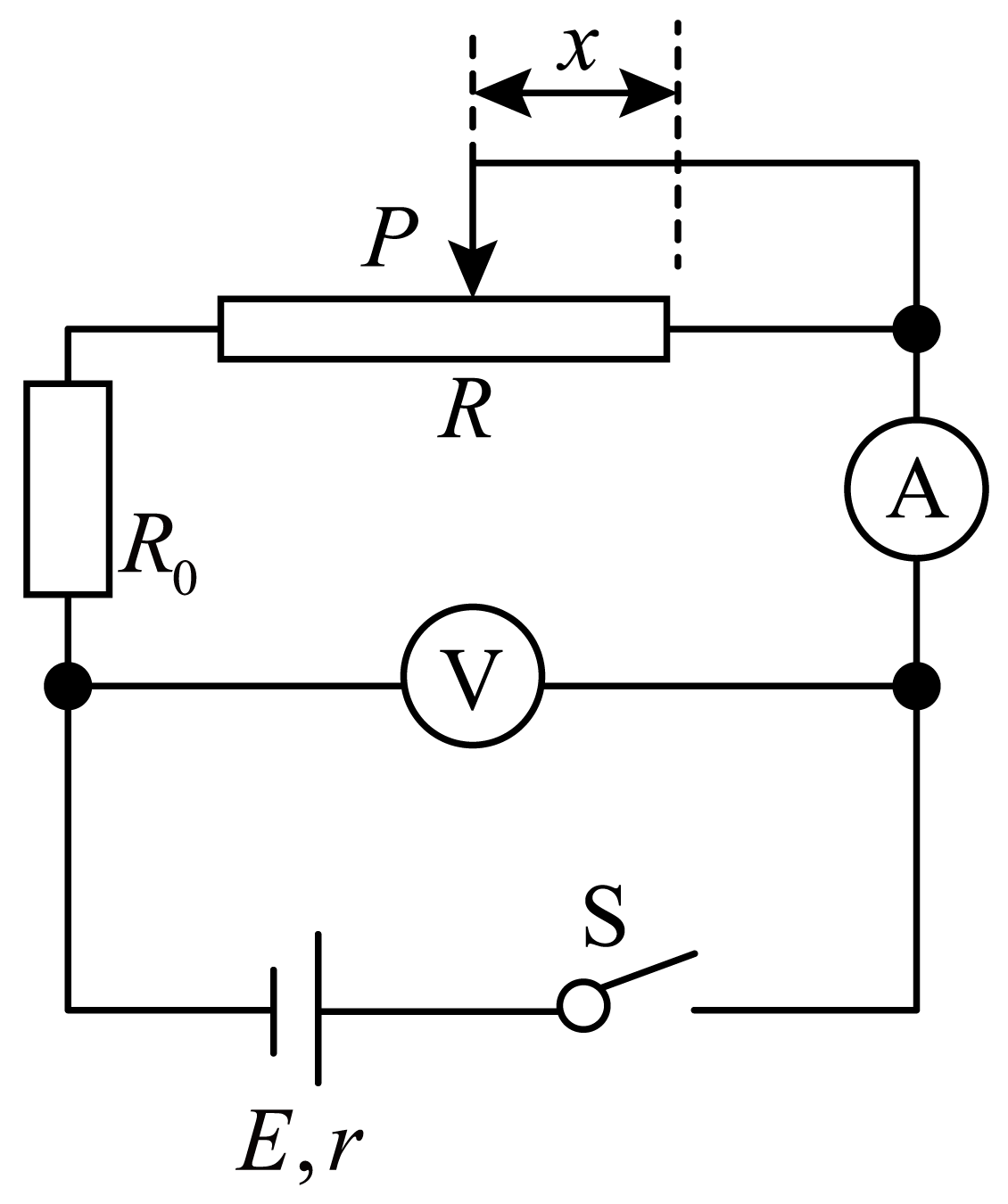

（2）实验小组在进行实验时，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上开关S后发现滑片P向左滑过一段距离x后电流表才有示数，于是该组同学分别作出了电压表示数U与x、电流表示数I与x的关系图，如图所示，则根据图像可知，干电池的电动势测量值为 $\text{[math]}$ （结果保留两位小数），其测量值（填“大于”“等于”或“小于”）真实值；内阻的测量值为 $\text{[math]}$ ，其测量值（填“大于”“等于”或“小于”）真实值。

某组学生测电池组的电动势和内阻，选用的实验器材有：

电压表（量程 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

电流表（量程 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

滑动变阻器（ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）；

待测电池组（电动势约为 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）；

开关、导线若干。

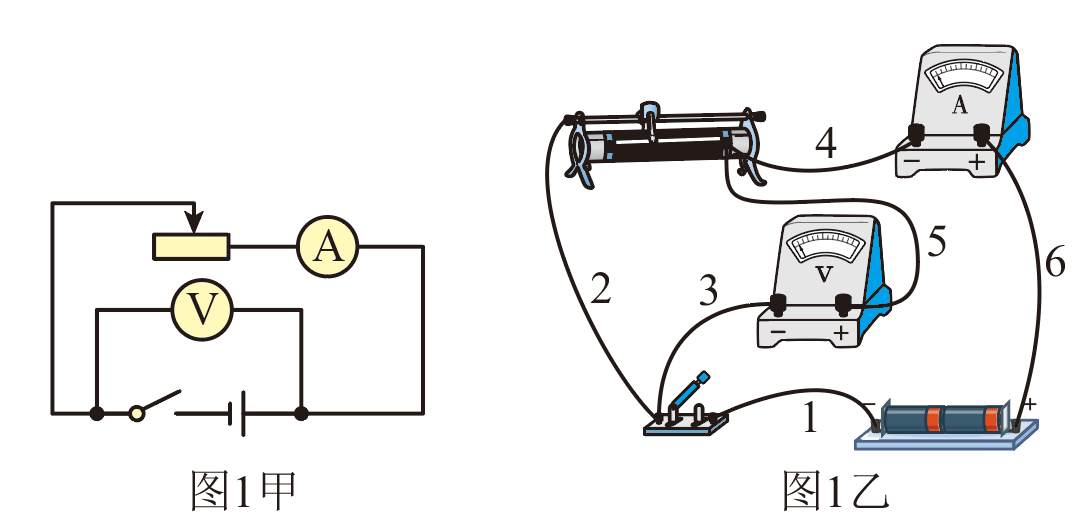

（1）该小组按照图1甲所示的原理图，连接实物电路，如图1乙所示，经仔细检查，发现电路中有一条导线连接不当，这条导线对应的编号是（选填导线编号），应该从电压表接到电流表的（选填“a”或者“b”）端。

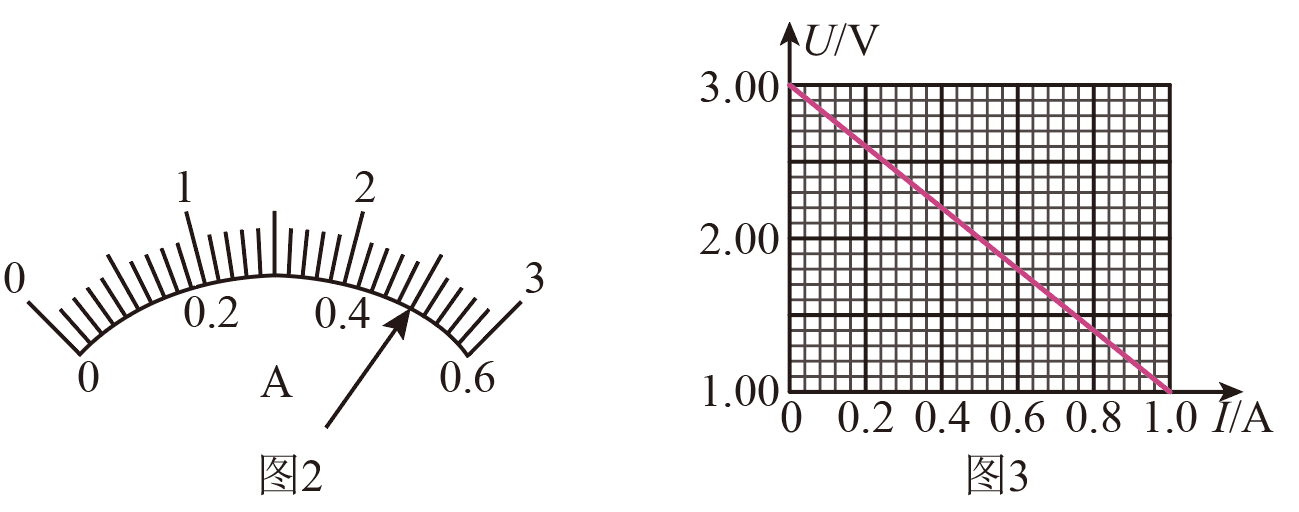

（2）改正这条导线的连接后开始实验，某次测量时，其电流表示数如图2所示，电流表的量程为 $\text{[math]}$ ，则电流 $\text{[math]}$ A。
（3）该组同学利用实验过程中所记录电压表和电流表的示数，在 $\text{[math]}$ 坐标纸上描点绘图，得到一条直线，如图3所示。根据该图线可知，该电池组的电动势 $\text{[math]}$ V（结果保留小数点后两位），内阻 $\text{[math]}$ $\text{[math]}$ （结果保留小数点后两位）。

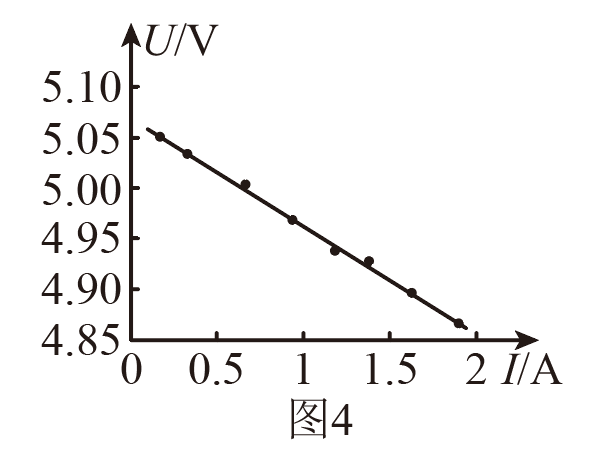

（4）该组同学想研究充电宝的电源特性。他们把某充电宝作为一个电源，让它对负载供电，测得其路端电压U和电流I的关系，得到 $\text{[math]}$ 图像，如图4所示。
①通过该 $\text{[math]}$ 图像，说明充电宝在对负载供电过程中，其电动势和内阻的特点。
②充电宝的铭牌通常标注的“ $\text{[math]}$ ”（毫安时）的数量，即它充满电后全部放电的电荷量。该充电宝铭牌上标注“ $\text{[math]}$ ”。关于该充电宝，下列说法正确的是（选填选项前的字母）。
A． $\text{[math]}$ 是能量单位
B．理论上该充电宝充满电后全部放出 $\text{[math]}$ 的电荷量
C．理论上该充电宝充满电后全部放出 $\text{[math]}$ 的电荷量
D．该充电宝最多能储存能量约为 $\text{[math]}$

序号	1	2	3	4	5	6
I₁/mA	1.40	1.36[	1.35	1.28	1.20	1.07
I₂/A	0.10	0.15	0.23	0.25	0.35	0.50
