第4节闭合电路的欧姆定律知识点题库

如图所示A灯与B灯的电阻相同，当滑动变阻器R的滑动片P向上滑动时，两灯亮度变化是（）

A . A灯变暗，B灯变暗 B . A灯变暗，B灯变亮 C . A灯变亮，B灯变亮 D . A灯变亮，B灯变暗

在图中所示的电路中，当滑动变阻器的滑动触片向 b端移动时（）

A . 伏特表 V和安培表A的读数都减小 B . 伏特表V和安培表A的读数都增大 C . 伏特表V的读数增大，安培表A的读数减小 D . 伏特表V的读数减小，安培表A的读数增大

已知电流的热效应焦耳定律的公式Q=I²RT ，并计算通过的电流为2安培，电阻为1000欧通电时间10秒产生的电热．

三个阻值相同的电阻，它们的额定电压均为8 V，现将两个电阻并联后再与第三个电阻串联，这个电路允许的总电压的最大值为( )

A . 8 V B . 10 V C . 12 V D . 16 V

某同学要测量一节干电池的电动势和内电阻。

（1）
实验室除提供开关S和导线外，有以下器材可供选择：
电压表：V(量程3V，内阻R_v=10kΩ)
电流表：G(量程3mA，内阻R_g=100Ω)
电流表：A(量程3A，内阻约为0.5Ω)
滑动变阻器：R₁（阻值范围0〜10Ω，额定电流2A)
R₂（阻值范围0〜1000Ω，额定电流1A)
定值电阻：R₃=0.5Ω
该同学依据器材画出了如图1所示的原理图，他没有选用电流表A的原因是。
（2）该同学将电流表G与定值电阻R₃并联，实际上是进行了电表的改装，则他改装后的电流表对应的量程是A。
（3）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器(填写器材的符号）
（4）该同学利用上述实验原理图测得数据，以电流表G读数为横坐标，以电压表V读数为纵坐标绘出了如图2所示的图线，根据图线可求出电源的电动势E=V (结果保留三位有效数字)，电源的内阻r=Ω (结果保留两位有效数字）。

如图所示的电路中，电源的电动势为E，内阻为r．当可变电阻的滑片P向b移动时，电压表V₁的示数U₁与电压表V₂的示数U₂的变化情况是（）

A . U₁变大，U₂变小 B . U₁变大，U₂变大 C . U₁变小，U₂变小 D . U₁变小，U₂变大

每个太阳能电池的电动势为0.50V，短路电流为0.04A，则：

（1）求该电池的内阻为多少？
（2）如用5个这样的太阳能电池串联，则串联后总的电动势和总的电阻分别为多少？
（3）现用多个这种太阳能电池串联对标称值为“2.0V、0.04W”的用电器供电，则需要多少个这样的太阳能电池才能使用电器正常工作？

在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）

A . 如外电压增大，则内电压增大，电源电动势也会随之增大 B . 电路中并联的用电器增加时，路端电压一定增大 C . 把伏特表直接和电源连接时，伏特表的示数总小于电源电动势 D . 如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量

如图电路中，电源内阻不可忽略，R₁=10Ω，R₂=8Ω，当开关S扳到位置1时，电压表示数为2.0V，当开关S扳到位置2时，电压表示数有可能是（）

A . 2.2V B . 1.9V C . 1.6V D . 1.3V

如图所示，电阻R₁＝8Ω，电动机绕组电阻R₀＝2Ω，当电键K断开时，电阻R₁消耗的电功率是2.88W；当电键闭合时，电阻R₁消耗的电功率是2W，若电源的电动势为6V。求：电键闭合时，电动机输出的机械功率。

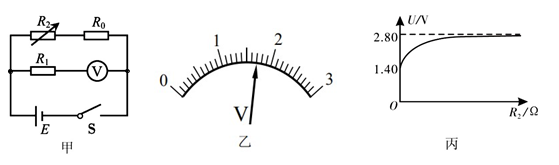

为测量某一电源的电动势和内阻，小明设计的实验电路如图甲，所用到的器材有：待测电源 E，定值电阻 R₀ （阻值等于 9 Ω），定值电阻 R₁ （阻值等于 9 kΩ），电阻箱 R₂（阻值范围 0～9999 Ω），电压表 V（量程 0～3 V，内阻等于 3 kΩ），开关 S，导线若干。

（1）小明连接好电路，闭合开关 S 后发现，无论怎样调节电阻箱，电压表的指针都不偏转。他怀疑电压表发生故障，因此拿来一个表盘中央电阻刻度为“30”的多用电表，用电阻挡进行检测，操作如下：
①保持开关 S 闭合；

②对多用电表进行机械调零后，将选择开关置于×100 Ω 挡，再进行欧姆调零；

③将多用电表的红表笔接电压表的正接线柱，另一只表笔接电压表的负接线柱，观察多用电表指针的偏转情况。

以上操作存在两处错误，请指出并改正。
（2）排除故障后，闭合开关 S，将电阻箱的阻值由零开始逐渐增大，记录若干组电阻箱的阻值 R₂ 和对应的电压表读数 U。某次测量中，电压表的示数如图乙，该示数为V，此时电路中的路端电压为V。
（3）小明将得到的数据在 U﹣R₂ 坐标系中描点连线，得到如图丙的曲线，其中虚线 U= 2.80 V 为曲线的渐近线，可得待测电源的电动势 E = V，内阻 r =Ω。
（4）若以 $\text{[math]}$ 为纵坐标，以为横坐标，则可使根据本实验数据作出的图线变为一条直线。

用伏安法测电源电动势和内电阻，已知电流表内阻和电源内电阻相比，不可忽略，画出的（甲）、（乙）两种可供选用的测量电路．

（1）为提高电动势和内电阻的测量精度，应选用的电路是．
（2）由实验数据做出如图（丙）所示图线，则该电源的内电阻r=Ω．
（3）产生系统误差的主要原因是．
（4）在实验过程中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化，能正确反映P－U关系的图像是。

为了测量一个电动势约为6V~8V，内电阻小于 $\text{[math]}$ 的电源，由于直流电压表量程只有3V，需要将这只电压表通过连接一固定电阻（用电阻箱代替），改装为量程9V的电压表，然后再用伏安法测电源的电动势和内电阻，以下是他们的实验操作过程：

（1）把电压表量程扩大，实验电路如图甲所示，实验步骤如下，完成填空。
第一步：按电路图连接实物

第二步：把滑动变阻器滑动片移到最右端，把电阻箱阻值调到零

第三步：闭合电键，把滑动变阻器滑动片调到适当位置，使电压表读数为3.0V

第四步：把电阻箱阻值调到适当值，使电压表读数为V。

第五步：不再改变电阻箱阻值，保持电压表和电阻箱串联，撤去其它线路，即得量程为9V的电压表
（2）以上实验可供选择的器材有：
A．电压表（量程为3V，内阻约 $\text{[math]}$ ）

B．电流表（量程为3A，内阻约 $\text{[math]}$ ）

C．电阻箱（阻值范围 $\text{[math]}$ ）

D.电阻箱（阻值范围 $\text{[math]}$ ）

E.滑动变阻器（阻值为 $\text{[math]}$ ，额定电流3A）

F.滑动变阻器（阻值为 $\text{[math]}$ ，额定电流0.2A）

电阻箱应选，滑动变阻器应选。

③用该扩大了量程的电压表（电压表的表盘没变），测电源电动势E和内电阻r，实验电路如图乙所示，得到多组电压表U和电流I的值，并作出U—I图线如图丙所示，可知电池的电动势为V，内电阻为 $\text{[math]}$ 。（结果保留2位有效数字）

某同学要用电阻箱和电压表测量某水果电池组的电动势和内阻，考虑到水果电池组的内阻较大，为了提高实验的精确度，需要测量电压表的内阻。实验器材中恰好有一块零刻度在中央的双电压表，该同学便充分利用这块电压表，设计了如图所示的实验电路，既能实现对该电压表的内阻的测量，又能利用该表完成水果电池组电动势和内阻的测量，他用到的实验器材有：

待测水果电池组（电动势约 $\text{[math]}$ ，内阻约 $\text{[math]}$ ）、双向电压表（量程为 $\text{[math]}$ ，内阻约为 $\text{[math]}$ ）、电阻箱（ $\text{[math]}$ ）、滑动变阻器（ $\text{[math]}$ ），一个单刀双掷开关及若干导线。

（1）该同学按如图所示电路图连线后，首先测出了电压表的内阻。请完善测量电压表内阻的实验步骤：
①将 $\text{[math]}$ 的滑动触头滑至最左端，将 $\text{[math]}$ 拨向1位置，将电阻箱阻值调为0；

②调节 $\text{[math]}$ 的滑动触头，使电压表示数达到满偏；

③保持不变，调节 $\text{[math]}$ ，使电压表的示数达到；

④读出电阻箱的阻值，记为 $\text{[math]}$ ，则电压表的内阻 $\text{[math]}$ 。
（2）若测得电压表内阻为 $\text{[math]}$ ，可分析此测量值应（选填“大于”“等于”或“小于”）真实值。
（3）接下来测量水果电池组的电动势和内阻，实验步骤如下：
①将开关 $\text{[math]}$ 拨至（选填“1”或“2”）位置，将 $\text{[math]}$ 的滑动触片移到最端，不再移动；

②调节电阻箱的阻值，使电压表的示数达到一个合适值，记录下电压表的示数和电阻箱的阻值；

③重复步骤②，记录多组电压表的示数及对应的电阻箱的阻值。
（4）若将电阻箱与电压表并联后的阻值记录为 $\text{[math]}$ ，作出 $\text{[math]}$ 图象，则可消除系统误差，如图所示，其中纵截距为 $\text{[math]}$ ，斜率为 $\text{[math]}$ ，则电动势的表达式为，内阻的表达式为。

指针式多用表欧姆档的内部电路是由直流电源、调零电阻和表头相串联而成，现设计一个实验，测量多用表“×1Ω”挡的内部电源的电动势和内部总电阻。给定的器材有：待测多用电表，量程为100mA的电流表，最大电阻为20Ω的滑动变阻器，鳄鱼夹，开关，导线若干。实验过程如下：

图片_x0020_100030

（1）实验前将多用电表调至“×1Ω”挡，将红黑表笔短接，调节旋钮，使指针指在（选填“电阻”、“电流”）的零刻度；

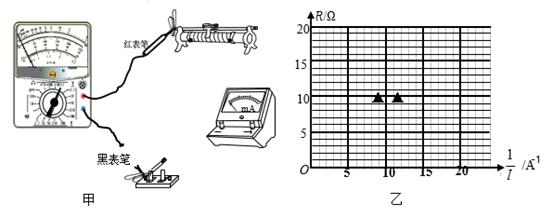

（2）用鳄鱼夹将红、黑表笔固定在如图甲的两接线柱上，请用笔画线代替导线将图甲电路连接完整；

（3）调节滑动变阻器，读出多用表示数R、毫安表示数I，求出电流倒数1，记录在下面的表格中，请根据表格数据在图乙的坐标系中描点作图；

R/Ω	4	7	10	14	18	20
I/×10^-3A	78.0	67.0	60.0	52.0	45.0	43.0
$\text{[math]}$ /A^-1	12.8	14.9	16.7	19.2	22.2	23.2

（4）请通过图线求出多用表内部电源的电动势为V（结果保留三位有效数字）；
（5）电流表存在一定的内阻，这对实验结果（选填“有影响”、“无影响”）

在如图所示的图像中，直线A为某一电源的路端电压与电源输出电流的关系图像，直线B为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路。由图像可知（）

图片_x0020_100014

A . 电阻R的阻值为1Ω B . 电源的内阻为2Ω C . 电源的输出功率为2W D . 电源的效率为66.7%

用如图所示电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了保护电路，电路中用一个定值电阻 $\text{[math]}$ 起保护作用。除电池、开关和导线外，可供使用的实验器材还有：

图片_x0020_1270330757

（a）电流表（量程 $\text{[math]}$ 、 $\text{[math]}$ ）；

（b）电压表（量程 $\text{[math]}$ 、 $\text{[math]}$ ）；

（c）定值电阻（阻值 $\text{[math]}$ 、额定功率5W）；

（d）定值电阻（阻值 $\text{[math]}$ 、额定功率 $\text{[math]}$ ）；

（e）滑动变阻器（阻值范围 $\text{[math]}$ 、额定电流2A）；

（f）滑动变阻器（阻值范围 $\text{[math]}$ 、额定电流1A）。那么：

（1）要正确完成实验， $\text{[math]}$ 应选择 $\text{[math]}$ 的定值电阻，应选择阻值范围是 $\text{[math]}$ 的滑动变阻器。

（2）一位同学测得的六组数据如下表所示。

组别	1	2	3	4	5	6
电流I/A	0.12	0.20	0.31	0.32	0.50	0.57
电压U/V	1.37	1.32	1.24	1.18	1.10	1.05

图片_x0020_1393587836

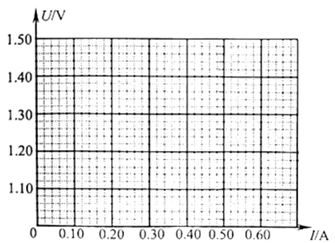

试根据这些数据在答题纸的图中作出 $\text{[math]}$ 图线。

（3）根据图线求出电池的的内阻 $\text{[math]}$ $\text{[math]}$ 。（结果保留两位有效数字）
（4）导致该实验误差的主要原因是。

甲、乙两个小组的同学欲测量如图1所示的1号干电池的电动势和内阻。

（1）甲组同学准备了量程为0~3V的学生用电压表、量程为0~0.6A的学生用电流表、滑动变阻器以及导线、开关。若电流表内阻和电池内阻阻值接近，请在答题卡上虚线框中为甲组同学画出正确的测量电路图。
（2）乙组同学准备用如图2所示的多用电表进行探究。

①乙组同学想粗测这节干电池的电动势，那么他们应该把多用电表的选择开关旋转到。

A．“ACV10” B．“ $\text{[math]}$ ” C．“DCmA2.5” D．“DCV2.5”

②乙组同学选择了合适的挡位，并将红表笔接入了多用电表的“+”孔，黑表笔接入多用电表的“–”孔。则关于该干电池电动势的测量下列说法正确的是。

A．红、黑表笔已经正确接入

B．测量时应该把红表笔与干电池的正极相连

C．若测量结果如图3所示，则该干电池的电动势测量值为1.64V

D．本方案中电动势的测量值略大于其真实值

如图所示的图线I是某电池的 $\text{[math]}$ 关系图象，此电池的内阻 $\text{[math]}$ ，图线Ⅱ是阻值为R的定值电阻的 $\text{[math]}$ 关系图象，图象中的 $\text{[math]}$ ，下列说法正确的是（）

A . 电池的电动势为 $\text{[math]}$ B . 把阻值为R的定值电阻接在此电池两端，电池两端的电压为 $\text{[math]}$ C . 图线Ⅰ、图线Ⅱ的交点为 $\text{[math]}$ D . 把阻值为R的定值电阻接在此电池两端，电池输出的功率为 $\text{[math]}$

生活中，燃气公司工作人员通常用气敏电阻传感器来检测燃气管是否漏气。小明同学利用网购的气敏电阻R₁及报警装置设计了如图所示电路。已知电源内阻不计，R₂为变阻器，气敏电阻的阻值随空气中燃气浓度增大而减小，a、b间接报警装置，且当a、b间电压高于某临界值时，装置将发出警报，则（）

A . 燃气浓度越低，a、b间电压越高 B . 燃气浓度越高，流过R₁的电流越小 C . 燃气浓度越高，电源的总功率越小 D . 变阻器R₂的阻值越大，报警装置的灵敏度越高
