第4节闭合电路的欧姆定律知识点题库

直线I、II分别是电源1与电源2的路端电压随输出电流的变化的特性图线，曲线III是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法错误的是（）

A . 电源1与电源2的内阻之比是11：7 B . 电源1与电源2的电动势之比是1：1 C . 在这两种连接状态下，小灯泡消耗的功率之比是1：2 D . 在这两种连接状态下，小灯泡的电阻之比是1：2

如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω．闭合S，待电路稳定后，将一带正电的小球从B板小孔以初速度v₀=4m/s竖直向上射入板间．若小球带电量为q=1×10^﹣2C，质量为m=2×10^﹣2kg，不考虑空气阻力．那么，滑动变阻器滑片P在某位置时，小球恰能到达A板．求:

（1）两极板间的电场强度大小；
（2）滑动变阻器接入电路的阻值；
（3）此时，电源的输出功率．（取g=10m/s²）

在如图1所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图2所示．当开关闭合后，下列关于电路中的灯泡的判断中，正确的是（）

A . 灯泡L₁的电阻为12Ω B . 通过灯泡L₁的电流为L₂的电流的2倍 C . 灯泡L₁消耗的电功率为0.75W D . 灯泡L₂消耗的电功率为0.30W

在如图所示的U﹣I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知（）

A . 电源的电动势为3V，内阻为0.5Ω B . 电阻R的阻值为1Ω C . 电源的输出功率为2W D . 电源的效率为66.7%

把纯电阻A“10V，2.0W”接到某一电动势和内阻不变的电源上，电阻A实际消耗的功率是2.0W；换上另一个“10V，5.0W”的纯电阻B接到这一电源上，若电阻B实际消耗的功率要小于2.0W，则该电源的电动势和内阻应满足的条件是（设电阻不随温度改变）（）

A . E＞（10+2 $\text{[math]}$ ）V B . E＞（5+2 $\text{[math]}$ ）V C . r＞10 $\text{[math]}$ Ω D . r＞5 $\text{[math]}$ Ω

某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：

A．被测干电池一节

B．电流表1：量程0～0.6A，内阻r=0.3Ω

C．电流表2：量程0～0.6A，内阻约为0.1Ω

D．电压表1：量程0～3V，内阻未知

E．电压表2：量程0～15V，内阻未知

F．滑动变阻器1：0～10Ω，2A

G．滑动变阻器2：0～100Ω，1A

H．开关、导线若干

伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差，在现有器材的条件下，要尽可能准确地测量电池的电动势和内阻．

（1）在上述器材中请选择适当的器材（填写器材前的字母）：电流表选择，电压表选择，滑动变阻器选择．
（2）

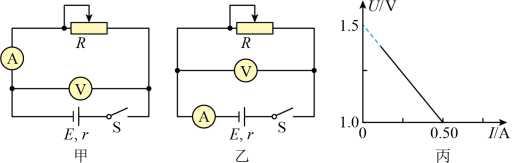

实验电路图应选择如图中的（填“甲”或“乙”）；
（3）
根据实验中电流表和电压表的示数得到了如图丙所示的U﹣I图象，则在修正了实验系统误差后，干电池的电动势E=V，内电阻r=Ω．

下列说法，正确的是（）

A . 电源的电动势就是接在电源两极间的电压表测得的电压 B . 电源电动势表征了电源把其他形式的能转化为电能的本领，电源把其他形式的能转化为电能越多，电动势就越大 C . 在任何电路里都有W=UIt，Q=I²Rt，但W不一定等于Q D . 电源的负载增加，输出功率一定增大

在用电流表和电压表测定电池的电动势和内阻的实验中：现备有以下器材：

干电池1个，滑动变阻器，电压表，电流表，电键，导线若干．

（1）请将该实验所采用的电路图画在图1虚框中

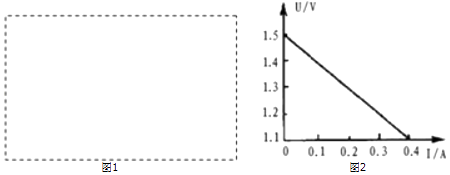

（2）图2是根据实验数据画出的U﹣I图象．由此可知这个干电池的内阻为欧姆，短路电流为A．

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．干电池E（电动势约为1.5V、内电阻大约为1.0Ω）

B．电压表V（0～15V）

C．电流表A（0～0.6A、内阻0.1Ω）

D．电流表G（满偏电流3mA、内阻R_g=10Ω）

E．滑动变阻器R₁（0～10Ω、10A）

F．滑动变阻器R₂（0～100Ω、1A）

G．定值电阻R₃=990Ω

H．开关、导线若干

（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是（填写“R₁”或“R₂”）；
（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号
（3）图示为某一同学根据他设计的实验，绘出的I₁﹣I₂图线（I₁为电流表G的示数，I₂为电流表A的示数），由图线可求得被测电池的电动势E=V，内电阻r=Ω．

太阳能路灯是采用晶体硅太阳能电池供电，用于代替传统公用电力照明的路灯，白天太阳能电池对蓄电池充电，晚上蓄电池的电能供给路灯照明。太阳光垂直照射到地面上时，单位面积的辐射功率为P₀=1.0×10³W/m²。某一太阳能路灯供电系统对一盏LED灯供电，太阳能电池的光电转换效率为15%左右，电池板面积1m² ，采用两组12V蓄电池（总容量300Ah），LED路灯规格为“40W，24V”，蓄电池放电预留20%容量。下列说法正确的是（）

A . 蓄电池的放电电流约为0.6A B . 一盏LED灯每天消耗的电能约为0.96kW∙h C . 该太阳能电池板把光能转化成电能的功率约为40W D . 把蓄电池完全充满电，太阳照射电池板的时间不少于38.4h

某研究性学习小组欲测定一块电池的电动势E和内电阻r。

①用多用电表粗略测定该电池电动势E。在操作无误的情况下，多用电表表盘示数如图，该电池电动势E大小为V。

②用电压表V、电阻箱R、R₀=40Ω的定值电阻、开关S、若干导线和该电池组成如图所示的电路，精确测定该电池电动势E和内电阻r。

闭合开关S，调整电阻箱阻值R，读出电压表V相应示数U。该学习小组测出多组R、U数据，计算出相应的 $\text{[math]}$ 与 $\text{[math]}$ 的值，用描点作图法作出了 $\text{[math]}$ 图线如下，从图线中可知电源电动势E＝V;电源内阻r=Ω 。

两组同学在做电学实验：

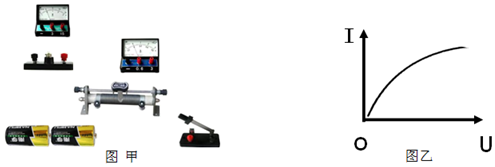

（1）第一组同学用如图甲所示器材做描绘小灯泡伏安特性曲线实验，得到如图乙所示的I-U曲线，则电路连接需要条导线。图线发生弯曲的原因是。

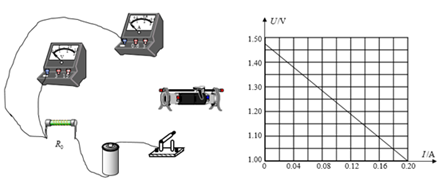

（2）第二组同学选用图甲中的合适的器材按图丙所示电路完成“测定一节干电池的电动势和内阻”实验。实验测得的数据如图所示，并画出了U-I 图线：

①由此得电源电动势 E= V. 内阻 r= Ω；

②由图中实验测得的数据，实验中选用的滑动变阻器最合理的阻值变化范围为

A.0～5Ω B.0～15Ω C.0～30Ω D.0～50Ω

小张买了一只袖珍小电筒，用的是两节小的干电池。他取出电筒中的小灯泡，看到上面标有“2.2V，0.25A”字样。小张认为产品设计人员的意图是使小灯泡在这两节干电池的供电下正常发光。已知每节干电池的电动势为1.5V，由此，他推算出了产品设计者设定的每节干电池的内阻为（）

A . 1.6Ω B . 3.2Ω C . 4.2Ω D . 8.8Ω

如图所示是某电源的路端电压与电流的关系图像，下列说法正确的是（）

图片_x0020_100019

A . 电源的电动势为6.0V B . 电源的内阻为12 Ω C . 电流为0.3 A时的外电阻是18Ω. D . 电源的短路电流为0.5A

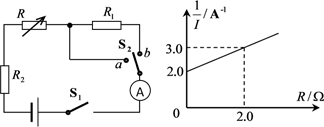

某同学设计了如图所示的电路测电源电动势E及电阻R₁和R₂的阻值，实验器材有：待测电源E（不计内阻），待测电阻R₁ ，定值电阻R₂ ，电流表A（量程为0.6A，内阻不计），电阻箱R（0-99.99Ω），单刀单掷开关S₁ ，单刀双掷开关S₂ ，导线若干

（1）先测电阻R₁的阻值（R₁只有几欧姆），请将操作补充完整：闭合S₁ ，将S₂切换到a，调节电阻箱，读出其示数r₁和对应的电流表示数I，将S₂切换到b，调节电阻箱，使电流表的示数仍为I，读出此时电阻箱的示数r₂ ，则电阻R₁的表达式为R₁=。
（2）该同学已经测得电阻R₁ ，继续测电源电动势E，该同学的做法是：闭合S₁ ，将S₂切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图中所示的 $\text{[math]}$ 图线，则电源电动势E=V。
（3）若实际电流表A的内阻不可忽略，则R₂的测量值真实值（填“大于”“等于”或“小于”）。

测定电源的电动势和内电阻的实验电路和U-I图像如下：

（1）闭合开关前为防止电表过载滑动变阻器的滑动头P应放在处
（2）现备有以下器材：
A.干电池1个

B.滑动变阻器（0~50Ω）

C.滑动变阻器（0~1750Ω）

D.电压表（0~3V）

E.电压表（0~15V）

F.电流表（0~0.6A）

G.电流表（0~3A）

其中滑动变阻器应选，电流表应选，电压表应选．(填字母代号)
（3）由U-I图像．由此可知这个干电池的电动势E=V，内电阻r=Ω．
（4）由于电压表的分流作用使本实验电路存在系统误差，导致E_测E_真， _，r_测r_真(填“>”“<”或“=”)

为测定一节干电池的电动势及内阻，某同学按如图所示的电路图连接电路，并测出路端电压U和电流I的多组数据，作出U—I图象。

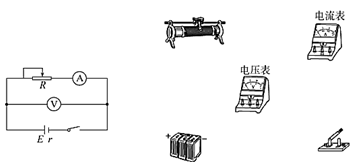

（1）请按电路图连接实物图；
（2）从U—I图象中可求出电池的电动势E=V，内电阻r=Ω。（结果保留两位有效数字）

某实验小组准备测量一节干电池的电动势和内电阻。

图片_x0020_1696390571

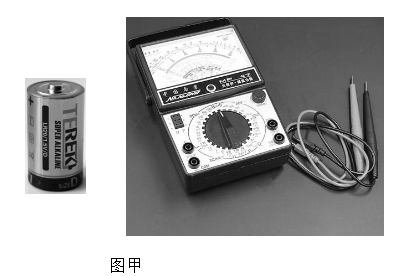

（1）他们准备用多用电表的两表笔分别接触电池的两极，如图甲所示，选择直流电压挡粗侧电池的电动势，是否可行？（填“行”或“不行”）；选电阻挡粗测电池的内阻，是否可行？（填“行”或“不行”）。
（2）实验提供有以下器材：
A．电流表A₁（量程0-0.6A，内阻约0.1Ω），电流表A₂（量程0-3A，内阻约0.1Ω）

B．电压表V（量程0-3V，内阻约10kΩ）

C．滑动变阻器R₁（0-10Ω，2A），滑动变阻器R₂（0-100Ω，1A）

D．定值电阻R₀=2Ω

E．干电池一节，开关一个，导线若干

以上器材中，电流表选用（填“A₁”或“A₂”），滑动变阻器选用（填“R₁”或“R₂”）。
（3）请完成图乙中实验器材的电路连接。
（4）根据测得的实验数据，画出图丙所示的图像，根据图像可知，电池的电动势为，内阻为（结果保留2位小数）。

在如图所示的U－I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路，由图象可知下列说法正确的是( )

图片_x0020_100012

A . 电源的电动势为3 V，内阻为0.5 Ω B . 电阻R的阻值为0.5Ω C . 电源的输出功率为4 W D . 电源的效率为50%

某同学用伏安法测一节干电池的电动势和内阻，现备有下列器材：

A．被测干电池一节

B．电流表A₁ ：量程0〜0. 6A，内阻约为0.2 $\text{[math]}$

C．电流表A₂：量程0〜0.6A，内阻为0.1 $\text{[math]}$

D．电压表V₁：量程0〜3V，内阻未知

E.电压表V₂ ：量程0〜15V，内阻未知

F.滑动变阻器R₁：0〜10 $\text{[math]}$ ， 2A

G.滑动变阻器R₂：0〜100 $\text{[math]}$ ， 1A

H.开关、导线若干

伏安法测电池电动势和内阻的实验中，由于电流表和电压表内阻的影响，测量结果存在系统误差．在现有器材的条件下，为消除上述系统误差，尽可能准确地测量电池的电动势和内阻．

（1）在上述器材中请选择适当的器材：电流表，电压表，滑动变阻器选．（填写器材前的序号字母)
（2）实验电路图应选择下图中的(填“甲”或“乙”）
（3）根据实验中电流表和电压表的示数得到了如图丙所示的U-I图象．由此可知，干电池的电动势E =V，内电阻r = $\text{[math]}$ ．（结果保留一位小数)
