一、电磁感应现象知识点题库

下列说法正确的是( )

A . 弹簧的劲度系数与弹簧的形变量成正比 B . 法拉第通过实验首先发现了电流的磁效应 C . 动车高速运行时，惯性与静止时一样大 D . 物体受到的静摩擦力方向与其运动方向相反

如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。磁感应强度B随时间均匀增大。两圆坏半径之比为2:1，圆环中产生的感应电动势分别为E_a和E_b ，不考虑两圆环间的相互影响。下列说法正确的是（）

A . E_a:E_b=4:1，感应电流均沿逆时针方向 B . E_a:E_b=4:1，感应电流均沿顺时针方向 C . E_a:E_b=2:1，感应电流均沿逆时针方向 D . E_a:E_b=2:1，感应电流均沿顺时针方向

在如图甲所示的电路中，螺线管匝数n=1500匝，横截面积S=20cm² ．螺线管导线电阻r=1.0Ω，R₁=4.0Ω，R₂=5.0Ω，C=30μF．在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化．求：

（1）求螺线管中产生的感应电动势？
（2）闭合S，电路中的电流稳定后，电阻R₁的电功率？
（3）闭合S，电路中的电流稳定后，求电容器所带的电量？

如图所示，有一矩形线圈abcd在匀强磁场中分别绕轴O₁O₁′和中轴O₂O₂′以同样的角速度匀速转动，那么此线圈在以O₁O₁′和O₂O₂′分别为轴旋转到线圈平面与磁感线平行时，可产生的感应电流之比为（）

A . 1：2 B . 2：1 C . 1：4 D . 1：1

如图为探究产生电磁感应现象条件的实验装置，下列情况中不能引起电流计指针转动的是（）

A . 闭合电键瞬间 B . 断开电键瞬间 C . 闭合电键后拔出铁芯瞬间 D . 断开电键使变阻器的滑动头向右移动

如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd．当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是（　　）

A . 一起向左运动 B . 一起向右运动 C . ab和cd相向运动，相互靠近 D . ab和cd相背运动，相互远离

如图所示，是一种延时装置的原理图，当S₁闭合时，电磁铁F将衔铁D吸下，C线路接通；当S₁断开时，由于电磁感应作用，D将延迟一段时间才被释放．则( )

A . 由于A线圈的电磁感应作用，才产生延时释放D的作用 B . 由于B线圈的电磁感应作用，才产生延时释放D的作用 C . 如果断开B线圈的开关S₂ ，无延时作用 D . 如果断开B线圈的开关S₂ ，延时将变化

首先发现电流磁效应的科学家是（）

A . 安培 B . 爱因斯坦 C . 库仑 D . 奥斯特

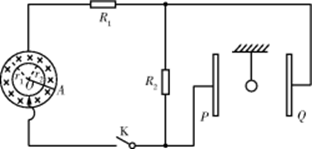

如图所示，匀强磁场垂直铜环所在的平面向里，磁感应强度大小为B．导体棒A的一端固定在铜环的圆心O处，可绕O匀速转动，与半径分别为r₁、r₂的铜环有良好接触。通过电刷把大小铜环与两竖直平行正对金属板P、Q连接成电路。R₁、R₂是定值电阻，R₁=R₀ ， R₂=2R₀ ，质量为m、电荷量为Q的带正电小球通过绝缘细线挂在P、Q两板间，细线能承受的最大拉力为2mg，已知导体棒与铜环电阻不计，P、Q两板间距为d，重力加速度大小为g。现闭合开关，则（）

A . 当小球向右偏时，导体棒A沿逆时针方向转动 B . 当细线与竖直方向夹角为45°时，平行板电容器两端电压为 $\text{[math]}$ C . 当细线与竖直方向夹角为45°时，电路消耗的电功率为 $\text{[math]}$ D . 当细线恰好断裂时（此时小球的加速度为零），导体棒A转动的角速度为 $\text{[math]}$

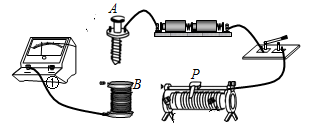

在“探究法拉第电磁感应现象”的实验中，现将电池组、滑动变阻器、带铁芯的线圈 $\text{[math]}$ ，线圈 $\text{[math]}$ 、电表及开关如图所示部分连接.

（1）请使用两根导线，将电路补充完整.
（2）此实验中使用的电表是__________.

A . 灵敏电流计 B . 倍率适宜的欧姆表
（3）正确选择电表，正确连接电路后，开始实验探究，下列说法正确的是_______

A . 开关闭合后，线圈 $\text{[math]}$ 插入线圈 $\text{[math]}$ 或从线圈 $\text{[math]}$ 中拔出，都会引起电表指针偏转 B . 线圈 $\text{[math]}$ 插入线圈 $\text{[math]}$ 后，开关闭合和断开的瞬间电表指针均不会偏转 C . 开关闭合后，滑动变阻器的滑片 $\text{[math]}$ 匀速滑动，会使电表指针静止在中央零刻度 D . 开关闭合后，只有滑动变阻器的滑片 $\text{[math]}$ 加速滑动，电表指针才能偏转

某输电线路横穿公路时，要在地下埋线通过，为了保护线路不至于被压坏，预先铺设结实的过路钢管，再让输电线从钢管中穿过．电线穿管的方案有两种：甲方案是铺设两根钢管，两条输电线分别从两根钢管中穿过；乙方案是只铺设一根钢管，两条输电线都从这一根钢管中穿过，如图12所示．如果输电导线输送的电流很大，那么，以下说法正确的是 ( )

图片_x0020_1953880484

A . 无论输送的电流是恒定电流还是交变电流，甲、乙两方案都是可行的 B . 若输送的电流是恒定电流，甲、乙两方案都是可行的 C . 若输送的电流是交变电流，乙方案是可行的，甲方案是不可行的 D . 若输送的电流是交变电流，甲方案是可行的，乙方案是不可行的

空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图（a）中虚线MN所示，一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。t=0时磁感应强度的方向如图（a）所示：磁感应强度B随时间t的变化关系如图（b）所示，则在t=0到t=t₁的时间间隔内（）

图片_x0020_100004

A . 圆环所受安培力的方向始终不变 B . 圆环中的感应电流先顺时针方向，再逆时针方向 C . 在t₀时刻，圆环中感应电流不为零，但此时圆环不受安培力 D . 圆环中的感应电动势大小为 $\text{[math]}$

下列说法中正确的是（）

A . 电动机的发明，实现了机械能向电能的大规模转化 B . 发电机是利用通电线圈在磁场中受力转动的原理制成的 C . 电磁感应说明电流通过感应能产生磁 D . 发电机工作时把机械能转化为电能

图是一种延时继电器的示意图。铁芯上有两个线圈A和B。线圈A跟电源连接，线圈B两端连在一起，构成一个闭合电路。在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起而使触头C（连接工作电路）离开，而是过一小段时间后才执行这个动作。延时继电器就是因此而得名的。

图片_x0020_1669199015

（1）请解释：当开关S断开后，为什么电磁铁还会继续吸住衔铁一小段时间？
（2）如果线圈B不闭合，是否会对延时效果产生影响？为什么？

如图，1831年8月29日，法拉第在一个软铁圆环上绕两个互相绝缘的线圈 $\text{[math]}$ 和 $\text{[math]}$ 。 $\text{[math]}$ 与电池、开关组成回路， $\text{[math]}$ 的两端用导线连接，导线正下方有一枚小磁针。使法拉第在“磁生电”方面取得突破性进展的现象是（）

A . 闭合开关瞬间，观察到小磁针发生偏转 B . 闭合开关后，观察到小磁针保持偏转状态 C . 断开开关瞬间，观察到小磁针不发生偏转 D . 断开开关后，观察到小磁针保持偏转状态

如图所示，一正方形导线框处于范围足够大的匀强磁场中，下列四幅图中，线框的运动能产生感应电流的是（）

A .

将正方形导线框绕竖直轴匀速转动 B .

将正方形导线框绕水平轴匀速转动 C .

将正方形导线框平行于磁场向左平移 D .

将正方形导线框平行于磁场向上平移

在匀强磁场中，a、b是两条平行金属导轨，而c、d为连接有电流表、电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（）

A . 电压表有读数，电流表没有读数 B . 电压表有读数，电流表也有读数 C . 电压表无读数，电流表有读数 D . 电压表无读数，电流表也无读数

如图所示，有一正方形闭合线圈，在范围足够大的匀强磁场中匀速运动或匀速转动。线圈的运动情况和匀强磁场的方向在各选项中均已标出，其中能产生感应电流的是（）

A .

B .

C .

D .

物理学源于生活，又对人类的生产、生活产生深远的影响。以下关于物理学知识及其在生产、生活中的实际应用的说法正确是（）

A . 电子感应加速器是利用磁场直接对电子进行加速来获得高速电子 B . 真空冶炼炉是利用炉体产生的涡流使炉内金属熔化，冶炼出高质量的合金 C . 磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用 D . 变压器用相互绝缘的硅钢片叠成的铁芯代替整块硅钢铁芯是为了减少变压器中的涡流，变压器可改变交变电流的电压和频率

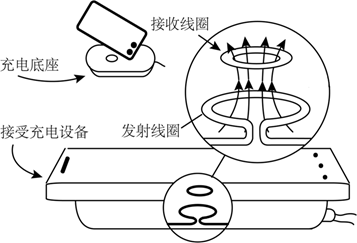

随着科技的不断发展，无线充电已经进入人们的视线。如图所示为手机无线充电原理图，若连接电源的为发射线圈N，手机端为接收线圈M，接收线圈匝数为n，电阻为r，横截面积为S，手机可看成电阻为R的纯电阻。下列说法正确是（）

A . 无线充电时手机接收线圈部分的工作原理是“电流的磁效应” B . 只要发射线圈N中有电流流入，接收线圈M两端一定可以获得电压 C . 当接收线圈M中磁感应强度大小均匀增加时，接收线圈M中有均匀增加的电流 D . 若 $\text{[math]}$ 时间内，接收线圈M中磁感应强度大小均匀增加 $\text{[math]}$ ，则手机电池两端的充电电压为 $\text{[math]}$
