一、电磁感应现象知识点题库

在下列情况中，导体一定产生感应电流的是（）

A . 导体在磁场中静止 B . 导体在磁场中做切割磁感线运动时 C . 闭合电路的部分导体在磁场中运动时 D . 闭合电路的部分导体在磁场中做切割磁感线运动时

下列说法中正确的是(　　)

A . 只要导体相对磁场运动,导体中就一定会产生感应电流 B . 闭合导体回路在磁场中做切割磁感线运动,导体回路中一定会产生感应电流 C . 只要穿过闭合导体回路的磁通量不为零,导体回路中就一定会产生感应电流 D . 只要穿过闭合导体回路的磁通量发生变化,导体回路中就一定会产生感应电流

1820年丹麦物理学家奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系，在该实验中为使小磁针偏转明显，下列做法可行的是（　　）

A . 小磁针放在通电直导线延长线上 B . 小磁针放在通电直导线所在水平面内且与之平行 C . 通电直导线沿东西方向放置 D . 通电直导线沿南北方向放置

如图所示，一根条形磁铁与导线环在同一平面内，磁铁中心恰与环中心重合．为了在环中产生感应电流，磁铁应（　　）

A . 向右平动 B . 向左平动 C . N极向外、S极向内转动 D . 绕垂直于纸面且过O点的轴转动

如图所示，虚线区域内有垂直于纸面向里的匀强磁场，一单匝正方形导线框垂直磁场放置，框的右边与磁场边界重合．现将导线框沿纸面垂直边界拉出磁场，则此过程中穿过导线框的磁通量（填“增加”或“减少”）；若这一过程磁通量变化了0.05Wb，所用时间为0.1s，导线框中产生的感应电动势是V．

如图所示，一金属圆环用绝缘细绳吊在两通电直导线之间，三者在同一竖直平面内，两直导线到金属圆环圆心的距离相等，下列说法正确的是（）

A . 如果两直导线中有异向电流并且同时增大，环将有收缩的趋势 B . 如果两直导线中有异向电流并且同时增大，环中将产生逆时针方向的电流 C . 如果两直导线中有同向电流并且同时增大，环将有收缩的趋势 D . 如果两直导线中有同向电流并且同时增大，环中没有电流

如图所示，螺线管采用双线绕法．条形磁铁从上方插入的过程，关于电阻R上产生的感应电电流说法正确的是（　　）

A . 感应电流的方向a流向b B . 感应电流的方向b流向a C . 没有感应电流产生 D . 有感应电流产生，但方向无法确定

如图为“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）

匀强磁场区域宽为L，一正方形线框abcd的边长为l，且l>L，线框以速度v通过磁场区域，如图所示，从线框进入到完全离开磁场的时间内，线框中没有感应电流的时间是多少？

2013年12月我国发射的“玉兔号”月球车成功着陆月球，预计在2020年将实施载人登月，假如宇就员登月后想探测一下月球表面是否有磁场，他手边有一只灵眼电流表和一个小线圈，则下列推断正确的是（）

A . 直接将电流表放于月球表面，看是否有示数来判断磁场有无 B . 将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表无示数，则判断月球表面无磁场 C . 将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，则可判断月球表面有磁场 D . 将电流表与线圈组成闭合回路，使线圈在某个平面内沿两个互相垂直的方向运动月球表面若有磁场，则电流表至少有一次示数不为零

（1）一同学在做“探究感应电流方向”的实验时，用电池组、滑动变阻器、带铁芯的线圈 A、线圈 B、检测电流计及开关组成图示电路．在开关闭合、线圈 A 放在线圈 B 中的情况下，该同学发现：将滑线变阻器的滑动端 P 向右加速滑动时，电流计指针向右偏转，电流计指针发生偏转的主要原因是；当将线圈 A 向上移出 B 线圈的过程中，电流计指针（选“向左”或“向右”）偏转。
（2）做“探究单摆的周期与摆长关系”实验中，某一次实验中，小慧同学先测得摆线的长为L=89.11cm，用游标卡尺测小球直径的结果如图所示，则当次实验的摆长为cm。
接着小慧同学利用秒表测单摆的周期，当小球第1次经过最低点时计数1，以后小球每经过一次最低点计数一次，当第50次经过最低点时停止计时，秒表读数如图，则当次单摆的周期为 s。

长直导线MN中通有恒定电流I，其正下方有矩形导线框abcd，在下列哪种情况下，abcd中有感应电流产生（）

A . 导线框匀速向右移动 B . 导线框加速向右移动 C . 导线框匀速向下移动 D . 导线框匀速绕MN为轴转动

如图为“研究电磁感应现象”的实验装置，部分导线已连接．

（1）请用笔画线代替导线将图中未完成的电路连接好．
（2）闭合开关时发现灵敏电流计的指针向左偏了一下．将原线圈A迅速拔出副线圈B，发现电流计的指针向偏；原线圈插入副线圈不动，将滑动变阻器滑片迅速向右移动，发现电流计的指针向偏．

老师让学生观察一个物理小实验：一轻质横杆可绕中心点自由转动，横杆两侧各固定一金属环，其中左环上有一小缺口。老师拿一条形磁铁插向其中一个小环；后又取出插向另一个小环，同学们看到的现象是（）

图片_x0020_100002

A . 磁铁插向左环，横杆发生转动 B . 磁铁插向右环，横杆发生转动 C . 把磁铁从左环中拔出，左环会跟着磁铁运动 D . 把磁铁从右环中拔出，右环不会跟着磁铁运动

在科学研究的道路上经常会出现令人惋惜的遗憾。1825年日内瓦年轻物理学家科拉顿一个人在研究电磁现象时，其类似的实验装置如图所示，示意图如图。为避免磁铁的磁场对小磁针的作用，他把实验装置放在两个房间，在右边房间里把磁铁反复插入线圈，然后科拉顿跑到左边房间里观察，结果没有看到小磁针偏转。下列说法中正确的（）

图片_x0020_100001

A . 该实验过程中没有感应电流的产生 B . 观察到小磁针没有偏转是因为墙壁把磁场隔离了 C . 观察到小磁针没有偏转是因为线圈电阻太大 D . 将磁铁插入线圈后跑去隔离房间观察小磁针，错过了感应电流产生的时机

如下图所示，矩形线圈平面与磁场垂直，且一半在匀强磁场内、一半在匀强磁场外。已知磁感应强度为 $\text{[math]}$ ，线圈面积为 $\text{[math]}$ ，现使线圈从图示位置开始匀速转动；如果转动轴为 $\text{[math]}$ ，则在线圈转动 $\text{[math]}$ 的过程中，磁通量的改变量大小为，线圈中（填“能”或“不能”）产生感应电流；如果转动轴为 $\text{[math]}$ ，则在线圈转动 $\text{[math]}$ 的过程中，磁通量的改变量大小为，线圈中（填“能”或“不能”）产生感应电流。

图片_x0020_2124233823

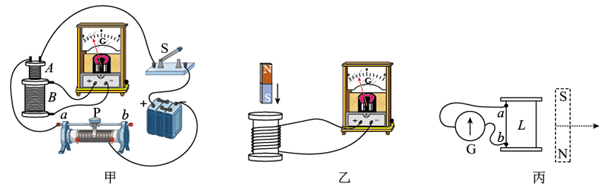

某同学使用如图所示的三组器材探究电磁感应现象。

图片_x0020_100018

（1）在甲图中，闭合开关s后，将滑片P向右减速移动的过程中，线圈B中的磁通量（选填“增大”或“减小”）。
（2）在乙图中，将如图所示条形磁铁向下插入线圈的过程中，感应电流从（选填“正”或“负”）极接线柱流入电表。
（3）为判断线圈绕向，可将灵敏电流计G与线圈 $\text{[math]}$ 连接，如图丙所示．已知线圈由 $\text{[math]}$ 端开始绕至 $\text{[math]}$ 端；当电流从电流计G左端流入时，指针向左偏转。当条形磁铁从图中的虚线位置向右远离 $\text{[math]}$ 时，指针向右偏转．俯视线圈，其绕向为（填：“顺时针”或“逆时针”）。

下列物理情景不属于电磁阻尼应用的是（　　）

A .

选用铝框做磁电式电表骨架 B .

在运输灵敏电流表时用导线把两接线柱连在一起 C .

魔术师将小圆柱形磁体从竖直放置的空心铝管上端管口放入表演失重魔术 D .

延时继电器控制高压电路开闭时

为了探究电磁感应现象，某同学选择了相关器材按如图所示连接进行实验。若将条形磁铁的N极向下从线圈上方竖直插入线圈L时，发现电流计的指针向左偏转，则：

（1）当条形磁铁插入线圈L后，让其停止在线圈中不动，则电流计指针( 填“会"或“不会”)偏转；
（2）若将条形磁铁从图中的虚线位置沿箭头方向远离线圈L时，则电流计指针(填“向右”或“向左")偏转，若增大条形磁铁从虚线位置远离线圈L的速率，则电流计指针偏转角度(填“增大”“减小”或“不变”)。

如图所示，有一等腰直角三角形的区域，其底边长为2L，高为 L.在该区域内分布着如图所示的磁场，左侧小三角形内磁场方向垂直纸面向外，右侧小三角形内磁场方向垂直纸面向里，磁感应强度大小均为 B。一边长为L、总电阻为 R 的正方形导线框 abcd，从图示位置开始沿 x 轴正方向以速度v 匀速穿过磁场区域。取沿 a→b→c→d→a 的感应电流方向为正，则下图中表示线框中电流 i 随 bc 边的位置坐标 x 变化的图像正确的是（）

A .

B .

C .

D .
