（1） 如图1是小李探究平面镜成像特点的实验装置，A是点燃的蜡烛，B是与A完全相同但未点燃的蜡烛．

①实验采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到，巧妙地确定了像的位置；

②实验中拿掉B蜡烛，用白纸板放在其位置上，我们（选填“能”或“不能”）在白纸板上看到A蜡烛的像；将蜡烛A逐渐远离玻璃板，它的像（选填“变大”“变小”或“不变”）

（2） 在“验证凸透镜成像规律”的实验中，某同学用焦距为10cm的凸透镜进行实验，如图2所示．保持凸透镜位置不变，把点燃的蜡烛放在光具座15cm刻度处，这时应向（选填“左”或“右”）侧移动光屏，才会在光屏上得到一个倒立、（选填“放大”、“等大”或“缩小”）的清晰的像．（选填“实”、或“虚”）

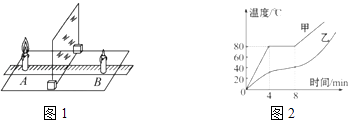

（1） 如图1所示为小红同学探究平面镜成像特点的实验装置．她将一块玻璃板竖直架在一把刻度尺的上面，并保持玻璃板与尺面垂直．再取两根完全相同的蜡烛A和B分别竖直置于玻璃板两侧的刻度尺上，点燃玻璃板前的蜡烛A，进行观察和调整．用此实验研究：①像与物到平面镜距离的关系； ②像与物大小的关系；③平面镜成的是虚像还是实像．实验中用玻璃板代替平面镜的好处是．

实验时小红在玻璃板的侧观察（选填“左”或“右”）．选用刻度尺的作用是为了便于比较 （选填“①”、“②”或“③”）．

（2） 如图2所示是甲、乙两种物质熔化时的温度﹣时间图象，其中物质是晶体，在第6min时，这种晶体处于状态．

（1） 为了验证猜想，实验中她应该选择蜡烛，选作为平面镜.（填写代表实验器材的字母）

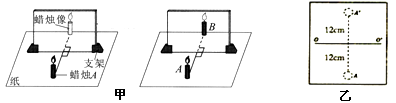

（2） 选好器材后，她将器材按照如图甲所示位置摆放好，若将镜前蜡烛称为蜡烛A，镜后蜡烛称为蜡烛B,,则小芳要想观察到蜡烛A所成的像，她应在蜡烛（选填“A”或“B”）一侧观察.

（3） 实验中发现蜡烛通过镜面成两个像，原因是.

（4） 小芳对（3）中出现的问题进行分析和改进后重新开始实验，点燃蜡烛A，在镜子后面移动蜡烛B，直到看上去与蜡烛A的像，此现象说明像与物体大小相等，在这个过程中蜡烛B（选填“应该”和“不应该”）点燃.

（5） 如图乙是小芳的实验记录，通过分析发现像与物到镜面的距离，像与物的连线与镜子.你认为小芳实验的不足之处是.

（6） 小芳在实验过程中,让镜子沿00'轴（镜子与桌面的接触部分）方向水平向右移动,结果她发现镜中的像相对于A移动（选填“向右”、“向左”或“不”）；她又将镜子绕00'轴转向自己，发现镜中的像（选填“转向自己”、“转离自己”或“不动”）.

（1） 为了便于观察，该实验最好在（选填“较明亮”或“较黑暗”）环境中进行；此外采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛的同时，也能观察到，巧妙地解决了确定像的位置和大小的问题；

（2） 选取两段完全相同的蜡烛是为了比较像与物的关系；

（3） 直尺的作用是便于比较关系；

（4） 如果使蜡烛A离玻璃板远一些，则它所成像的大小（选填“变大”、“变小”或“不变”）；

（5） 在寻找蜡烛像的位置时，眼睛应该在蜡烛（填“A”或“B”）这一侧观察.小明无论怎样调节后面的蜡烛，都不能与蜡烛的像重合，请你推测可能的原因是（写出一种情况即可）.

（1） 如图（a）所示，小明应选择（填“平面镜”“单面镀膜玻璃板”或“双面镀膜玻璃板”），在（填“较亮”或“较暗”）的环境里做实验。

（2） 实验中选择两根完全一样的蜡烛A和C，是为了比较物与像的关系。点燃蜡烛A，在寻找蜡烛A像的位置时，小明应该在（填“A”或“B”）这一侧观察。

（3） 如果无论如何移动蜡烛C都无法与A的像重合，这可能是因为。

（4） 经过三次实验，记录的像与物对应的位置如图（b）所示为了得到更多的实验结论，接下来小明应该进行的操作是：。

（1） 实验中，应选择（填“厚”或“薄”）玻璃板进行实验，目的是便于；

（2） 移去蜡烛B，在其原来的位置上放置一块光屏，光屏上（填“能”或“不能”）呈现蜡烛的像；

（3） 实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的关系；

（4） 小刚根据所学的平面镜知识，设计了如2图所示水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。若A点与水面相距3m，则A与它在水中的像A'之间的距离为m；若光斑B向左移动了1m，说明水位（选填“上升”或“下降”）了。

（1） 将一张白纸放在水平桌面上，将玻璃板与纸面放置。

（2） 沿玻璃板在白纸上画一条直线，代表玻璃板的位置。将一支点燃的蜡烛A放在玻璃板的前面，利用（填“点燃”或“没点燃”）的蜡烛B在玻璃板后面寻找并记下蜡烛A的像的位置，蜡烛B应与蜡烛A大小相同，目的是为了比较。

（3） 如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像（填“向上移动”、“向下移动”或“不动”）。

（4） 移动点燃的蜡烛A，再做两次实验，在白纸上记录像与物对应点的位置如图乙所示。将白纸沿放置玻璃板的直线折叠，发现点A₁和B₁ ， A₂和B₂ ， A₃和B₃基本重合，由此可以得出的结论是_____（填字母）

（5） 小强取走蜡烛B，把光屏放在像的位置，这时应该（填“透过”或“不透过”）玻璃板观察，发现光屏上没有像，这说明物体在平面镜中成的是像。

（6） 根据平面镜成像的特点，画出物体AB通过平面镜所成的像。

（1） 图甲“探究平面镜成像特点”的实验。

①实验中选取两只完全相同的蜡烛，是为了。

②移去玻璃板后面的蜡烛，将光屏放在此处，则光屏上（选填“能”或“不能”）接收到烛焰的像。

③将蜡烛远离玻璃板，像的大小将（选填“变大”、“变小”或“不变”）

（2） 图乙、是探究“凸透镜成像规律”的实验。

让一束平行光射向凸透镜，移动光屏，直到光屏上出现最小最亮的光斑，如图所示，则该透镜的焦距为cm。将蜡烛放在距凸透镜15cm处，如图丙所示，在凸透镜的另一侧前后移动光屏，光屏上会得到一个的实像。人们利用这一原理制成了。
