第一节科学探究：杠杆的平衡条件知识点题库

小刚和小明等同学一起做“探究杠杆的平衡条件”的实验

（1）小刚将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端上翘，此时，他应将杠杆两端的平衡螺母向（选填“左”或“右”）调节，使杠杆在水平位置平衡．
（2）
如图所示，若每个钩码重0.5N，且杠杆上每格相等，小明在杠杆左端图示位置处挂上3个钩码，为使杠杆在水平位置平衡，他在图中A处施加一个方向向上的力F₁ ，此力大小至少为　 N．
（3）
若推去力F₁ ，改在杠杆右端B处施加一个方向向下的力F₂（如图乙所示），仍使杠杆平衡，请在图乙中画出力F₂的力臂．

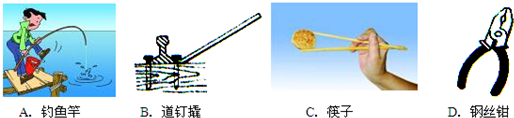

如图是生活中常见的杠杆，其中属于生省力杠杆的是（填写字母符号），其中属于费力杠杆的是（填写字母符号）．

如图所示．作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置C，在这个过程中的动力F（　　）

A . 变大 B . 保持不变 C . 先变小后变大 D . 先变大后变小

如图所示，开瓶盖的起子可以看作是一个杠杆，在图中正确表示开瓶盖时该杠杆的支点、动力和阻力的是（　　）

A .

B .

C .

D .

小红在厨房帮妈妈做饭时，观察到一些现象并用物理知识解释错误的是（　　）

A . 用筷子夹菜﹣﹣﹣费力杠杆 B . 把水桶从地面上竖直提起来﹣﹣﹣提水桶的力做了功 C . 塑料挂钩的吸盘“贴”在光滑的墙上﹣﹣﹣大气压强的作用 D . 把餐具举高放入橱柜的过程中﹣﹣﹣餐具的重力势能变小

如图所示，甲、乙、丙三个小和尚抬着一根长木头向寺庙走去，甲和尚抬着较粗的一端，乙和尚抬着木头的中间部位，丙和尚抬着较细的一端．则下列判断正确的是{ ）

A . 当丙由于肩膀酸痛而撤掉作用力后，甲的负担顿时变轻，乙的负担顿时加重 B . 当乙由于肩膀酸痛而撤掉作用力后，甲的负担顿时变重，丙的负担顿时变轻 C . 当乙的作用力减小时，甲、丙两人的作用力均增加，但△F甲＞△F丙 D . 当甲的作用力增加时，乙、丙两人的作用力均减小，但|△F乙|＜|△F丙|

医务人员工作时所采取的许多措施和使用的器材中，包含着许多物理知识，有关下列说法正确的是（）

A . 医生用听诊器接听患者心跳和呼吸声音，能升高音调 B . 注射时针筒能抽取到药液，是因为药液受到针筒的吸引力作用 C . 喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象 D . 医生夹取消毒棉擦伤口的镊子是省力杠杆

如图，支点为O，在A点挂一重物，请用最小的力使杠杆在此位置处于静止状态，画出该力的示意图．

如图是利用电子秤显示水库水位装置的示意图。该装置主要由不计重力的滑轮C、D ，长方体物块A、B以及轻质杠杆MN组成。物块A通过细绳与滑轮C相连，物块B通过细绳与杠杆相连。杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO:ON=1:2。已知物块A的密度为1.5×10³kg/m³ ，底面积为0.04m² ，高1 m ，物块B的重力为100N。滑轮与转轴的摩擦、杠杆与轴的摩擦均忽略不计，g取10N/kg。求：
