第一节 科学探究：杠杆的平衡条件 知识点题库

三个和尚挑水吃的故事相信大家耳熟能详，甲图中和尚们商量出新的挑水方案，胖和尚一人挑两小桶，瘦和尚和小和尚两人和抬一大桶，以下说法中不正确的是（    ）

用如图（1）所示的装置提升重物，水平横梁AB 固定在支架C顶端，OA： OB=4：1。横梁A端挂一底面积为S=0.1m²的配重M，横梁B端下挂着由质量相等的四个滑轮组成的滑轮组，用此滑轮组多次提升不同的物体，计算出滑轮组的机械效率，并记入下面的表格。

物重G/N	60	80	100	180
机械效率η	0.75	0.80	0.833	0. 90



现用滑轮组分别提升甲、乙两个物体：在水面以上提升密度为ρ_甲=0.75kg/dm³的甲物体时，绳自由端的拉力为F₁ ， F₁做的功为W₁ ， 配重M对地面的压强变化量为ΔP₁；在水面以下提升密度为ρ_乙=5.6kg/dm³的乙物体时，绳自由端的拉力为F₂ ， F₂做的功为W₂ ， 配重M对地面的压强变化量ΔP₂。
F₁、F₂所做的功随时间变化的关系如图（2）所示。已知：甲、乙两物体的体积关系为V_甲=4V_乙 ， 提升甲、乙两物体时速度相同。（不计绳的质量、杠杆的质量、轮与轴的摩擦、水对物体的阻力。取g =10N/kg）求：
（1）配重M对地面的压强变化量的差ΔP₂－ΔP₁
（2）滑轮组提升浸没在水中的乙物体时的机械效率。（保留百分号前面一位小数）

我市小榄镇每年都举办以“菊花展”、“龙舟比赛”等为主题的活动。当游客漫步在金黄色的菊花的海洋，到处都弥漫着花的清香，从物理学的角度看，这是 现象，这种现象说明；而划龙舟比赛中（如图），运动员使用的船桨属于 （填“省力”或“费力”）杠杆。

如图是电视现场直播时常采用的摇臂摄像机工作情景，下列有关摇臂摄像机的说法正确的是（　　）

如图所示的实验装置中，验证阿基米德原理的装置是探究杠杆平衡条件的装置是究压力作用效果的装置是测液体内部压强的装置是均选填字母）

“塔吊”是建筑工地上普遍使用的一种起重设备，如图所示是“塔吊”的简化图．OB是竖直支架，ED是水平臂，OE段叫平衡臂，E端装有配重体，OD段叫吊臂，C处装有滑轮，可以在）O、D之间移动．已知OE=10m，OC=15m，CD=10m，若在C点用此塔吊能起吊重物的最大质量是1.5×10³kg，则配重体的质量应为 Kg，当滑轮移到D点时能够安全起吊重物的最大质量是 Kg．（不计“水平臂”和滑轮重力）

如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上．支架可以看作杆杠，以O为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P孔处画出铁线到墙的方向．并画出铁线拉力F的力臂l．

下列简单机械中，定滑轮、扳手、筷子属于省力杠杆的是；一台起重机将重3600N的货物提高5m的过程中，货物的重力势能（填“增加”、“减少”或“不变”），如果总功为30000J，则起重机的机械效率为．

对图所示情景，说法正确的是（　　）

园艺师傅使用如图所示的剪刀修剪树枝时（   ）

如图，用橇棒撬起石块并保持平衡，下列说法正确的是(    )

按要求完成下列作图：

如图所示的厨房用品中，在使用时属于费力杠杆的是（   ）

如图所示，杠杆水平放置且自重忽略不计，O是支点，左侧挂一物体，动力F₁大小为2N，整个装置处于静止状态，则物体的重力为。

如图所示，是物理小组的同学“探究杠杆的平衡条件”的实验装置。

在划龙舟比赛活动中，下列有关说法中错误的是（   ）

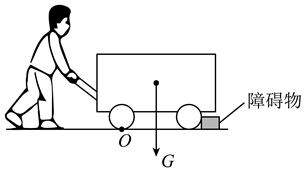

如图所示，火车上的售货员正推着小车售卖货物。当小车前行遇到障碍物时，需要使小车前轮翘起。请你画出售货员施加的最小动力 ，动力臂 以及阻力臂 。

如图所示一长方体质量分布均匀的木箱，其质量为100kg，已知AB=CD=60cm，AC=BD=80cm，若想在图中A点用最小力推翻木箱，则F=N。

如图所示，明明正在用钓鱼竿钓一条大鱼。下列说法正确的是（   ）

我国古代《墨经》最早记述了秤的杠杆原理，如图甲所示是我国古代对杆秤的各个部件的描述方式，其中“重”指被测物体。某学校科创小组的同学用日常生活中常见的材料自己制作了如图乙的杆秤，并用此来完成了一些自己感兴趣的实验研究。
