第一节科学探究：杠杆的平衡条件知识点题库

按如图所示，是小丽在“研究杠杆平衡条件”的实验中，使杠杆在水平位置平衡．如果在杠杆两边的钩码下面各增加一个大小相等的钩码，则杠杆（　　）

A . 仍然平衡 B . 不平衡，左端下降 C . 不平衡，右端下降 D . 无法确定

观察图示的指甲刀的结构图，其中分析正确的是

A . 一个杠杆，且是省力杠杆 B . 两个杠杆，一个省力杠杆，一个费力杠杆 C . 三个杠杆，一个省力杠杆，两个费力杠杆 D . 三个杠杆，一个费力杠杆，两个省力杠杆

对如图所示的几种简单机械，下列说法中，正确的是（　　）

A .

此图所示的装置中OB是动力臂 B .

使用此图所示的装置可省一半力 C .

此图所示的装置是一种等臂杠杆 D .

此图所示的汽车驾驶盘也是一种简单机械

下列说法正确的是（）

A . 杠杆都是直的 B . 杠杆可能是弯的 C . 力的作用线不可能通过杠杆的支点 D . 从支点到动力作用点的距离叫动力臂

在跷跷板游戏中，大人重700N，小孩重200N，当大人坐在与跷跷板的转轴距离为0.5m处，小孩应该坐在哪里才能使跷跷板水平平衡？

如图所示，人的手臂相当于一个杠杆，它的支点在O点，请画出图中铅球对手的作用力F₂的力臂L以及拉住手臂的动力F₁ ．

下图所示的四件展品，展示了我国古代人民的智慧成果，对于其中所涉及的物理知识，下列说法中正确的是（）

A . 倒装壶，应用了连通器原理 B . 赤道式日晷是利用光的色散现象来计时的 C . 孔明灯能升上天空是因为它受的重力小 D . 辘轳是一种费力杠杆

一位物理老师用一只弹簧测力计称出了一只大象的质量．如图所示，OA=9m，OB=9cm，此装置可视为杠杆，当棒处于水平平衡时弹簧测力计的示数为200N．若不计棒及铁笼的重，则该大象的质量为t．（g取10N/kg）

如图甲，一重为G的物体静止在水平地面上，用一细线竖直向上拉物体，拉力的大小为F。

（1）若F<G ，求F_压与G、F之间的关系；
（2）若G=30 N，将细线竖直系在质量不计的杠杆A端，O为杠杆的支点，已知AO=2BO ，要使地面对物体的支持力为零，应在B端竖直向下施加多大的力(杠杆始终保持水平)?

如图甲所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干.

（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉.此时，应把杠杆两端的平衡螺母向(选填“左”或“右”)调节，小明调节杠杆在水平位置平衡是主要目的是．
（2）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码杠杆恰好在原位置平衡，如图甲所示.于是小明便得出了杠杆的平衡条件为，他这样得出的结论是否合理?并说明理由．
（3）如图乙所示，如果每只钩码重0.5N，不计杠杆自重，用弹簧测力计在C处竖直向上拉，此时弹簧测力计示数是N，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将(变大/变小/不变).

下列数据中不符合实际情况的是（）

A . 一个重为2N的皮球从10米高处下落的过程中，重力对它所做的功为20J B . 小明以正常的步行速度登上三楼的教室，克服重力做功的功率约为150W C . 人们用的筷子是省力杠杆 D . 台灯正常工作时的电流约为0.25A

如右图所示，一根尺子将中点支起，两边挂上砝码，恰好平衡，在下列情况中，仍能保持平衡的是（）

A . 左右两边砝码组向内移动一格 B . 左右两边砝码组各减少一个 C . 左右两边砝码组各减少一半 D . 左右两边砝码组向外移动一格

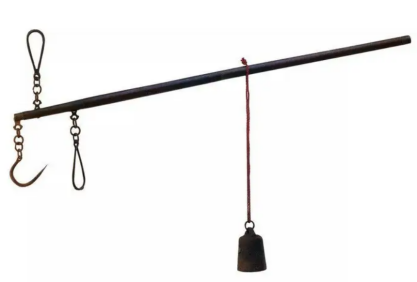

如图所示，是生活中常见的杆秤，已知该秤砣上标注的质量为100g，提纽与货物挂钩OA间距为5cm，某次称量中，当移动秤砣到距提纽O点25 cm的B点时，秤杆水平静止，则被测物体的质量kg。若由于秤砣有缺损，测量值真实值。（选填“大于”、“小于”或“等于”）

图片_x0020_100018

在“探究杠杆的平衡条件”实验中：
