第一节 科学探究：杠杆的平衡条件 知识点题库

请作出图中：①物体A所受重力G的示意图；②力F的力臂l．

如图所示，用固定在墙上的三角支架ABC放置空调室外机。如果A处螺钉松脱，则支架会绕 点倾翻。为了安全，室外机应尽量 （填“靠近”或“远离”）墙壁。

在探究“杠杆的平衡条件”的实验中，某同学记录了三次实验数据如下表：

实验次数	动力F1/N	动力臂L1/m	阻力F2/N	阻力臂L2/m
1	2.0	0.04	4.0	0.02
2	1.0	0.02	0.5	0.01
3	2.5	0.03	1.5	0.05

如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．

如图所示，用轻质薄木板AB做成杠杆，O为支点，OA=OB=2m，地面上一质量为3kg，边长为0.1m的实心正方体物块M用一不可伸长的细线系于OB的中点C，此时AB静止于水平位置，细线刚好被拉直．现将重为10N的小物块P放在O点的正上方的板上，对P施加F=2N的水平向左推力，使P沿OA向左做匀速直线运动．求：（g取10N/kg）

如图，杠杆可绕O点转动，使杠杆平衡，画出作用在A点最小的力F₁ ．

某人分别用如图所示的甲、乙两种方法挑着同一个物体行走，甲图中肩受到的压力乙图中肩受到的压力；甲图中手施加的力乙图中手施加的力(填“大于”“等于”或“小于”)

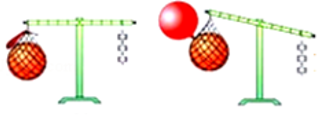

将充足气的篮球和套扎在气针尾端的气球一起挂于杠杆左端，调整杠杆右端钩码的悬挂位置，使杠杆平衡（如图），然后再将扎在气球上的气针头插入篮球的气门内，气球随即膨胀。此时的杠杆的端将向上翘起，这是因为的缘故。

一位同学用棒挑着重物扛在肩上行走，如图所示，他胳膊所用的力物重（选填“大于”、“小于”或“等于”），要使胳膊所用的力减小些，可采用的办法是将重物肩膀（选填“远离”或“靠近”）。



如图是活塞式抽水机的示意图，其手柄（BOA部分）相当于一个杠杆。已知O是该杠杆的支点，A、O、B在同一直线上， =3：1，当手柄处于静止状态时,动力F₁为16N，则阻力F₂为 N；若在力F₁作用下A端向上移动50cm，则F₁做的功为J．

请画出图中杠杆动力F的力臂L。





如图所示，OB为一轻质杠杆，O为支点， ，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加N的拉力。

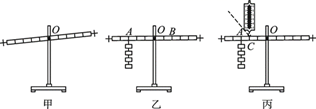

小红和小明利用如图所示装置探究杠杆的平衡条件。

如图所示，O为支点，B点挂一重物G，分别在A点施力F₁、F₂、F₃ ， 在C点施加力F₄ ， 若要使杠杆水平平衡，这四个力中最小的是（　　）

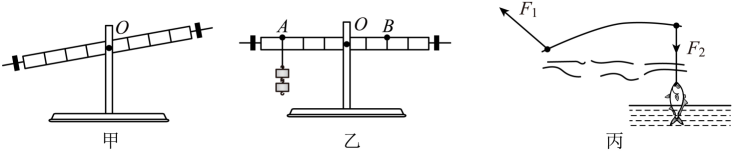

小明利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。

在“探究杠杆平衡条件的实验”中：

下面四款剪刀中，最适合剪裁硬物的是（   ）

在探究“杠杆的平衡条件”实验时。
