第1节家庭电路知识点题库

根据要求作图

（1）如图1是液压汽车起重机的示意图，O为支点，F₁为动力，B为阻力作用点．试画出动力F₁的力臂l₁以及作用在吊臂上的阻力F₂的示意图．

（2）请用笔画线代替导线，将图2中的电灯、开关和插座接入家庭电路中．

（3）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图3中的器材连成符合楼道灯要求的电路．

请用笔画线表示导线，将如图所示的电灯和开关正确接入家庭电路中．

在我国，家庭电路的电压是 V，对人体的安全电压是不高于 V．

我国家庭电路的电压是 V．家庭电路中各用电器之间一般都是联的．

如图所示的家庭电路中，接入电路中的螺丝口灯泡甲与灯泡乙正确的是灯泡．其理由是．

我国家庭电路的电压是（）

A . 220V B . 110V C . 24V D . 1.5V

小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）

A . 测试两孔时测电笔都发光 B . 测试两孔时测电笔都不发光 C . 只有测试右面的孔时测电笔才发光 D . 只有测试左面的孔时测电笔才发光

在如图所示的电路中，将电灯与开关接入电路中．

关于家庭电路与安全用电，下列说法正确的是（）

A . 熔丝是由熔点较高的材料制成的 B . 正常情况下火线与大地间的电压为零 C . 用电器的开关必安装在火线上 D . 电路连接处接触不良不可能引起火灾

某家庭电路的组成如图所示，下列说法正确的是（）

A . 控制灯泡的开关可以接在零线上 B . 图中的四个插座中有三个是并联的 C . 有金属外壳的家用电器必须使用三孔插座，以确保安全 D . 彩灯接入电路后都不亮，可能是其中的一个小彩灯短路

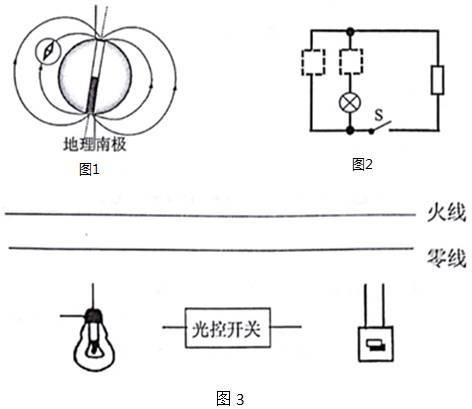

（1）如图1，为地磁场示意图，请在图中标出地磁的S极和小磁针的N极。
（2）在图2虚线框中填入电池和电表的符号，使电路成为并联电路。
（3）图3为某学校宿含楼的一盏螺纹灯及控制电路示意图，要求周一到周五的夜里彻夜通明，周末的夜里则不需要接通，按要求将电路图连接完整（光控开关在天黑时自动闭合，天亮时自动断开，手动开关要人手控制）

用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中。

将图中带开关的三孔插座正确接入家庭电路

如图所示的家庭电路，要求开关控制螺口灯泡，插座单独使用。

关于家庭电路和安全用电，下列说法正确的是（）

A . 三脚插头中较长的“E”脚应与用电器的绝缘部分相连 B . 将漏电保护器正确接入家庭电路中，能够彻底防止人触电事故的发生 C . 放风筝时，我们应该远离高压线塔 D . 发现空气开关跳闸，只需重新闭合空气开关即可

（1）如图是重力为490N的滑冰运动员在比赛中的场景，请在答题卡上指定位置画出滑冰运动员受到的重力的示意图。
（2）山左实验学校为节约能源，新建宿舍楼内的楼道照明灯均由“光控开关”和“声控开关”自动控制。“光控开关"S₁在天黑时自动闭合、天亮时自动断开；“声控开关" S₂在有人走近发出声音时自动闭合、无人走动时自动断开。这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光。答题卡上已给出火线和零线的位置，请在答题卡指定位置的虚线框内画出该楼内其中一盏楼道照明灯的电路图。

把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻（更大/更小）．

现代生活离不开电，安全用电至关重要。下列说法正确的是（）

A . 使用试电笔时不能接触笔尾金属体 B . 空气开关“跳闸”，一定是电路短路引起的 C . 电能表是测量电功率的仪表 D . 洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地

已知L₁、L₂并联在电路中，S₁是这部分家庭电路的总开关同时控制两盏灯和两个插座，请你用笔画线代替导线正确连接电路。

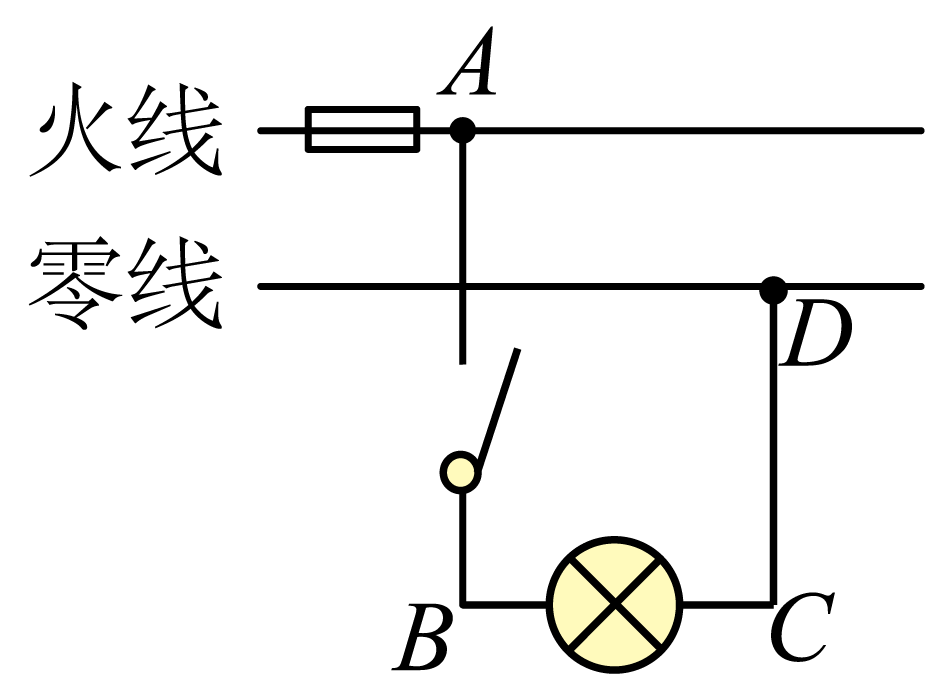

在使用试电笔时手必须接触（填笔尖、笔尾）金属体。如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是，空气开关跳闸后，受它控制的电路处于（选填短路、断路或通路）状态。
