第1节家庭电路知识点题库

“珍爱生命，注意安全”是同学们日常生活中必须具有的意识．关于安全用电，下列说法正确的是（）

A . 保险丝熔断后，可以用铜丝代替 B . 发现有人触电，直接用手把他拉开 C . 有金属外壳的用电器，其外壳要接地 D . 家庭电路中，开关连接火线或零线都可以

按要求作图：

（1）在图a中标出磁体的N、S极．

（2）如图b所示，请你用笔画线代替导线连接电路，使开关能控制灯泡的亮灭．

如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中．

家庭电路中的两条电线，一条叫线，另一条叫线．通常用试电笔来别火线和零线，使用试电笔时手必须接触笔尾的，测试时，如果试电笔的氖管发光，那么试电笔笔尖接触的是线．

关于试电笔的使用．如图所示的四种方法中，正确的持笔方法是（）

A .

B .

C .

D .

如图所示，对图片中所描述的物理现象或过程，下列分析正确的是（）

A . 图甲：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝 B . 图乙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故 C . 图丙：司南静止时，它的长柄指向南方，说明长柄是N极 D . 图丁：匝数一定时，增大电流，电磁铁吸引曲别针的数目会增加

如图所示，用笔画线代替导线将电灯和开关接到电路中。

以下各种做法中，符合安全用电原则的是（）

A . 电灯的开关可以接在零线和灯泡之间 B . 使用测电笔时，手指要接触笔尾金属体 C . 有人触电要尽快用手把他拉开 D . 在高压线附近放风筝

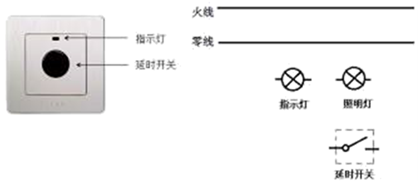

延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．

关于家庭电路和安全用电，下列说法或做法中正确的是（）

A . 家庭电路中空气开关跳闸，一定是发生了短路 B . 将控制用电器的开关接在用电器与火线之间 C . 使用试电笔时，手千万不要接触笔尾金属体 D . 将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用

测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是；将笔尖与导线接触，若氖管不发光，此导线为。有一块手机电池，上面标明电压为10V，容量为2000 mA·h，它充满电后，大约储存了J的电能。

图片_x0020_100034

请将带开关的螺丝口灯泡和三孔插座正确接入图所示的电路中。

图片_x0020_100019

小明学习的自习室，一个开关控制两盏“220V 40W”的节能灯，还有一个备用的三孔插座，请你根据家庭用电的原则，将自习室的电路图连接完整．

图片_x0020_2091138075

一般情况下，人体的安全电压不高于V；使用试电笔检修电路故障时，手一定要接触（选填“笔尖”或“笔尾”）金属体。

如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。

图片_x0020_2036862416

（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力F_N的示意图。
（2）如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S₁控制，压缩机M由开关S₂控制.根据题意，将图连接完整，并符合安全用电原则。
（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置。

②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
