第1节 家庭电路 知识点题库

下列说法不正确的是

如图是安装一盏电灯和三孔插座的实物示意图，A为保险丝，请在图上画出接线。

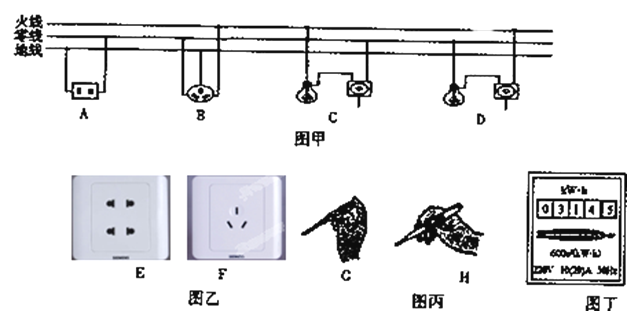

某同学在学习家庭用电知识时：



（l）他设计了A、B、C、D四组有关插座、螺口灯泡、开关的家庭电路如图甲所示，其中连线正确的一组是 ．

（2）天气渐冷，该同学家中购置了一台金属外壳取暖机，为用电安全，接入家庭电路时，应选用图乙中 （选填“E”或“F”）插座，它能保证取暖机金属外壳与 相连．

（3）图丙中G、H是使用测电笔检测的两种握笔方法示意图，其中正确的是 ．

（4）该同学家电能表的表盘如图丁所示，其读数是 kW•h．若电能表的表盘转了300转，则该同学家的用电器总共消耗了 J的电能．

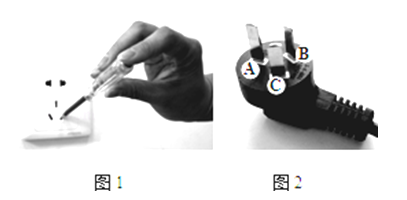

小华把试电笔插入三孔插座中，如图1所示，若电路连接无误，则图中试电笔的氖管 发光．（选填“会”或“不会”）小华观察家中电热水壶的三脚插头，如图2所示，她判断三脚插头的脚 应与电热水壶的金属外壳相连．（选填“A”、“B”或“C”）



将如图所示的元件，连接成符合安全用电要求的家庭电路，开关控制电灯．

在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是（   ）

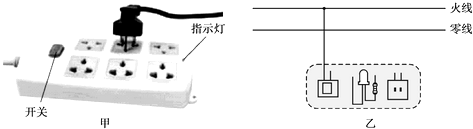

如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．

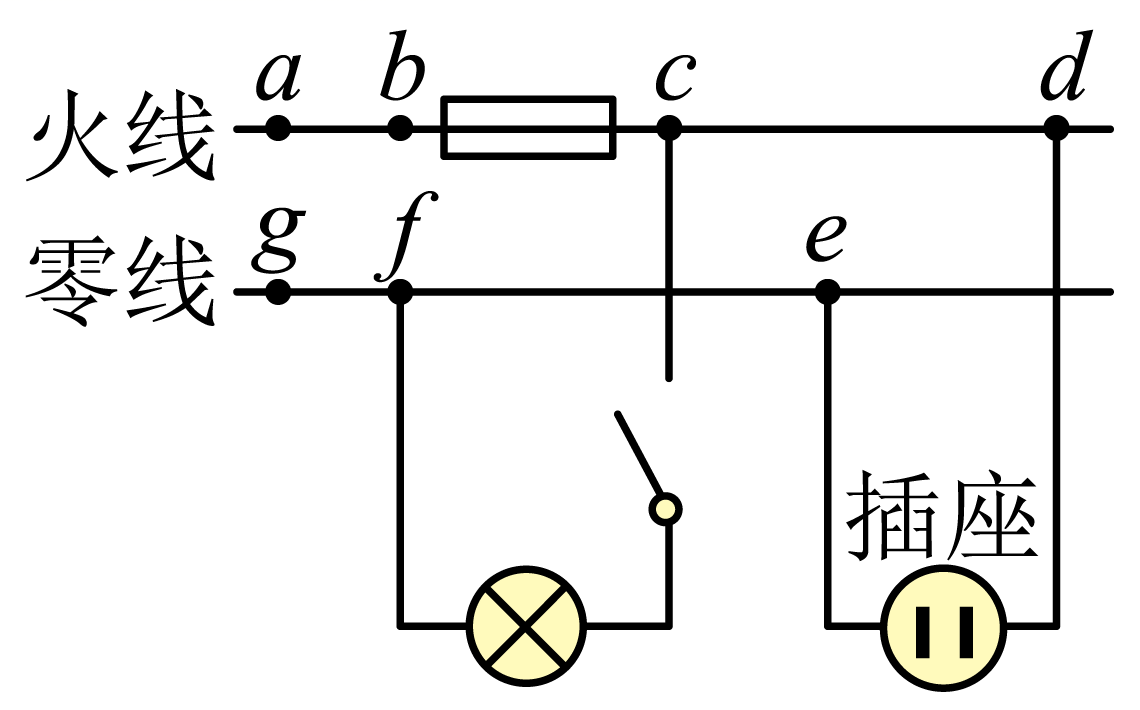

如图所示，是某家庭电路的一部分，下列有关说法中正确的是（   ）

在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将（填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图．

关于家庭电路，下列说法正确的是（   ）

如图甲是一种插线板，开关闭合时指示灯发光，插孔提供电压，开关断开时指示灯不发光，插孔不提供电压，指示灯损坏时，插孔可以继续提供电压，请在图乙中画出电路连接图。

家庭电路中的各用电器之间是（填“串”或“并”）联的。家庭电路中发生短路时，电路中的很大，此时电路中的会起到保护作用，避免发生火灾。“十字”路口上安装着交通指示灯，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W”字样，则每组灯正常工作时每小时耗电度。

家庭电路的安装应当符合安全用电的要求，家庭电路中控制电灯的开关要连接在（选填“火线“或“零线”）和电灯之间。灯泡发光过程中把电能转化为光能和内能，转化的内能散失在空气中，这部分内能无法自动地再转化为电能，这是因为能量的转移和转化具有性。

如图甲是家庭电路常见的三孔插座，在电路正常时试电笔接触（选填图中的序号）孔氖管会发光。请用笔画线代替导线，把图乙中的灯泡和控制灯泡的开关正确接入家庭电路中。

在我国家庭电路中，电饭锅正常工作电压是V，它与家里的电灯是连接的（选 填“串联”或“并联”）。

关于家庭电路与安全用电，下列说法正确的是 （   ）

如图是家庭电路的一部分，请将电灯、开关和三孔插座正确接入电路中。

家庭电路中三线插座非常普遍，中间的插孔接线。对人体来说，安全电压一般不高于V。如图所示是小明家的电能表，他家用电总计kW·h，已知1kW·h电费为0.50元，则小明家应缴纳的总电费是元。

小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的（填字母）段发生（填“断路”或“短路”）故障。

如图，只闭合开关S，风扇M工作；只闭合开关S₁ ， 灯泡和风扇M都不工作；同时闭合开关S，S₁风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
