第1节 家庭电路 知识点题库

电器的使用丰富了人们的生活，但若使用不当，也会带来危害。在日常用电中要注意: 家庭电路中的电冰箱、电视机、电灯等家用电器的连接方式是 联； 带有金属外壳的家用电器，都要使用三孔插座，这样做的目的是为了让金属外壳与 相连；一般情况下，人体的安全电压不高于 V，不要触摸火线或漏电的家用电器。

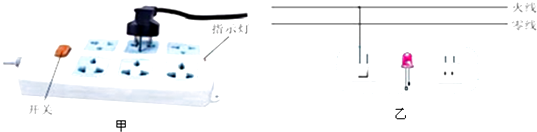

图甲所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通

​

家庭电路中，开关与所控制的用电器之间是 连接的；如图所示为某家用电能表的表盘图片，它是测量家庭消耗 的仪表，正常工作电压为 伏．

小明设计了一种照明电路图，其设计要求是：S₁、S₂分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　）

如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个接在干路上。房间里有电灯、电视等用电器，它们是联的，它们的工作电压是V。

我国家庭电路的电压都是V，对人体安全的电压是．

在家庭电路中，电热水器正常工作的电压为 伏，它与家中的空调器是 连接的（选填“串联”或“并联”），家庭中每月的耗电量用 表计量．

在家庭电路中，从进户线起连接顺序正确的是（　　）

杜老师家的书房灯如图所示，共有6灯，两个开关，每个开关控制两盏灯，每盏灯的额定电压都是220V，电路应为（   ）

上海的家庭电路中，电冰箱两端的电压为伏，它与电视机是连接的（选填“串联”或“并联”），若它的额定功率为250瓦，正常工作4小时，耗电千瓦时．

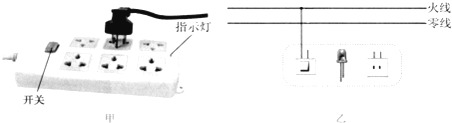

图甲所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源接通．

王大伯家中水井内有抽水泵（电动机），平时正常工作，井水温度正常；某一天，水泵坏了，开关S就一直断开，但井水温度明显变高。经检测，发现：开关处确实断开，但水泵和井水都带电．由此可知，王大伯家水泵电路的实际连接方式为图中的（   ）

在小刚家中，有两盏“110V 60W“的白炽灯泡串联接在家庭电路中正常发光．某一时刻，这两盏灯同时熄灭，而家中其它用电器仍正常工作．关于这两盏灯的故障判断，小刚给出了四种猜测：

A．一盏灯断路，另一盏灯完好    B．一盏灯短路，另一盏灯完好

C．一盏灯断路，另一盏灯短路    D．电网电压升高，两盏灯同时被烧断

将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（   ）

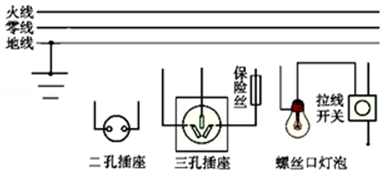

请将图所示的元件，连接成符合安全用电要求的家庭电路。

上海地区家庭照明电路的工作电压为(   )

我国家庭电路中，标有“110瓦”的电视机正常工作时两端的电压为伏，通过它的电流为安；它与电灯是连接的（选填“串联”或“并联”）。

教室内照明灯正常工作的电压为伏，开关与灯之间是（选填“串联”或“并联”）连接的。家中空调与节能灯均正常工作时，通过的电流较大。

关于家庭电路的安装，下列说法不正确的是（   ）

下列做法正确的是（   ）
