第1节 家庭电路 知识点题库

请用笔画线代替导线，将图中的电灯、开关和两孔插座接入家庭电路中．

​

①家庭电路中，电流过大的原因是 或 ．

②如图甲所示，请完成下面电路的连接，使其成为符合安全用电要求的家庭电路．

③如图乙中圆圈a、b为连接正确的电流表或者电压表，闭合开关后，两灯都发光，a应是  表，b应是  表．

生活中，电冰箱里的电动压缩机与照明灯是联的，电动压缩机工作时，电能主要转化为能．

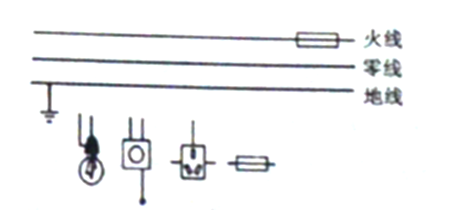

请根据安全用电原则，将如图所示的拉线开关、螺口灯泡和带保险丝的三孔插座正确连入家庭电路中（要求用开关控制灯泡）．



如图是用电热水壶烧水的情景，下列说法正确的是（   ）

阅读短文，回答问题

电水壶

电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如蒸汽开关失效，壶内的水会被烧干，发热原件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源．

图乙是双金属片开关原理图：A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度．

现在很多高档的电热水壶采用了PTC加热元件．图丙是PTC材料的电阻随温度变化的关系图象．使用PTC加热元件，可防止因干烧出现着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制．

小丽家中有一盏用声控开关和光控开关控制的电灯，（声控开关在有声音时自动闭合，光控开关在光照强度变暗时自动闭合）为了达到方便节电的目的，要使电灯在光线昏暗并且有人经过时才发光；同时在走廊安装一只三孔插座，请将如图所示的原理图连接完整。

白炽灯是日常生活中最重要的光源，小明对图中所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：

下列有关电学的初步知识中，正确的是（  ）

在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中．

为了防止触电事故的发生，有金属外壳的家用电器在使用时，金属外壳一定要与相连；控制家用电器的开关要串联在线和用电器之间。

家庭照明电路的电灯与控制它的开关是连接的；电源插座在使用时相当于了一个用电器（均选填“串联”或“并联”），此时电路中总电流将（选填“变大”、“不变”或“变小”）。

居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自动断开．请将图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．

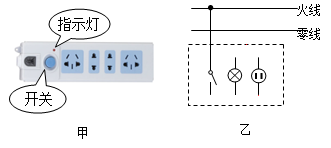

如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用．请在图乙中画出插线板上开关、指示灯和插孔的连接方式，并与电源线接通．

如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．

如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（   ）

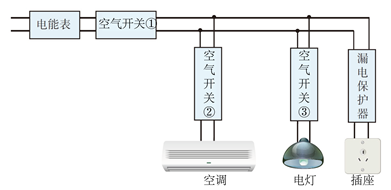

如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（   ）

下图中符合安全用电要求的是（   ）

家庭电路中的电灯、电视机、电风扇等电器都是联在电路中的，小红家11月底电能表读数为2718.7kW•h，12月底电能表读数如图所示，那么12月份他家消耗了kW•h的电能．

根据规定要求作图：
