第1节 家庭电路 知识点题库

关于如图所示四幅图片，下列说法正确的是

安全用电是生活必须普及的常识，图中甲图测电笔使用时必须用手接触笔尾金属体，测电笔是用来 ．乙图中是金属外壳的用电器必须采用三脚插头和三孔插座，其作用是 ，丙图中在家庭电路中同时使用多个大功率用电器，会导致家庭电路中  而烧断保险丝

如图所示，是家庭用插线板，在使用时，按下开关指示灯亮，每个插座均能独立工作；断开开关，指示灯熄灭，插座不能工作．能正确反应插线板的电路图的是（   ）

如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（   ）

在图中将开关和灯泡连接到家庭电路中．

如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V  40W”的白炽灯L₀接在火线上要装保险丝的两个接线柱上，当只闭合S₁时，L₀和L₁都呈暗红色；当只闭合S₂时，L₀正常发光；当只闭合S₃时，L₀不亮．下列判断正确的是（   ）

将图中的灯泡和控制灯泡的开关正确接入电路．

某居民家中的电路如图所示，开始时各部分工作正常.当将电饭煲的插头插入三孔插座后，正在加热的电茶壶突然不能工作，但电灯仍正常发光.拔出电饭煲的插头，把测电笔插入插座的左、右插孔，氖管均能发光，则(   )

请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L₁如图甲所示，然后断开家里的其他开关，只闭合S，若发光较暗，说明该支路；若发现L₁正常发光，说明该支路。

家庭电路中，下列操作符合要求的是（  ）

如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。

按要求作图（保留作图痕迹):

下列措施符合安全用电的是（   ）

如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图中A，B，C，D四处，发现A，B，C三处都能使试电笔的氖管发光，D处不能使试电笔发光。那么可以判定故障是（    ）



如图所示，关于家庭电路和安全用电，下列说法正确的是(   )

关于家庭电路和安全用电，下列说法正确的是（   ）

按要求作图（保留作图痕迹）：

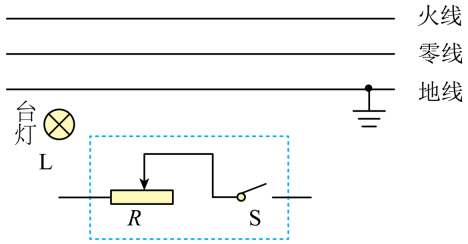

如图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
