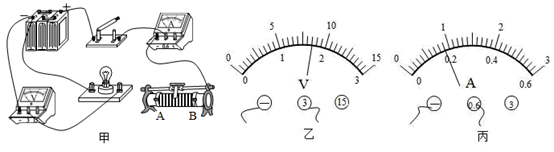

本实验中电压表应选用 挡,滑动变阻器应选用.(R1/R2)

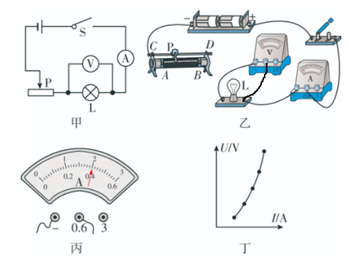

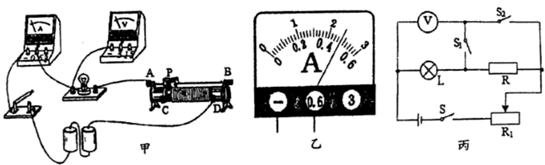

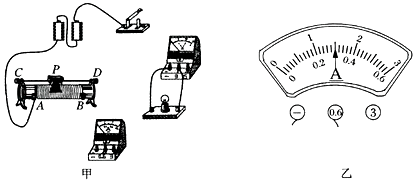

①连接好电路,闭合开关后,看到电压表指针如图1偏转:
②灯泡不亮、电压表示数较大、电流表无示数.取下灯泡,两表的示数不变: .

功率,姚远小组设计了另一种实验方案.(电阻R的阻值已知,电源电压未知)

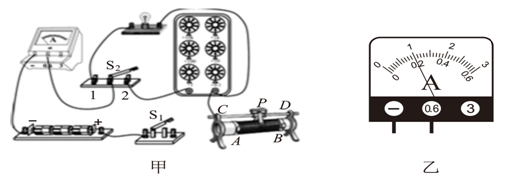

①电路如图2所示,连接好电路;
②开关S拔到位置1,移动滑片P至任一位置,读出电流表示数I1;
③开关S拔到位置2,滑片位置不动,读出电流表示数I2 .
先算出灯泡的电阻和R两端电压,再根据P0=
,计算灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,仔细分析后,他们认为要准确测出灯泡的额定功率,只需将上述步骤②改为



第一组 | 第二组 | 第三组 | ||||||
序号 | U(V) | I(A) | 序号 | U(V) | I(A) | 序号 | U(V) | I(A) |
1 | 6 | 2.00 | 4 | 6 | 1.00 | 7 | 3 | 1.00 |
2 | 12 | 1.00 | 5 | 12 | 0.50 | 8 | 6 | 0.50 |
3 | 24 | 0.50 | 6 | 24 | 0.25 | 9 | 12 | 0.25 |

次数 | 灯泡 | I/A | U/V | R/Ω | P/W |
1 | L1 | 0.2 | |||
2 | L2 | 1.6 | 8 | 0.32 | |
3 | L3 | 2.4 | 12 | 0.48 |

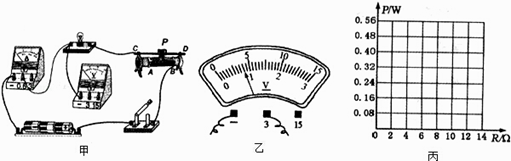

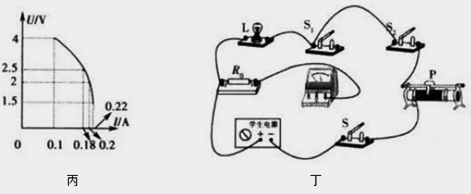

完成实验后,小强利用电流表和阻值为R0的定值电阻,测量小灯泡L正常发光时的电功率P1 , 他选择了满足实验要求的实验器材,并连接了部分实验电路.如图丁所示:
为了测量出灯泡L的电功率,请只添加两条导线完成图丁所示的实验电路的连接
②请把小明的实验步骤补充完整:
a.断开开关S1、闭合开关S、S2 , 移动滑动变阻器的滑片P,使
b.保持滑动变阻器滑片位置不变,断开开关S2、闭合开关S、S1 , 记录
c.请用R0及实验数据表示出P1. P1=
电流一半时的电功率为P2 , 则P1P2(选填“大于“小于”或“等于”)

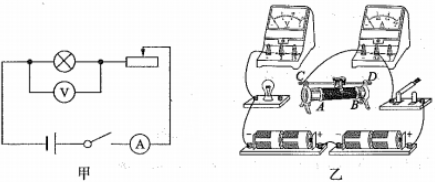

小明连线过程中肯定出现的错误是。
还可能出现了以下错误中的(填字母序号)。
A.电压表串联在了电路中
B.电流表并联在了小灯泡两端
C.连接滑动变阻器时,用了C、D两个接线柱
D.连接滑动变阻器时,用了A、B两个接线柱
|
实验次数 |
1 |
2 |
3 |
4 |
|
电压U/V |
2.0 |
3.0 |
3.8 |
4.2 |
|
电流I/A |
0.33 |
0.34 |
0.40 |
0.42 |
|
小灯泡亮度 |
不亮 |
较暗 |
正常 |
较亮 |
|
小灯泡电阻 |
6.0 |
8.8 |
9.5 |
10.0 |

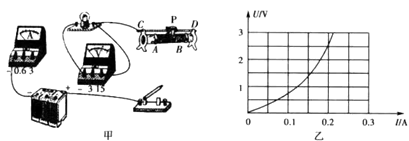

由表中数据可知小灯泡正常工作时的功率为W。
从表中数据还可以看出小灯泡的电阻随温度升高而。

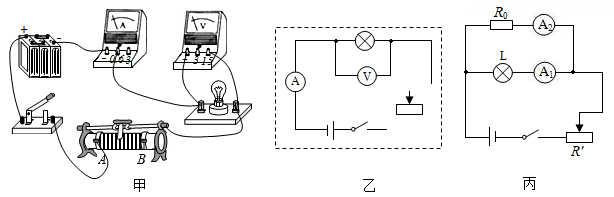

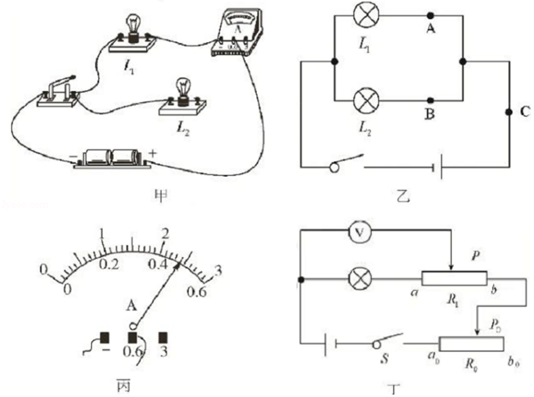

①连接如图甲所示电路时,还剩一根导线没连接,请你用笔画线代替导线,将电路实物图补充完整,要求电流表测L1的电流;
②小明分别测量图乙中A、B、C三点的电流,数据如下:
| A点电流IA/A | B点电流IB/A | C点电流IC/A | |
| 灯泡L1、L2并联 | 0.2 | 0.3 |

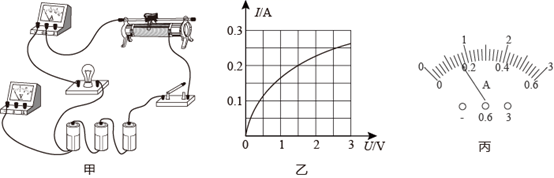

图丙是电流表在C点时的示数,则IC为A;
③接下来他选用规格(选填“相同”或“不同”)的小灯泡,再次测量各点电流,这样操作的目的是。
小明想测量额定电压为U额的小灯泡的额定功率,却发现电流表损坏了,他又找来一个滑动变阻器R1(最大阻值为R1),设计了如图丁所示的电路,连接电路进行实验。
①小明移动滑片P0到b0端,闭合开关S,接下来操作步骤的合理顺序是(用字母表示)。
A .移动滑片P到a端;
B .保持滑片P0位置不动;
C .调节滑片P0使电压表的示数为U额;
D .移动滑片P到b端,记录此时电压表的示数为U;
②小灯泡的额定功率P额=(请用题中符号U额、U、R1表示)。
①闭合开关S和S1 , 断开S2 , 调节滑动变阻器的滑片使电压表示数为;
②闭合开关S和S2 , 断开S1 , 保持滑动变阻器滑片P不动,读出此时电压表示数为U;小灯泡额定功率的表达式P额=。

① ;
②。
|

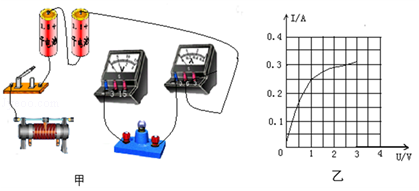

实验序号 |
电压U/V |
电流I/A |
电阻R/Ω |
电功率P/W |
|
1 |
1.00 |
0.14 |
7.14 |
0.14 |
|
2 |
1.70 |
0.22 |
7.73 |
0.37 |
|
3 |
2.50 |
|
|
0.75 |

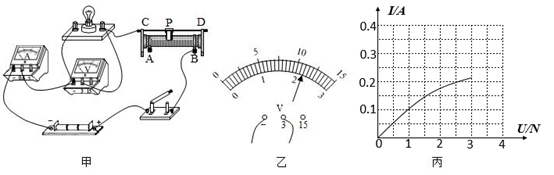

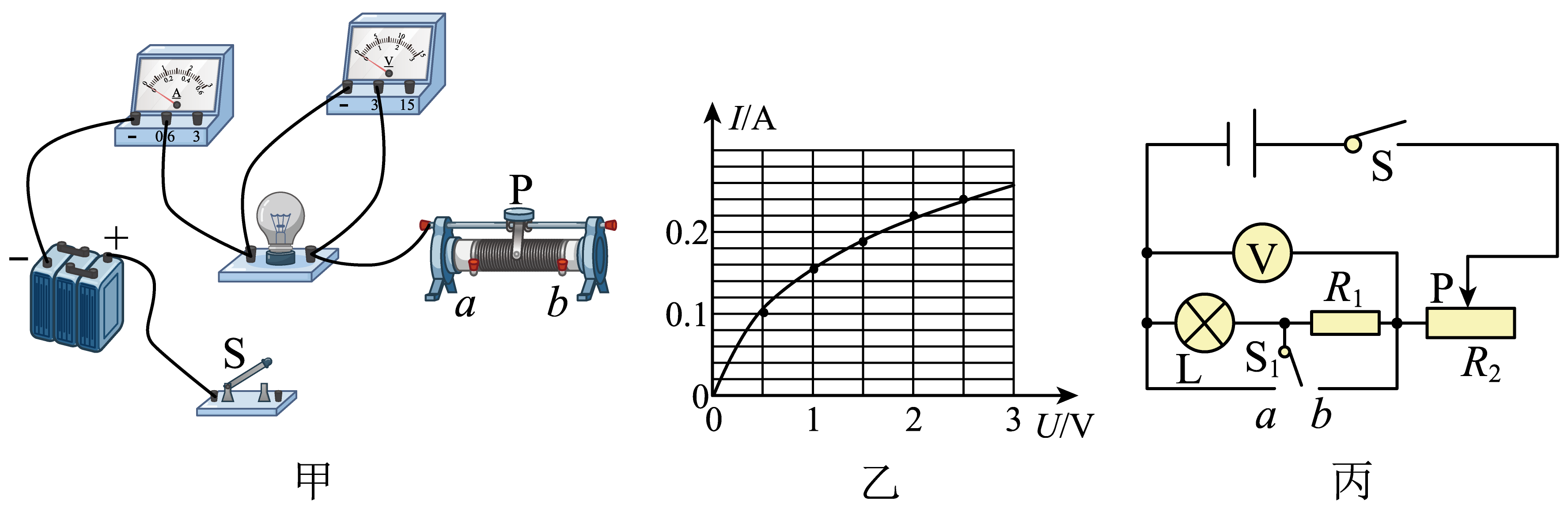

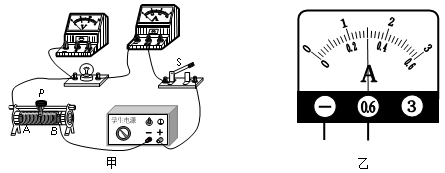

①闭合开关S,将开关S1接(选填“a”或“b”),调节R2的滑片,使电压表的示数为V时,小灯泡正常发光;
②保持R2的滑片位置不动,闭合开关S,将开关S1接a,此时电压表的示数为3V;
③小灯泡L的额定功率P额=W。
