第4节 电流的测量 知识点题库

按照题目要求作图．

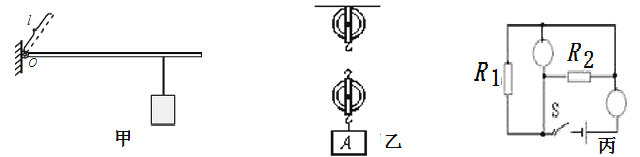

（1）如图甲，做出以力臂L为力臂的动力F₁及物体所受重力示意图；

（2）以笔带线画出最省力的滑轮组绕法；

（3）在图所示电路的〇里填上适当的电表符号，使电阻R₁与R₂并联．

在探究“并联电路干路电路与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是（　　）

图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A₁的示数如图乙，那么电流表A₂的示数应是 A．

天平是测量物体的仪器，测量时，应将待测物体放在天平的盘．“用电流表测电流”实验中，在连接电路时应使电键处于状态，应使电流从电流表的接线柱流入（选填“正”或“负”）

下列说法正确的是（   ）

会读电流表：

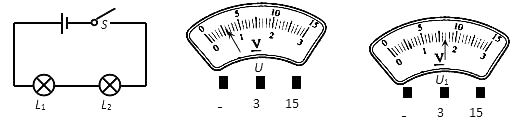

如图所示，用电压表分别测量L₁两端的电压U₁、L₂两端的电压U₂以及L₁、L₂串联的总电压U，请根据表盘读数回答下列问题：

两节干电池串联后的总电压是V.手机（移动电话）的普及使通讯变得更加方便快捷，给手机电池充电时是将电能转化为能.某手机的待机电流为3mA，合A.

用电流测通过灯L₁的电流，用电压表测通过灯L₁两端的电压，图中接法正确的是（  ）

在图所示的电路的○里适当的电表符号，使之成为正确的电路．

请在左下图原图上改动导线，使两只电流表分别测干路和支路的电流．并在虚线框中画出改正后的电路图．（(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)



请在如图中的圆圈内填上电压表或电流表的符号，使两个电阻组成并联电路。

某同学要用电流表测灯泡L₂电流，设计的四个电路中能达到目的是（   ）

做探究并联电路电流规律的实验，电路如图所示。图中电流表测量的是通过灯泡的电流，如果电流表测通过L₁和L₂的总电流，且只允许移动一根导线， 应将导线的右端接在电流表的接线柱上（选填“0.6”或“−”）。

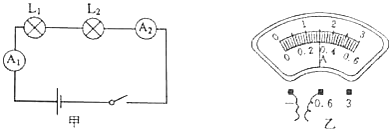

如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A₁指针的位置，如果电流表A₂读数是0.5A，则下列说法错误的是（   ）

如图甲所示的电路图，L₁和L₂是连接的，开关闭合时，两个电流表的示数分别如图乙和图丙，判断A₂表的读数是；流过灯L₂的电流大小是。

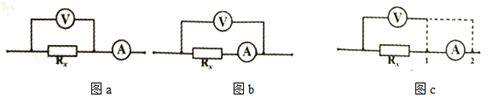

利用伏安法测量未知电阻阻值时，由于电表自身的内阻而导致测量的误差无法避免。小明设计了如图（a）、（b）两种电路连接方式来减小测量误差。为了研究使用哪一种连接方式能更加能准确的测量Rx的值，小明利用电压表试触点1、2的方法做了如图（c）所示的实验探究：

如图所示，使L₁和L₂两个灯泡并联，a、b、c三个电流表或电压表的示数依次为1.5，1.2，2.5，则乙图电灯L₁两端的电压为，L₁中的电流为。

在如图圆圈中填上合适电表的符号，使两灯都能都发光。
