高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）

A . 称重表相当于一个电压表 B . 电路中的R₁是没有作用的 C . 当车辆越重时，称重表的示数越小 D . 当车辆越重时，称重表的示数越大

常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线（填“a”或“b”）流入电流表．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连．

小桃同学在用电压表和电流表测电阻的实验中测得电阻的电压及电流如图所示，则电阻的阻值为Ω．

如图，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）

A . 甲、乙、丙都是电流表 B . 甲、乙、丙都是电压表 C . 甲、乙是电压表，丙是电流表 D . 甲、丙是电流表，乙是电压表

如图所示，甲、乙两表的示数分别是（）

A . 0.46 A，2.1 V B . 0.46 A，10.5 V C . 2.3 A，2.1 V D . 2.3 A，10.5 V

如图是一连入电路的电流表的示意图，指针所指的示数被一同学读做0.43A，他读得正确吗？如果不正确，错在哪里？

500mA=A=μA 5×10⁴μA=mA=A．

小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为V，电流表的示数为A，电阻R的阻值为Ω．

按照题目要求作图：

如图所示，电阻R₁的阻值为10Ω，滑动变阻器R₂上标有“10Ω 2A”字样，闭合电键S后，电流表A₁的示数为0.6A.

（1）求电源电压U.
（2）若将另一只电流表A₂串联接入该电路a、b或c中的某一处，移动滑动变阻器R₂的滑片P至某一处，使电流表A₂的指针停留在图2所示的位置.请指出电流表A₂所有可能连接的位置，并计算出此时变阻器接入电路的阻值R₂.

在如图所示的电路中，以笔线代替导线，补两根导线，要求：使两灯并联，电键S闭合后两灯发光，电流表只测灯L₂的电流.

如图所示，和是两只相同的小灯泡，、是电流表或电压表，闭合开关后，若两灯都能发光，则（）

A . a、b均为电流表 B . a、b均为电压表 C . a为电流表，b为电压表 D . a为电压表，b为电流表

如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯

和

的电流之比为（）。

A . 1:5 B . 1:4 C . 5:1 D . 4:1

在图中，将电源、电流表、电压表三个元件符号填入电路空缺处。要求开关S闭合后：电流方向如图所示；电压表测小灯泡L 两端电压。

电路中电流的大小需用测量。在把它接入电路时，必须联在待测的那部分电路中。

（3）正确连接后，小灯泡刚发光时电压表、电流表的示数如图所示，完成下表.

图片_x0020_100043

小灯泡的实验数据及发光情况

下列说法中正确的是（）

A . 中学生步行的速度约 10m/s B . 一只普通鸡蛋的体积约为 4×10^-4m³ C . 教室内普通日光灯正常发光时的电流约为 0.18A D . 成年人双脚站立时对地面的压强约为 1.2×10³Pa

小阳同学用“伏安法”测小灯泡的电阻，小灯泡标有电压2.5V，电源电压4.5V。

（1）在连接电路时，开关应，滑动变阻器滑片P应位于（选填“A”或“B”）。
（2）用笔画线代替导线将实物连接成完整电路。
（3）闭合开关，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表示数如图所示，此时小灯泡的电阻约为Ω（保留一位小数）；他把多次测量的电流值和电压值绘制成I-U图线是一条曲线，原因是。
（4）如果利用此图还想测量标有电压为3.8V的小灯泡的小灯泡正常发光时的电阻，但是电压表的15V量程已经损坏，在不改变原器材的情况下，应该把电压表并联在的两端，当移动滑片使电压表示数为V，此时灯泡正常发光。

下图所示四个电路图中，能正确测量通过灯L₁电流的电路是（）

A .

B .

C .

D .

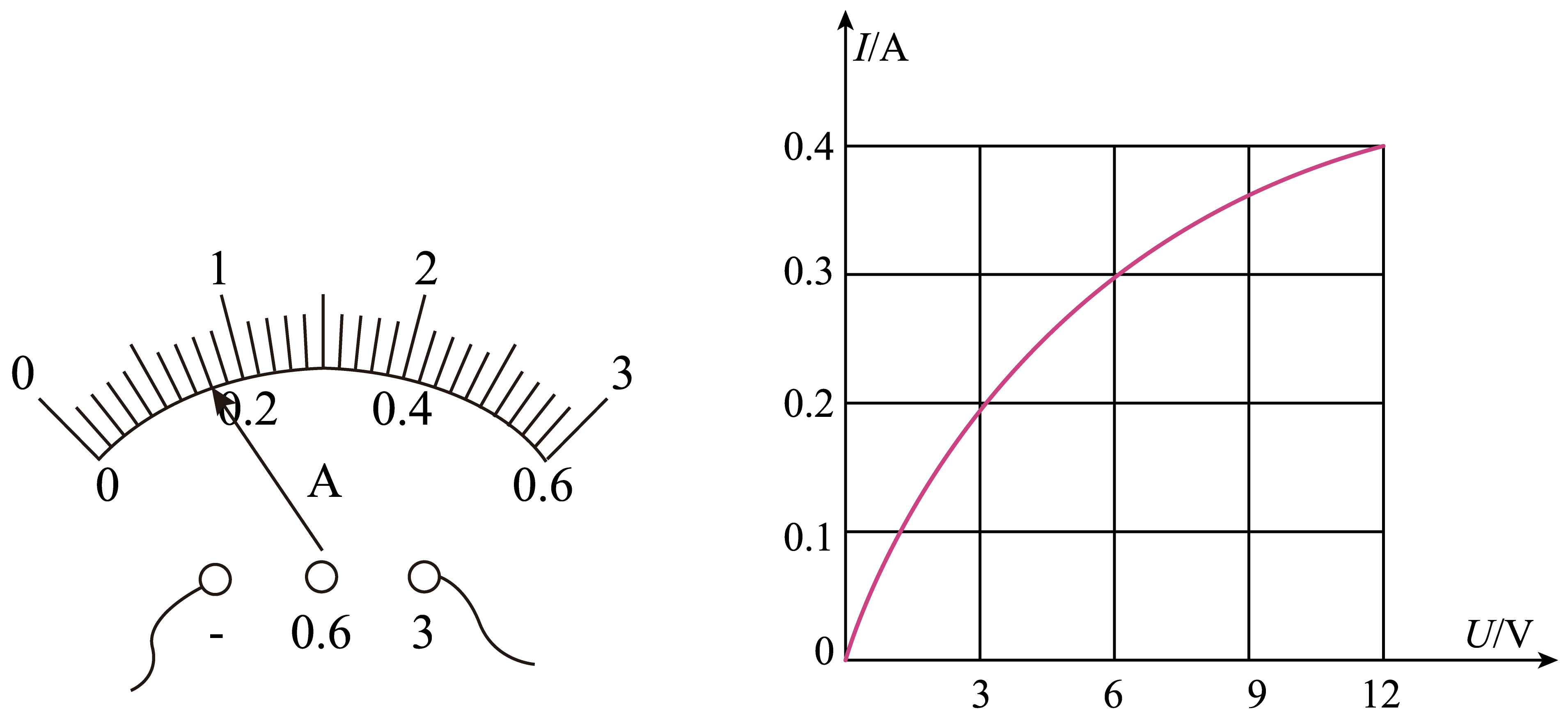

在研究小灯泡的电阻实验探究中，电流表的示数如图，读数为A。实验中，小灯泡的灯丝由暗变亮，记录数据画出I—U图像，由图可知，小灯泡的电阻随温度的升高而。（选填“变大”、“变小”或“不变”）
