第4节电流的测量知识点题库

一个5Ω的电阻，接在由6节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表应选的量程是（）

A . 0～0.6A，0～3V B . 0～0.6A，0～15V C . 0～3A，0～3V D . 0～3A，0～15V

如图所示的电路，电源电压不变，开关S₁保持闭合状态，当开关S₂由断开状态到闭合状态时，示数增大的电表是

A . 电流表A₁和电压表V₁ B . 电流表A₁和电压表V₂ C . 电流表A₂和电压表V₁ D . 电流表A₂和电压表V₂

分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表（如图所示）进行简化处理．一般情况下，可把电流表当成，把电压表当成．（以上两格都选填“导线”或“大电阻”）

如图所示，对于a，b，c表示的电表的说法正确的是（）

A . a，b是电压表，c是电流表 B . a，b是电流表，c是电压表 C . a是电压表，b，c是电流表 D . a是电流表，b，c是电压表

如图所示的仪表是测量的仪表，它应该（选填“串联”或“并联”）在电路中使用，它的分度值是．

用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（）

A . 2.4A B . 0.12A C . 0.48A D . 1.2A

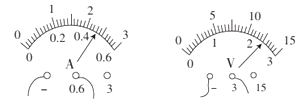

如图所示电压表的读数是V，电流表的读数是A．

某同学使用电流表测量电流的时候，本应使用“﹣”和“0.6”两接线柱，但他接入的是“﹣”和“3”接线柱，并使“3”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）

A . 指针的偏转角度太小，测量结果误差太大 B . 电流表的指针反向偏转，且无法读数 C . 指针始终不动 D . 指针的偏转角度太大，电流表可能被损坏

下列数据中最接近实际情况的是（）

A . 一个中学生正常骑车的功率约为 $\text{[math]}$ B . 教室内一盏普通日光灯正常发光时的电流约为 $\text{[math]}$ C . 一个中学生从一楼走到三楼所做的功约为3000J D . 对起重机的性能进行改良后，其机械效率可高达 $\text{[math]}$

下列各电路中完全无误的（）

A .

B .

C .

D .

如图所示电路中，甲、乙两处分别接人电流表或电压表。当s闭合后，为使两灯均能发光，则( )

A . 甲接电流表，乙接电压表 B . 甲、乙均接电流表 C . 甲、乙均接电压表 D . 甲接电压表，乙接电流表

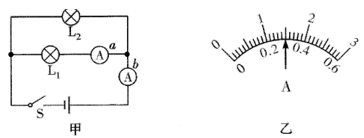

如图甲所示的电路，当开关闭合后，电流表a､b的指针偏转均如图乙所示，则通过L₂的电流为，灯泡L₁和L₂的电阻之比是。

如图所示，下列说法正确的是（）

图片_x0020_100014

A . 断开开关S，若两灯都发光，则甲、乙都是电压表 B . 断开开关S，若两灯都发光，则甲、乙都是电流表 C . 闭合开关S，若两灯都发光，则甲、乙都是电压表 D . 闭合开关S，若两灯都发光，则甲、乙都是电流表

关于电流表的使用，下列说法正确的是（）

A . 电流表要并联在被测电路中 B . 使用电流表测量电流时，不用“校零” C . 电流表可以直接接到电源的两极上 D . 电路电流无法预估时，用试触方法选定合适量程

在图中的○里填上适当的电表符号，使之成为正确的电路图。

关于电学基础知识，下列说法中正确的是（）

A . 与玻璃棒摩擦过的丝绸带正电，是因为有电子从玻璃棒转移到丝绸 B . 在电路中，电源的作用是为电路两端提供电压 C . 电流表可以直接接在电源两端 D . 使用电压表，它两个接线柱不允许不通过用电器直接与电源两极相连

如图所示，L₁和L₂是两只完全相同的灯泡，当电流表A₁的示数为0.4A时，电流表A₂、A₃的示数分别是（）

A . 0.4 A，0.4 A B . 0.8 A，0.8 A C . 0.4 A，0.8 A D . 0.8 A，0.4 A

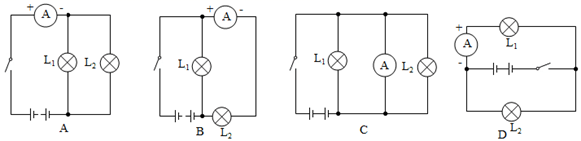

观察图所示四个电路图，并请填空完成回答：

（1）在图A所示的电路中，电流表测的是的电流（选填“干路”、“L₁”或“L₂”）；在图B中电流表测的是的电流（选填“干路”、“L₁”或“L₂”）；在图C中的电路出现的错误是；在图D中出现的错误是；

（2）连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格填写“可行”或“不可行”。

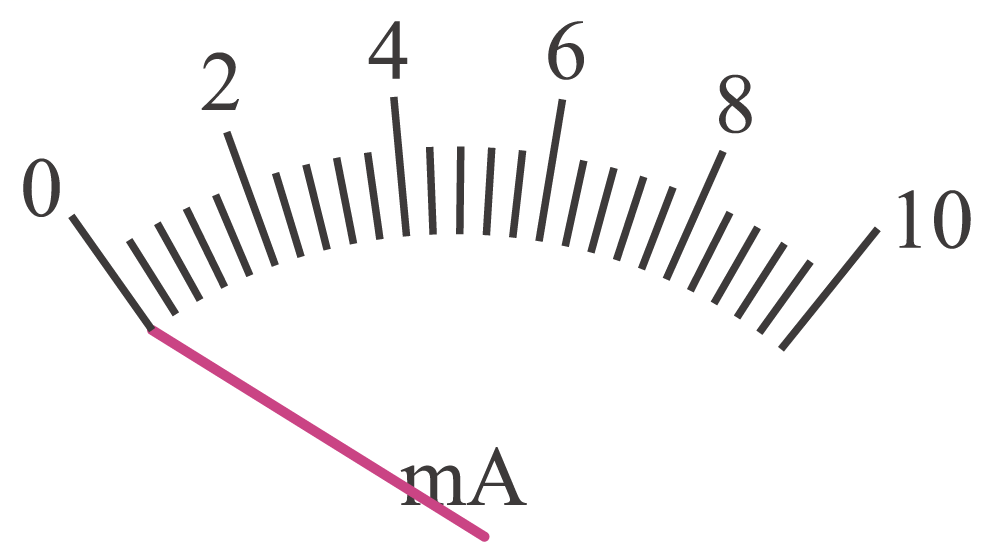

如图所示是一个测量大小的仪表，它的分度值是。

下列电路图中，能正确测量通过灯L₂电流的电路是（）

A .

B .

C .

D .
