第4节电流的测量知识点题库

下列用电器正常工作时，通过的电流最大的是（）

A . 同学用的快译通 B . 写字台上的护眼灯 C . 台式电扇 D . 电冰箱

如图所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是（）

A . 电风扇约2 A B . 电冰箱约1 A C . 电视机约2 A D . 台灯约1 A

如图所示，这时“伏安法”测小灯泡的电阻所需的电路图，请在○中填上字母A和V，让它们变成电流表和电压表．

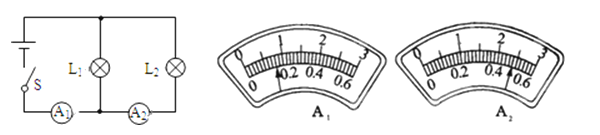

如图所示，当开关S闭合时，两只电流表A₁、A₂的示数分别如图所示，问：

（1）电流表A₁、A₂使用的量程和读数分别是多少？

（2）通过灯泡L₁、L₂的电流分别是多少？

如图所示，关于电流表和电压表的使用方法中正确的是（）

A .

B .

C .

D .

分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（　　）

A . 把电流表看成是断开的 B . 把电压表看成是断开的 C . 把电流表看成是一个大电阻 D . 把电压表看成是一根导线

4.5A=mA=μA；3V=kV=mV；

观察下面各种测量仪器的示数，电流表示数为，电压表示数为，体温计示数为.

在“测定小灯泡的功率”的实验

（1）请在如图中的圆圈内正确填入电表符号，使实验电路图完整．
（2）如图中的实物连接有一处错误，请在错误连线上打“×”，并用笔画线替代导线画上正确的连线．
（3）在纠正电路连接错误后，闭合开关前应把滑动变阻器滑片的位置调到最端（选填“左”或“右”）．
（4）实验中，移动滑动变阻器滑片，使电压表示数为2.5V，此时电流表示数如图所示．请将读数填入表格并把表格补充完整．
电压U/V
电流I/A
电功率P/W
灯的亮暗程度
2.0
0.26
0.52
偏暗
2.5
正常发光
3.0
0.33
0.99
更亮
（5）从上表实验记录中，可以发现灯泡亮暗不同时其实际功率大小；还可以计算的另一个物理量是．
（6）闭合开关后，灯泡不亮，电流表没有示数，电压表示数几乎为电源电压，则电路故障是.

下图所示的是小明用滑动变阻器改变小灯泡亮度的实验器材，其中滑动变阻器铭牌上标有20Ω 2A的字样.

（1）铭牌中20Ω是指滑动变阻器接入电路中的电阻值，2A是指滑动变阻器.
（2）请在图中用笔画线代替导线连接实验电路，要求滑动变阻器的滑片向右移动时，灯泡变暗.
（3）如果你还想同时观察电路中电流值的改变情况，应在电路中再联一个电流表.

如图是小明同学为测量小灯泡的电阻而连接的电路。他的连接有什么错误请你帮他指出并纠正过来。

下列说法中符合实际的是（）

A . 一节新干电池的电压为2V B . 教室中日光灯正常发光时的电流约为2A C . 挂壁式空调的正常工作时电功率约为1100W D . 你家的冰箱每天消耗的电能约10kW·h

在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。

在测量小灯泡电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为A，小灯泡的电阻为Ω。

小明在“用电流表测电流的实验”中:

（1）连接电路时,开关应处于（选填“断开”或“闭合”）状态,电流表应先用（选填“较大”或“较小”）量程试触；
（2）小明在连接好电路之后闭合开关，看到如图所示的情景，那他将要进行的操作是（填序号）。
A.将电流表的正负接线柱调换过来；B.电流表选择更大的一档量程。
（3）改正错误后连接的电路如图所示，则电流表测的是灯的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是A。
（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是（填序号）
A.电流表内部断路 B.开关处接触不良 C.电流表被短接 D.电源供电不足

如图所示的电路中，闭合开关S₁、S₂后 ( )

A . 小灯泡正常发光 B . 电流表A₁示数几乎为零 C . 电流表A₂示数很大 D . 电流表A₁会被烧坏

日常生活中使用的电能主要来自其他形式能量的转换，包括水能（水力发电）、内能（俗称热能、火力发电）、原子能（原子能发电）、风能（风力发电）、化学能（电池）及光能（光电池、太阳能电池等）等。电能也可转换成其他所需能量形式。它可以有线或无线的形式作远距离的传输，电能的单位除了生活中常用的“千瓦时”（也叫度）以外，它的另一个单位是（填写单位名称）。物理实验室里面的安培表是测量（填写物理量名称）的仪表。

下列生活中的数据符合实际情况的是（）

A . 手电筒中的电流约为2A B . 四冲程汽油机的效率约为80% C . 家庭电路的电压为380V D . 三节干电池串联起来的电压对人体是安全的

如图所示，闭合开关，能够正确测量通过灯L₂电流的是（）

A .
