第4节电流的测量知识点题库

在如图所示的电路中，Ｌ是灯泡，两只电表a、b的接法正确，则（）

A . a、b都是电流表 B . a表是电压表，b表是电流表 C . a、b都是电压表 D . a表是电流表，b表是电压表

一个10Ω的电阻，接在4节干电池串联的电源上，要测出这个电阻的电流和电压，则电流表和电压表应选的量程为（）

A . 0—0.6A 0—3V B . 0—0.6A 0—15V C . 0—3A 0—3V D . 0—3A 0—15V

要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干．

（1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A．则滑动变阻器的最大阻值为Ω．
（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的额定功率为 W．
（4）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是．

关于电表使用的方法，下列说法中正确的是（）

A . 电流表要串联在被测的电路中 B . 电压表要串联在被测的电路中 C . 电流表和电压表都要串联在被测的电路中 D . 电流表和电压表都要并联在被测的电路中

如图中．甲、乙两电表安装正确，其中（）

A . 甲是电流表，乙是电压表 B . 甲是电压表，乙是电流表 C . 甲、乙都是电压表 D . 甲、乙都是电流表

根据题意填空

如图所示的各电路图中，电流表和电压表使用均正确的是图（）

A .

B .

C .

D .

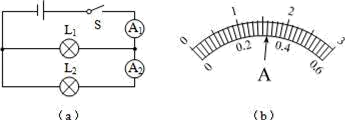

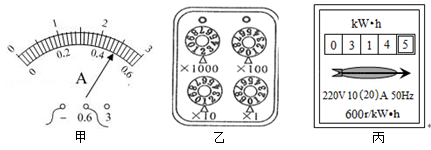

如图甲所示，用电流表测电流．

图片_x0020_49

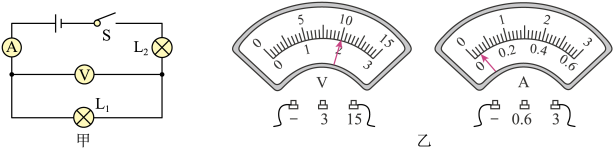

如图甲所示，电源电压15V，开关闭合后，电流表和电压表的示数如图乙所示。则电压表的示数是V，L₂两端电压为V。电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是。

根据图所给出的实验器材，按要求在方框内画出相应的电路图，并连接实图．要求：灯L₁和L₂并联，开关S控制整个电路；用电流表A₁测干路电流，电流表A₂测通过灯L₂的电流：用电压表V测L₂两端的电压．

小明同学利用额定电压为2.5V的小灯泡（正常工作时电阻约为10Ω）进行“测量小灯泡的电功率”的实验，已知电源电压4V。实验室提供的滑动变阻器有：滑动变阻器R₁规格为“20Ω，1A”），滑动变阻器R₂（规格为“5Ω，0.5A”）。

（1）为保证实验顺利进行，滑动变阻器应该选。
（2）图甲是他画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将如图乙所示的实物电路连接完整。开关闭合前他发现电流表指针如图丙所示，原因是。
（3）小明在实验时，如果将电流表和小灯泡的位置交换了，其他连接正确，闭合开关后______。

A . 电流表有示数 B . 电压表示数约4V C . 小灯泡烧坏 D . 小灯泡可以发光
（4）正确连接好电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将电压表和电流表部分读数填在下表中。电压表读数为2.5V时，电流表的示数如图所示，请帮小明将此读数填在下表中。
（5）根据补充完整后的上表数据，测得小灯泡的额定功率是W；通过比较还发现在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是。
（6）老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响。你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、“偏小”或“相等”）。
