1. 解答题	详细信息

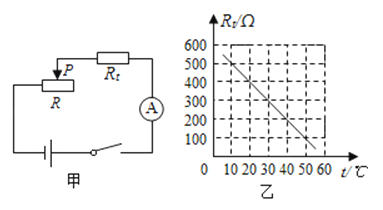

随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一．热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω  0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题： （1） 将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压； （2） 若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围 （3） 此电路能测量的最高环境温度为多少？

2. 填空题	详细信息
如图，电源电压不变，R1=6Ω，R2=4Ω。 （1） 当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是Ω。 （2） 当开关全都闭合时，电流表示数为1.5A，则通过R1的电流是A。

3. 单选题	详细信息
图甲是某物理兴趣小组设计的电子测力计。图中电源电压恒为4.5伏，定值电阻R0＝10欧，电压表量程为0～3伏，当人站在平台上向下拉拉杆时，弹簧被拉长，引起滑动变阻器Rx的阻值发生改变，其阻值随拉力F的变化关系如图乙所示，为了保证仪表的安全，人对拉杆的拉力最大值是（   ） A . 400牛 B . 500牛 C . 525牛 D . 600牛

4. 解答题	详细信息
如图所示的电路中，电源电压不变，电阻R1的阻值为20欧。当断开开关S1和S2、闭合开关S3时，电流表的示数为0.50安；当断开开关S2 ， 闭合开关S1、S3时，电流表的示数为0.90安。求： （1） 电阻R2的阻值； （2） 断开开关S1和S3 ， 闭合开关S2时，加在电阻R1两端的电压。

5. 解答题	详细信息
如图所示，定值电阻R1的阻值为10欧，滑动变阻器R的阻值变化范围为0～20欧，当滑片P移到R的最左端时，电流表的示数为0.6安，当滑片P移到R的最右端时，电流表和电压表的示数各是多少？

6. 解答题	详细信息
在如图（a）所示的电路中，电源电压U＝4伏，电阻R1＝20欧，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图（b）所示。求： （1） 电流表A1的示数。 （2） 滑动变阻器连入电路的阻值。

7. 解答题	详细信息
如图1所示的电路中，定值电阻R1为10欧，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示。求： （1） 电源电压； （2） 滑动变阻器的最大阻值。

8. 解答题	详细信息

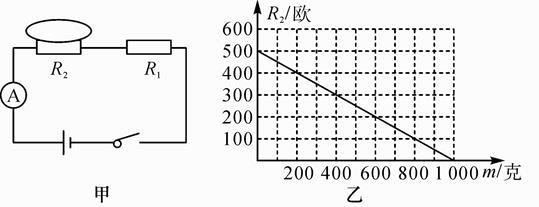

如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。已知电源电压为6伏保持不变。 （1） 当托盘为空时，R2电阻为欧； （2） 若托盘为空时，电流表示数为I1＝0.01安，求定值电阻R1的阻值； （3） 若放入某物体后，电流表示数为I2＝0.02安，求该物体的质量大小。

9. 解答题	详细信息

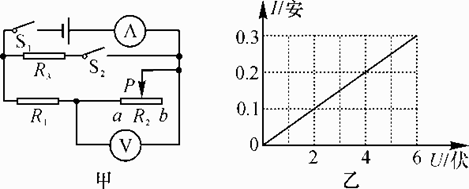

如图所示，甲为电路的连接情况，R1＝20欧，R2为滑动变阻器，乙为R3的I－U图像，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6安；若滑片P在b端，则电压表示数为8伏。求： （1） 电源电压； （2） 滑动变阻器R2的最大阻值； （3） 当S1、S2均闭合，且滑片P在a端时，求电流表的示数。

10. 解答题	详细信息
汽车尾气是造成空气污染的原因之一，某实验小组的同学设计了如图所示的有害尾气排放检测原理图。已知电源电压12伏不变，R0为定值电阻，R为气敏电阻，气敏电阻的阻值随有害尾气浓度变化的部分数据如表所示。 有害尾气浓度/%VOL … 5 7.5 10 12.5 15 … R/欧 … 5.2 4 3 2.5 2 … （1） 当电压表的读数为8伏时，电流表的读数为1安，求电阻R0的阻值。 （2） 当这种有害尾气浓度增大到15%VOL时，求电压表的示数。
