发现与明确问题阶段需要进行调查，并对收集到的信息进行分析统计，这里的信息具体指（）

A . 产品的信息 B . 人的需求信息 C . 设计中限制条件的信息 D . 创新的信息

在实现合理的人机关系的设计中，我们还应该注意处理好人群和人群，的人与的人，人的需求和需求，以及的交互。

如图所示为彩色光LED钟。这是一款自主研发并申请了专利的LED时钟，外壳是开模制作的，和市场上的DIY级别板材在精细度和观感上完全不同。全新设计的彩色光更会让你感觉到不同颜色的魅力。各种功能齐全，日期、农历、公历、星期、温度、正计时、倒计时都有。从技术的性质角度分析，下列说法不合理的是（）

A . 外壳是开模制作的，和市场上的DIY级别板材在精细度和观感上完全不同，体现了技术的创新性 B . 各种功能齐全，日期、农历、公历、星期、温度、正计时、倒计时都有，这不能体现技术具有综合性 C . 自主研发并申请了专利，体现了技术的专利性 D . 色盲的人感受不到不同颜色的魅力，体现了技术的两面性

小明同学为了帮助山村里的家乡发展副业生产，他决定利用自己学到的电子控制技术，动手设计一个简易的闭环电子控制系统，以解决鸡蛋孵化的温度控制问题。通过试验得知孵化适宜温度在37～39 ℃范围内。

（1）图1是小明同学设计的部分电路，图中R_t是负温度系数的热敏电阻，CF741的引脚关系如表中所示。当温度加热到39 ℃时，电热丝停止加热。当发光二极管V₁发光、V₂不发光时，电热丝(在“①加热；②不加热”中选择一项，将序号填写在横线处)。请根据设计要求分析电路图的输入及控制部分补画其输出部分(在图1的虚线框内选择合适的小圆圈端子连接电路)。
（2）调试过程中，小明同学发现，当温度为40 ℃时电热丝才停止加热，合理的做法是(在“①调小R_p；②调大R_p；③电阻R₁更换小一点的；④电阻R₂更换小一点的”中选择合适的选项，将序号填写在横线处)。
（3）实践中，小明同学发现图1所示电路只能进行单点温度控制，导致继电器触点开闭频繁，于是，他对电路做了如下改进，输入部分采用两个负温度系数的热敏电阻R_t1、R_t2和两个电位器R_p1、R_p2 ，其中R_p1用于控制下限，R_p2用于控制上限。请根据设计要求分析电路图的控制及输出部分补画其输入部分(在图2的虚线框内选择合适的小圆圈端子连接电路)。
（4）按照图2所示电路调试到满足设计要求时，两电位器R_p1、R_p2之间的大小关系是(在①R_p1>R_p2；②R_p1＝R_p2；③R_p1<R_p2中选择一项，将序号填写在横线处)。
解析 (1)V₁发光，V₂不发光，6脚低电平，三极管导通，继电器吸合，电热丝加热。三极管为PNP，负载接集电极，注意二极管反接。(2)根据题意，39 ℃时，电热丝还在加热，6脚低电平，2脚电压高于3脚，要使2脚电压低于3脚，则要使2脚电压降低，R_p调大。(3)低温时，电热丝加热，继电器吸合，V₂导通，V₁截止，V₁基极低电平，J－1闭合；故输入电路中R_t接正极，R_p接负极；随着温度上升，继续加热，直到温度高于上限，停止加热，此时J电器断开，J－1断开，故J－1连接上限输入电路。(4)加热过程中，V₁基极高电平时，停止加热，此时J－1常闭端闭合，所以R_p2分压要小于R_p1分压，否则V₁又截止。故R_p1＞R_p2。

现在高铁或高速公路穿越居民区时都要建设隔音墙。请结合系统分析的知识，判断下列说法中正确的是（）

A . 设计隔音墙，只需要考虑隔音墙自身的高度和使用的材料 B . 隔音墙高度可以直接采用其他道路的隔音墙设计 C . 设计隔音墙时，需要利用科学的方法进行比较、权衡，再做出决策 D . 所有系统分析的目的都是要找到最省钱的解决方案

下列选项不属于流程的是（）

A .

B .

C .

D .

图是某厂设计生产的一种台灯，你能设计几种方法来检测它的稳固性？

如图所示为小明设计的一个光控开关电路，三极管二极管均为硅材料，下列分析中正确的是( )

A . 用强光照射R_G2时，L发光，停止照射后，L熄灭 B . 先用强光照射R_G2再照射R_G1时，L先亮后灭 C . L正常发光时，A点电位为1.4V D . L发光时，V₁一定处于截止状态

如图所示是一种推杆机构，图示状态下逆时针方向回拉手柄时，手柄通过机座上的销轴回转，并通过销钉带动连杆1，连杆1带动连杆2,从而使推杆抵抗阻力F。不考虑杆件自重，以下关于该机构分析正确的是（）

A . 逆时针回拉手柄，推杆一直向右移动 B . 当连杆1、连杆2和推杆共线时，放开手柄，连杆1受弯曲 C . 机构在如图所示状态下静止时，推杆受压和受弯曲 D . 机构在运作过程中，顺时针推手炳，不可克服阻力F

请补全三视图中所缺的三条图线。

2008年冬青岛奥林匹克帆船中心首次采用海水源热泵空调系统取暖，该系统充分利用当地的海水作为热泵系统的冷热源，较普通空调系统节能减排近30%。这个事例说明了（）

A . 该系统各要素之间相互独立，互不干扰 B . 该系统的设计综合考虑当地资源的有效利用和环境保护 C . 该系统的设计应主要考虑海水源这个局部要素，对全局可以不考虑 D . 只要有充足的海水源，该系统就可以正常运行

小通用5mm厚铝板制作如图所示的兵器饰品，下列操作中不合理的是（）

A . 根据图样用划针和划规划出饰品加工轮廓线 B . 用钢丝锯锯出饰品大致轮廓 C . 用台钻钻出中间镂空部分 D . 用锉刀修整轮廓

如图所示的洗衣机支撑脚是由橡胶垫、螺纹垫片和标准螺栓组成,和洗衣机之间采用螺纹连接,关于该支撑脚的设计,以下分析不合理的是( )

A . 使用标准螺栓,便于通用通换 B . 橡胶垫具有增大摩擦和减震的作用 C . 螺纹连接便于支撑脚高度的微调 D . 螺纹垫片主要是用于连接的防松

【加试题】如图1所示为小云设计并调试好的孵化箱高、低温报警电路。当温度低于设定下限时，LED1不亮、LED2亮；当温度高于设定上限时，LED1亮、LED2不亮；当温度在设定范围内时，LED1、LED2都不亮。其中Rt1、Rt2为负温度系数温度传感器。

图1

比较器的特性

输入	输出
V+>V-	高电平
V+<V-	低电平

请完成以下任务：

（1）调节上限温度的是(在“①Rp2；②Rt1；③Rt2；④Rp3”中选择一项，将序号填写在横线处)；如果把Rp1调大，设定的下限温度将会（在“①升高；②降低”中选择一项，将序号填写在横线处）
（2）如果把R3调小，V3的基极的电位将会（在“①增加；②不变；③降低；④无法确定”中选择一项，将序号填写在横线处）；
（3）当温度高于设定上限时，V1处于（在“①饱和状态；②放大状态；③截止状态；④无法确定”中选择一项，将序号填写在横线处）；
（4）小云对图1的电路进行改进，设计了能实现发光二极管亮时蜂鸣器响的声光报警电路(如图2)。根据电路的逻辑关系分析，F点与A、B两点的逻辑关系是（在“①与逻辑关系；②或逻辑关系”中选择合适的选项，将序号填入横线处）

图2
（5）小云搭接图2电路时，发现没有有源蜂鸣器，只有无源蜂鸣器。于是设计出了图3所示的电路来实现图2电路的功能。请在图3虚线框中选择合适的接线端子把电路补充完整。

如图所示是一款笔记本电脑桌，桌面是木制材料，桌脚是直径11mm的金属管，使用时发现无法折叠。请对该笔记本电脑桌的桌脚进行重新设计，使其能够实现折叠，所用材料为2mm厚的钢板，其他配件自选。设计要求如下：

设计要求如下：

A．连接件能把桌面和桌脚连接起来，使用时能轻松支起，不用时方便折叠；

B．桌脚支起时，桌脚与桌面角度为100° ；

C．连接件与桌板、桌脚连接后能牢固可靠；

D．结构简单，连接方便。

请根据上述设计要求，完成以下任务：

（1） ①画出连接件的设计草图(其中一个)，必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸；
（2）不可折叠的笔记本电脑桌自投放市场以来销路一直不好，根据设计的一般过程评析，这是设计者在设计产品时疏忽了(选择其中一项填在横线处)。
①明确问题的价值

②技术试验环节

③制作模型环节

④发现问题环节
（3）连接件与桌脚可以采用连接(在以下连接件中分别选择一种类型，将序号填写在横线处)；
① ② ③ ④
（4）根据方案制作连接件后，还需要对其进行技术试验，以下试验不合理的是(选择其中一项填在横线处)。
①左右晃动笔记本电脑桌看桌脚连接是否容易松动；

②将笔记本电脑桌支起，在桌面上放重物，观察桌脚是否会损坏；

③将笔记本电脑桌多次支起、折叠，是否灵活、方便；

④将笔记本电脑桌支起，在桌面上放重物，观察连接件与桌面、桌脚的连接是否牢固。

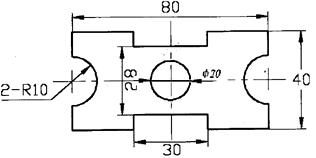

通用技术课上，小明设计了如图所示的零件，用厚度为8mm的钢板制作该零件。请根据题图完成下面小题。

（1）图中漏标的尺寸共有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）加工时，小明进行了下列操作，其中工具选择及操作合理的是（）

A . 加工GH所在轮廓：锯割后再用半圆锉锉削 B . 加工EF所在内弧轮廓：用平口钳夹持，进行钻孔、锯割和锉削 C . 加工BC所在圆弧轮廓：平口钳夹持，用R40钻头钻孔 D . 加工CD所在轮廓：用平锉刀锉削，左手施压由小变大
（3）下列加工流程中合理的是（）

A . 划线→钻孔→锯割→锉削→表面处理 B . 划线→钻孔→锯割→表面处理→锉削 C . 划线→钻孔→锯割→锉削→焊接→表面处理 D . 划线→焊接→钻孔→锯割→锉削→表面处理

如图所示是某变频恒压供水系统，该系统主要由PLC控制单元、变频器、泵组电机、供水管网、水池和压力传感器等组成。工作时首先在控制面板设定水压给定值，通过安装在管网出水端的压力传感器实测水压的反馈信号；若给定值大于实测值，说明系统水压低于设定值，则改变水泵电机的供电频率，使水泵电机转速上升，增大供水量，反之则降低水泵电机的转速，减小供水量。下列关于变频恒压供水系统的分析中正确的是（）

A . 用户放水时，水泵电机转速增大，体现了系统的动态性 B . 水泵的性能是影响该系统优化的因素 C . 选择水泵的功率时既要考虑水池的容量大小又要考虑用户的用水量，体现了系统分析的综合性原则 D . 系统优化时需要考虑用户的用水量，因此用户的用水量是该系统优化的影响因素

如图所示是酒店用洒水灭火喷头结构示意图，该喷水控制系统的工作原理是：当防护区发生火灾时，环境温度升高，玻璃球内的感温液体受热膨胀，达到动作温度65℃时玻璃球就会爆破，于是密封件脱落，开启喷头洒水进行灭火。

请根据以上信息，回答问题。

（1）在该喷水控制系统中，玻璃球与感温液体组成的装置所起的作用是（）

A . 控制水量 B . 发出控制指令 C . 控制温度 D . 执行控制命令
（2）在该喷水控制系统中，以下哪项不属于系统的干扰因素（）

A . 水管停水 B . 玻璃球漏液 C . 喷头堵塞 D . 着火后房间温度未达65℃

小明制作好益智玩具之后，试图申请专利，却发现市场上已有类似的专利产品，造成这种情况的原因，下列分析较合理的是（）

A . 在明确问题时，没有明确问题的内容及价值 B . 在明确问题时，没有明确解决问题受到的限制条件 C . 在制作玩具模型后，并没有进行相关技术试验 D . 在设计分析时，没有从产品设计三要素深入分析

包装盒常采用如图所示的瓦楞形状。这种设计主要考虑了（）

A . 节省材料 B . 包装盒的外观设计 C . 包装盒组装方式 D . 增加包装盒的强度
