高中通用技术：

高中通用技术

如图所示为移动屏幕支架，其支撑结构类似于伞骨，向上移动套在竖杆上的支撑脚连接件，支撑脚收拢，向下移动支撑脚连接件，支撑脚张开。以下构件的主要受力形式正确的是（）

图片_x0020_514

A . 支撑脚受弯曲、连杆受拉 B . 支撑脚受拉、连杆受弯曲 C . 支撑脚受弯曲、连杆受弯曲 D . 支撑脚受压、连杆受压

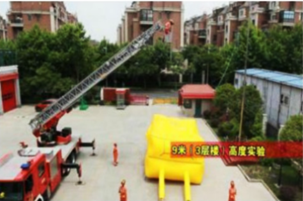

如图所示的消防救生气垫是一种高空救生设备，在高楼大厦的坠楼救援中使用，存在安全救援高度和极限救援高度。为了验证消防救生气垫在10米内是否真正安全，本次试验准备若干个人体模型，将假人体重控制在40公斤左右，也就是约一个成年人的躯干重量。假人从距离地面约3层楼的高度掉落到气垫上，观察其裂痕和破损情况。该技术试验中用到的试验方法是（）

A . 模拟试验法 B . 移植试验法 C . 强化试验法 D . 虚拟试验法

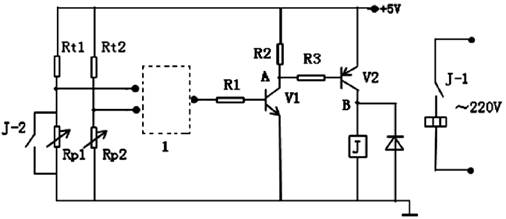

【加试题】如图所示的温度控制电路中，Rt1与Rt2是完全相同的两个负温度系数的热敏电阻，当温度低于下限时，电热丝开始加热，温度高于上限时，电热丝停止加热。根据描述与电路图，完成下列任务：

（1）根据题意在虚线框中画出合适的门电路。
（2）若要调高上限温度，则下列调整方案可行的是（从①调大Rp1；②调小Rp1；③调大Rp2；④调小Rp2中选择合适的选项，将序号填入横线处）。
（3）电路调试到正常工作后，Rp1与Rp2的大小关系（从①Rp1>Rp2；②Rp1<Rp2中选择合适的选项，将序号填入横线处）。

如图所示为自动火炮控制系统示意图。当雷达检测到飞机后发出信号给跟踪系统，跟踪系统操纵火炮，调整火炮角度，该系统中被控对象是（）

A . 火炮 B . 跟踪系统 C . 雷达 D . 飞机

要将一个方形铁块加工成如下图所示的带有螺纹孔的工件，要求加工效率高，整体平整，需要以下哪些加工步骤才能完成？

①划线；②锉削；③钻孔；④锯割； 5 攻丝； 6 套丝； 7 倒角。

请分析上部方头和螺纹孔的加工工艺，回答以下问题。

（1）补充完整加工有用的步骤(在横线处填写有用的加工序号)
① →→→①→③→→。
（2）锯割方形铁块时，锯条的锯齿应该选择（在①粗大的；②细小的；③粗的细的都可以，中选择一项，将序号填入横线处）。

关于下列工具使用的说法中，错误的是（）

A . 老虎钳剪钢丝时，钢丝受压 B . 剪刀剪头发时，头发受剪切 C . 指甲钳剪指甲时，指甲受剪切 D . 手钳钳工件时，工件受压

如图所示是椅子装配图，下列选项中哪项装配流程较为合理（）

A . 敲入楔形螺母→拧入螺杆→插入月牙形连接件→拧入螺母 B . 拧入螺杆→插入月牙形连接件→拧入螺母→敲入楔形螺母 C . 插入月牙形连接件→拧入螺杆→敲入楔形螺母→拧入螺母 D . 拧入螺母→拧入螺杆→插入月牙形连接件→敲入楔形螺母

如图所示为某校学生设计制作的自动取汤机，能保持汤的温度在一定范围内。按下取汤按钮，就会自动落下一个碗，并放出一定量的汤在碗中。在该自动取汤机的温度控制系统中，不需要的器件是（）

A . 温度传感器 B . 加热器 C . 温度控制器 D . 定时器

通用技术实践课上，小明将大小合适的钢板设计成如图所示的零件（厚度为5mm），用厚度为5mm的钢板加工制作该零件，下列说法中不合理的是（）

A . 加工流程可以为:划线→冲眼→钻孔→锯割→锉削 B . 起锯时，锯程要短 C . 锉削需要用到的工具:台虎钳、钢丝刷和锉刀 D . 锯条发生崩断后，应先拧松元宝螺母、再取下断锯条

如图所示是某机械传动系统示意图。电机通过齿轮齿条传动，带动载荷运动。若系统中齿轮的轮齿折断则整个系统将不能正常工作，从系统特性的角度分析，这体现了系统的（）

A . 环境适应性 B . 动态性 C . 整休性 D . 目的性

不属于机械制造行业常用的检测仪器是（）

A . 硬度计 B . 内、外径千分尺 C . 万用表 D . 游标卡尺

一个问题的解决和一项设计的完成，除了受设计对象所涉及的标准和因素的限制外，还受到问题解决者或设计者的主客观条件的限制。以下不属于主观条件的是（）

A . 设计者的知识 B . 设计者的设备 C . 设计者的经验 D . 设计者的能力

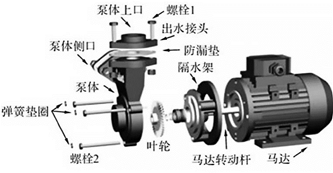

如图所示为抽水泵结构示意图，叶轮固定在泵体内，马达带动叶轮高速旋转，将水从泵体侧口吸入，从泵体上口压出，通过出水接头的水管流向目的地。

抽水泵的装配需要以下环节：（A .固定螺栓2）；（B .用螺栓1固定出水接头到泵体上）；（C .安装叶轮到马达转动杆上）；（D .安装隔水架到马达上）；（E .泵体嵌到隔水架上）；（F .将弹簧垫圈放入螺栓 2）；（G .将防漏垫、出水接头压在泵体上）。

（1）合理的装配流程为：G→→ D →→ →→A（在横线处填写装配环节的编号）；
（2）要加工螺栓外螺纹，需要用到的工具是（在 A .板牙和板牙扳手；B .丝锥和丝锥扳手中选择正确的选项，将序号填入横线处）；
（3）下列关于抽水泵的装配流程说法不正确的是（在 A .安排环节的主要目的是保证安全生产；B .装配流程是串行工序；C .环节）（C和环节E的时序是可以颠倒中选择正确的选项，将序号填入横线处）。
（4）为了加大水泵抽水能力，更换了大马力马达，因为没有配件，所以泵体无法更换。所以，大马力马达是系统优化的，泵体是系统优化的。

如图所示是浙江大学的学生设计的一款多功能、节能型煤炉，在炉的周围有一个储水的空间，烧煤时水也被加热留作使用。目前在发展中国家大约有250万人仍然依靠燃烧煤来做饭。以下针对该煤炉的说法中不恰当的是（）

A . 经济建设的同时，应尽量控制能源消耗 B . 设计该煤炉的目的是为了降低燃煤污染 C . 改变了煤炉的结构，体现技术的创新性 D . 提高烧煤的利用率，体现可持续发展理念

快餐盒以谷物秸杆为材料做成，用过后可直接转化为牲畜饲料或肥料。这符合了设计中的哪项基本原则（）

A . 美观 B . 经济 C . 创新 D . 可持续发展

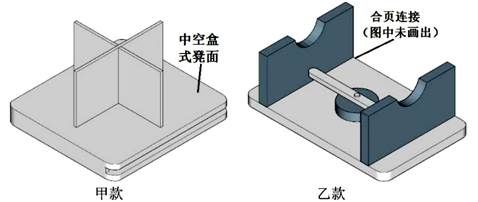

学校举行全校集会时，经常要求学生自带椅子。小黄发现椅子携带不方便，于是设计了木质便携小凳，并制作出两款便携小凳的模型，如图所示：

根据要求完成以下任务：

（1）小黄发现问题的途径是 (在A . 观察日常生活；B . 收集和分析信息；C . 技术研究与技术试验中选择合适的选项，将序号填入下划线处)；
（2）小黄在拟定计划表时考虑了以下两点：①任何一个方案都需要进行反复的测试与修改；
②不同的环节，由于任务的不同，耗时也存在差异。基于以上两点，以下四个计划表中最合理的是 (在下列选择中选择合适的选项，将序号填入下划线处)；

A . B . C . D .
（3）以下选项中不属于板凳设计限制因素的是(在A . 小黄的木工知识；B . 篮球场的大小；C . 加工工具中选择合适的选项，将序号填入下划线处)；
（4）乙款板凳的构思源泉来自门闩结构。

门闩：销轴水平滑动进入锁扣，门板被限位，无法转动。

板凳乙：

①使用状态

②限位轴转动90°

③折叠凳脚

④限位轴回转90°

小黄对门闩的结构和功能进行了思考、迁移与拓展，构思了乙款板凳，该过程中主要采用的构思方法是(在A . 草图法；B . 模仿法；C . 联想法；D . 奇特性构思法中选择合适的选项，将序号填入下划线处)；
（5）小黄制作甲款板凳模型后，准备对其承重能力进行了试验：在凳面上逐一放置重物，直至板凳模型变形，要求试验的过程中，板凳不会翻倒。关于重物摆放的位置合理的是(在下图中选择合适的选项，将序号填入下划线处)；
A．

B．

C．

在该试验过程中，板凳模型的主要作用是(在A.使设计对象具体化；帮助分析设计的可能性中选择合适的选项，将序号填入下划线处)；
