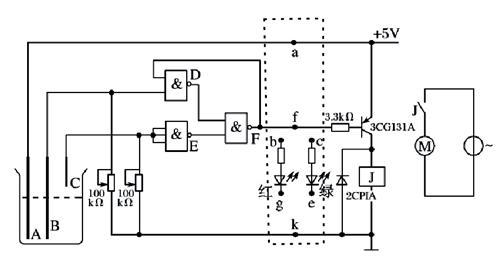

为了解决储水箱水位问题，小明利用一片四2输入的与非门CC4011和一个常开触点的继电器以及一些外围元件制作了如图所示的控制电路，使得水位低于B点时启动水泵加水，高于C点时停止加水。请回答以下问题。

（1）当水位从C下降到B过程中，D点的电位是（在①高电平；②低电平中选择一项，将序号填写在横线处）；
（2）现在要发光二极管安装指示灯，使得在电动机运转的时候红色发光管亮，而在电动机不转的时候绿色发光管亮，请连接上图虚框中a，f，b，c，g，e，k实现这一功能。
（3）在测试中发现水位下降过程中水位低于B点的时候电机还不转，检修发现出问题的只有一处，那么这个问题不可能是（①B电极与导线断路；②3.3kΩ电阻虚焊；③三极管烧坏；④继电器触点烧坏中选择一项，将序号填写在横线处）；

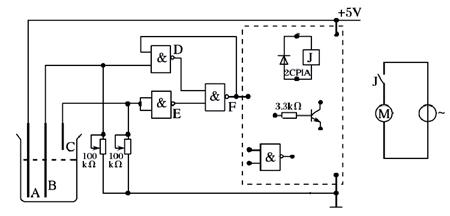

（4）如果手头上只有NPN三极管，但可以在不增加或改变其他元件的的情况下实现原有的功能。请你连接虚线框内的实心黑点完成电路改装。

炼乳生产需要经过一个环节，蒸发浓缩。即将原料奶中大部分的水分蒸发。原始的方法是在锅里直接给原料乳加热，使其中的水分蒸发，由于常压下，水沸腾的温度在100 ℃左右，即造成原料奶中的营养成分破坏，会使部分炼乳颜色发生褐变，又会造成炼乳制造成本居高不下(要消耗大量煤)。随着科学技术的发展，人们利用真空罐，在45～60 ℃，将原料奶的水蒸发，提高效率和质量。针对上述案例，下述说法错误的是（）

A . 炼乳流程的优化建立在对生产工艺进一步认识的基础上 B . 炼乳设备的改进，导致流程工艺的优化 C . 炼乳流程的优化，综合考虑到浓缩、保持营养成分、降低成本等多种目的 D . 炼乳流程的优化，主要表现在环节的减少

如图所示为某单位大门的控制系统，具有门禁、对讲和考勤功能。职工进门时把手指放到指纹采集器中。经门禁控制器识别后控制电锁打开插销，进入大门后自动关闭，出门时，按出门按钮，门禁控制器直接控制电锁打开插销，外来人员通过门铃对讲机与室内人员联系，考勤机根据指纹信息进行考勤。请针对该系统回答以下问题：

（1）根据示意图及描述，分析职工进门时的系统控制过程，在方框图中填写相应内容。

① ②
（2）系统示意图中除了门禁子系统外还有、两个子系统(在①指纹采集；②考勤；③门铃对讲；④出门按钮中选择两项，将序号填写在横线处)。
（3）该系统有较强的抗电磁干扰能力，从系统的特性分析，说明该系统具有良好的(在横线处填写相应内容)。

如图1所示是台锯内部的皮带传动减速机构，其中皮带的厚度为5cm，金属隔板的规格为40cm×50cm，小明发现皮带由于张力下降时常处于松弛状态，导致打滑现象出现。他观察到晾衣绳挂上衣服后，其张力会变大，如图2所示，从中得到启发，于是准备设计一个调节装置，通过增大皮带的形变量来提升张力，设计要求如下：

图 1

图 2

a.调节装置固定在金属隔板上，且金属隔板可钻孔

b.调节装置作用于皮带的外侧，且不能破坏皮带

c.能连续调节皮带的张力，调节方便

d.保证皮带与调节装置的连接处运行稳定，且结构具有一定的强度

e.手动调节，材料自选

请完成以下任务：

（1）该皮带传动结构的主动轮（与电机轴连接）是（A .皮带轮 1；B .皮带轮 2）
（2）画出该调节装置的设计草图，必要时用文字说明；在设计草图上标注主要尺寸；
（3）调节装置与金属隔板固定时，可能用到的连接方式为；

A . B . C . D .
（4）小明在设计制作完成后进行以下测试，其中不合理的是。

A . 调节装置固定后，沿各个方向推拉调节装置，观察与金属隔板连接是否牢固 B . 启动传动装置，观察皮带轮之间是否实现稳定传动 C . 用机器对皮带进行拉伸试验，测试其最大的形变量

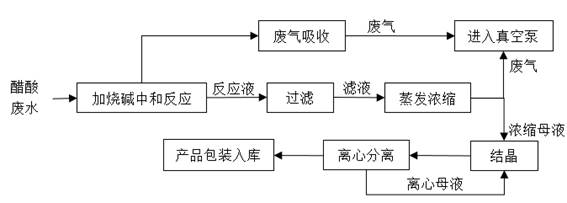

如图所示是某公司利用醋酸废水生产醋酸钠的工艺流程。醋酸废水直接排放将造成环境污染，该方法不仅解决了醋酸废水综合利用的问题，还生产出合格产品——醋酸钠（醋酸钠主要用于印染工业、肉类防腐、医疗、照相、电镀等）。请根据材料，请完成问题。

关于该生产流程说法不正确的是（）

A . 蒸发浓缩具有蒸发废气及浓缩母液功能 B . 产品生产的最终环节是包装入库 C . 过滤、离心分离是并行环节 D . 离心母液需要参加下一次结晶

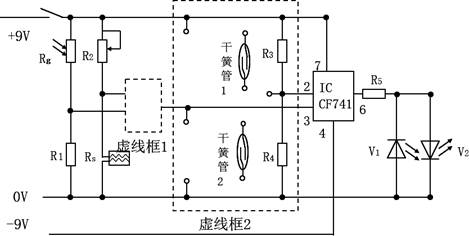

如图所示是小明设计的自动遮雨棚。用光敏电阻检测白天还是晚上，用湿敏电阻检测是否下雨。用电动机驱动遮雨棚是打开还是收拢，用干簧管检测打开还是收拢的极限位置。电路控制要求：仅在白天不下雨的时候遮雨棚收拢，白天下雨或者晚上遮雨棚打开；V1指示遮雨棚收拢过程，V2指示遮雨棚打开过程。芯片741的功能：V2＜V3，6脚输出9V；V2=V3，6脚输出0V；V2＞V3，6脚输出-9V。请完成以下任务：

（1）湿敏电阻值随湿度大小变化的规律与相似（从A，B，C中选择合适的选项，将序号填在下划线处）；

A . B . C .
（2）虚线框1处缺少一个逻辑门，请从教材中学过的逻辑门中选择一个符合控制要求的，将逻辑符号画在虚线框1中；
（3）遮雨棚完全打开时，干簧管1吸合；遮雨棚完全收拢时，干簧管2吸合。无论是完全收拢还是打开，V1、V2均不发光。请完成虚线框2中的电路连接，以实现该功能。
（4）为了防止不小心挡住光敏电阻遮雨棚收拢，小明修改了电路要求：在白天不下雨时，不小心遮住光敏电阻一会儿，指示灯V1和V2仍然不亮。小明重新设计了控制电路，请选择合适的端点进行电路连接，实现上述功能。

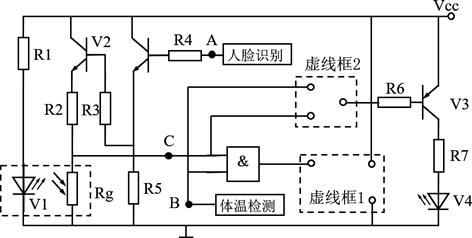

小明为小区防疫通道闸机设计了如图所示的实验电路。当人到达闸机口时，V1发出的光被遮挡。人脸识别正确时A点为高电平，体温检测正常时B点为高电平。当A点和B点同时为高电平时，V5发光（图中未画出），代表闸门打开。仅当人脸识别正确且体温检测异常时，报警灯V4亮。请完成以下任务。

（1）进校时人脸识别不正确，C点的电平为(在“A .高电平；B .低电平；C .不能确定”中选择合适的选项，将序号填入横线处)；
（2）在虚线框1中设计V5控制电路，要求三极管采用共发射极接法。提供的元件有：1个NPN型三极管、1个发光二极管、2个电阻；
（3）根据题意，请用两个与非门在虚线框2设计合适的逻辑门电路
（4）小明发现，当人脸识别正确且体温检测异常时，报警灯 V4 不亮，下列原因中不可能的是（在“A .R6 过小；B .R7 过大；C .R2 过大”中选择合适的选项，将序号填入横线处）

如图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝。

（1）以下正确的是（）

A . 温度升高至74 ℃时，L₁亮灯报警 B . 温度升高至74 ℃时，L₂亮灯报警 C . 温度升高至78 ℃时，L₁亮灯报警 D . 温度升高至78 ℃时，L₂亮灯报警
（2）如果要将温度自动报警电路的报警温度设为70 ℃时报警，那么需要将金属丝的位置(填“往下调”或“往上调”)。

有人发现家长在喂食婴儿时不知食物冷热，会烫着孩子，于是设计了防烫勺，当食物太烫时勺子就呈现扁平状，不能盛食物。此人发现问题的途径是（）

A . 收集和分析信息 B . 技术试验 C . 技术研究 D . 观察日常生活

创新设计是指设计人员自己独处的设计，是前所未有的。

人在使用技术产品时，就存在人机关系。

“绿水青山就是金山银山。生态净则文明兴，垃圾分类，功在当代，利在千秋”，小明所在的社区开始执行垃圾分类，但是居民对垃圾的分类并没有非常精准。作为志愿者的小明发现经常会有各种饮料瓶被投入到其他垃圾桶中，如果直接用手去捡非常不卫生，于是小明想制作一个专门捡各种饮料瓶的夹持手。小明找来一个已经损坏的机械夹持手如图，两夹持手通过销轴与底座铰链接，拉杆可在底座的圆孔中移动，请你帮助小明重新设计夹持手的连接结构，设计要求如下：

①施加如图力F后能将饮料罐夹紧，施加反方向力后能松开；

②连接机构结构简单且要具有一定的强度；

③不能在夹持手上做任何加工，拉杆直径Ø8mm，长度足够，可对其进行加工；

④材料为3mm厚的钢板，其他辅料自选；

（1）小明发现问题的途径是 ( 在“A . 收集信息；B . 观察日常生活；C . 技术试验”中选择合适的选项，将序号填入下划线处)；
（2） ①画出该连接部分的设计草图，必要时用文字说明；
②在设计草图上标注主要尺寸。
（3）在加工连接件以下工具用不到的是 ( 在“A . 钢锯；B . 划针；C . 样冲D . 手摇钻”中选择合适的选项，将序号填入下划线处)；
（4）在捡饮料罐的过程中，夹持手主要的受力形式是 ( 在“A . 拉；B . 压；C . 弯曲D .剪切”中选择合适的选项，将序号填入下划线处)。

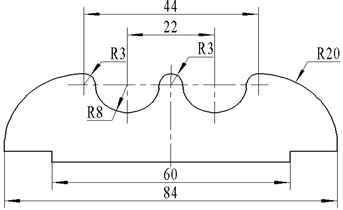

小明准备在通用技术实践教室用大小合适的钢板加工如图所示的工件，实践室台钻最大钻径直径是13mm。

（1）图中漏标的尺寸共有（）

A . 1处 B . 2处 C . 3处 D . 4处
（2）用厚度为3mm的钢板制作该零件，下列说法中合理的是（）

A . 合理的加工流程可以为：划线→锯割→锉削→钻孔 B . 使用圆锉锉削R8圆弧 C . 钢锯锯割时，不准带手套 D . 钻孔时，进给量不变直到钻穿

如图所示是一款可折叠带底盘垃圾架。下列关于该垃圾架的设计分析和评价的说法中不正确的是（）

A . 设计成可折叠结构，主要考虑了“物”的因素 B . 设计可以收纳液体垃圾的底盘，符合设计的使用原则 C . 支架之间采用铰连接设计，主要考虑了“物”的因素 D . 支撑架之间的宽度可以调节，以适合不同大小的塑料袋，主要考虑了“环境”的因素

如图所示为一锉刀手柄，以下尺寸标注中错标和漏标共有几处（）

A . 2处 B . 3处 C . 4处 D . 5处

在制作折叠架时，需要用连接件把两个铁质构件进行连接，如下图甲所示。需用钢板加工成的如下图乙所示连接件。下列连接件的加工流程正确的是（）

A . 划线→冲眼→钻孔→弯折 B . 弯折→划线→冲眼→钻孔 C . 冲眼→划线→钻孔→弯折 D . 划线→弯折→钻孔→冲眼

用一块不锈钢板加工如图所示的小物品，下列操作中不合理的是（）

A . 外圆弧面用小平锉锉削 B . 用样冲划出物品的加工轮障线 C . 中间圆孔用台钻加工 D . 加工好后用砂纸抛光表面

如图所示为一款铝合金置物架，现要求使用钢板设计一个中间连接件，能把置物架安装到墙壁上。连接件设计要求如下：

A．置物架能牢固安装在水泥墙壁上；

B．置物架不用时能向上翻转并稳定靠在墙上，放下时能水平放置；

C．置物架能方便、快捷地上翻和下放。

（1）请根据上述设计要求，完成以下任务：
①画出连接件的设计草图，必要时可用文字说明；

②在设计草图上标注连接件的主要尺寸；
（2）置物架和连接件之间的连接方式可以采用(在“①膨胀螺栓连接；②自攻螺钉连接；③螺栓螺母连接”中选择合适的选项，将序号填入横线处)；
（3）置物架安装好以后，以下试验不合理的是(在“①上翻置物架靠在墙壁上，观察置物架是否能靠稳；②多次上翻和放下置物架，观察是否操作方便；③放下置物架，用手挂在置物架上，观察置物架和连接件的变形情况；④放下置物架，观察是否水平”中选择合适的选项，将序号填入横线内)。

设计往往需要反复的交流和优化，这个过程将使设计逐步趋于完善。

2018年6月世界杯赛场上出现的多种技术吸引着大家的眼球。利用高速摄像头进行数据采集、结果演示、即时回放的鹰眼系统可以判断是否进球，误差范围在5毫米内，通过视频回放技术可对比赛中发生的情况进行全方位多角度的回放，从而协助主裁判进行精准判罚。下列关于鹰眼系统的说法正确的是（）

A . 应用于足球比赛中减少误判，体现了技术的目的性 B . 提高了判罚准确性但降低了比赛趣味性，体现了技术的两面性 C . 可以在一定程度上减少假摔及恶意犯规，体现了技术解放人 D . 具有数据采集、结果演示、即时回放等功能，体现了技术的综合性
