如图a所示的联轴器，主要由连接件A、连接件B和缓冲橡胶组成，图b为连接件A的结构，该联轴器在三者连接区形成实心区域，起到传递动力和缓冲的作用，请回答问题。

（1）下列缓冲橡胶的设计方案中合理的是( )

A . B . C . D .
（2）为了测试该联轴器的性能，在专用试验机上安装联轴器，连接件A与电机主轴连接，阻力转轴与连接件B连接，在2.3倍瞬时过载转矩作用下，电机带动联轴器转动，停机后，检查联轴器各零件无损坏现象。该试验方法属于( )

A . 模拟试验法 B . 强化试验法 C . 移植试验法 D . 虚拟试验法

请补全三视图中所缺的三条图线。

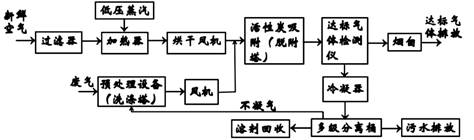

如图所示是某化工厂废气处理工艺流程，下列说法正确的是( )

A . 该处理系统的主要目的是废气中有效物质的再利用 B . 加热器加热与脱附塔工作属于并行环节 C . 达标气体检测仪检测，若不合格就以污水形式排放 D . 设计这个流程时不需要考虑回收溶剂的利用

通用技术实践课上，小明用3mm厚大小合适的钢板制作如图所示连接件，请根据图片和描述完成下列问题。

（1）最合理的加工流程是：
划线→ → → → （在“A .锉削；B .弯折；C .钻孔；D .锯割”中选择合适的选项，将序号填入横线处）；
（2）下列关于该连接件在制作加工过程中的注意事项，正确的是。

A . 锯割前，应充分考虑加工损耗，在材料上留足加工余量 B . 钻孔时，要用平口钳夹紧工件，佩戴好护目镜，但不可戴手套 C . 为了保证连接的强度，可以将材料先淬火后再弯折成形
（3）为防止连接件生锈，下列表面处理方法中合理是（在“A .表面抛光；B .喷涂油漆；C .锉削”中选择合适的选项，将序号填入横线处）。

如图所示是一模型的主视图与俯视图，其正确的左视图是( )

A .

B .

C .

D .

如图所示是一款可折叠木椅，从设计中的人机关系角度分析下列说法中不正确的是（）

A . 采用铰连接便于折叠和展开，实现了高校目标 B . 栅格结构的椅面和靠背透气性好，实现了舒适目标 C . 折叠和展开需要双手手操作，主要考虑了普通人群 D . 站在一侧就可以将木椅折叠和展开，主要考虑了人的静态尺寸

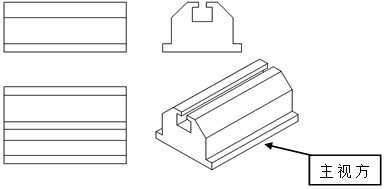

如图所示为机床的一段导轨，请根据技术图样的相关知识，补全下面三视图中所缺的图线。

下列不是影晌结构强度因素的是（）

A . 材料 B . 构件的连接方式 C . 颜色 D . 结构的形状

如图所示是一个咖啡磨，陈晓丽同学在使用中发现摇动手柄时常常打滑。为修理该咖啡磨，她进行了以下工作，其中明确进行系统分析的是：（）

A . 给咖啡磨加润滑油 B . 拧下螺帽，更换手柄 C . 打开外壳，更换齿轮 D . 根据咖啡磨各组成部分的功能和联系来研究打滑的原因

某款可全球漫游的手机，其屏幕能有效过滤导致眼疲劳的有害蓝光，减少长时间使用手机对眼睛的伤害，配备5000mAh大容量电池，性价比较高。下列说法不正确的是（）

A . 该手机能减少长时间使用手机对眼睛的伤害，体现了设计的可持续发展原则 B . 该手机可全球漫游，体现了设计的技术规范原则 C . 该手机电池容量比较大，体现了设计的实用原则 D . 该手机的性价比较高，体现了设计的经济原则

目前全国一次性餐具年用量超过100亿只，由于难以降解，已对景观和生态环境造成严重破坏。为尽快有效解决这些“白色污染”，有人研制出植物纤维一次性餐具。这种一次性餐具采用稻谷壳(粗糠)为主要原料，经杀菌消毒等特殊工艺处理后，其卫生性能优异，对人体无任何损害。光洁雅致，无毒无味，无污染，耐水遇热不变形，使用后可经大自然自行降解，是一种完全达到环保要求的绿色食品包装。但它也存在一个缺点：这种技术生产的一次性餐具由于在生产中没有去除纤维色素(因为要去除色素必须要采取化学的漂白方法，势必造成水的污染)，产品的外观颜色不尽人意。以下说法不正确的是（）

A . 植物纤维餐具采用稻谷壳(粗糠)为主要原料，体现了技术的创新性 B . 植物纤维餐具在生产中没有去除纤维色素，产品的外观颜色不尽人意，体现了技术的两面性 C . 植物纤维餐具无毒无味，无污染，耐水遇热不变形，使用后可经大自然自行降解，保护了人类的生存环境 D . 植物纤维餐具是技术向生产力转换的结晶

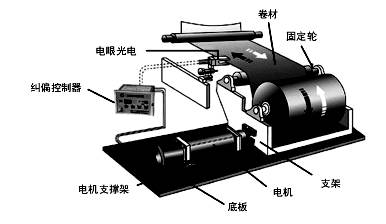

如图所示为某卷材光电纠偏控制系统，其工作过程为：电眼光电探测卷材的边缘，读出卷材的实际位置与设定位置的偏移量，并将偏移量转换成与之成正比的电信号，再将电信号送入控制器，经控制器放大、校准后，驱动电机将卷材恢复至设定位置。请根据示意图和描述，完成以下任务。

（1）光电纠偏控制系统的控制量和输出量分别为、（在“A .卷材的实际位置；B .卷材的设定位置；C ..纠偏控制器输出的电信号；D .电机的行程”中选择合适的选项，将序号填入横线处）；
（2）光电纠偏时会受到各种干扰，以下因素中不属于干扰因素的是（在“A .电眼光电的灵敏度；B .电机的电压波动；C .固定轮的高度”中选择一项，将序号填写在横线处）；
（3）系统设计时，需要对电机的驱动行程与卷材偏移量进行反复的调试，体现了系统分析的（在“A .整体性原则；B .科学性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）；
（4）为了提高系统的可靠性，避免事故的发生，需要进行下列技术试验，其中不合理的是（在“A .外部突然断电试验；B .保护回路动作时，观察设备是否可靠停止；C .按下急停按钮，观察设备是否可靠停止；D .测试卷材的最大张力”中选择合适的选项，将序号填入横线处）；
（5）对底板进行划线、钻孔操作后，为将电机支撑架可靠固定到底板上且方便拆卸，下列连接件选择合理的是（在下列选项中选择合适的选项，将序号填入横线处）。

A . B . C . D .

请补全三视图中所缺的三条图线(超过三条图线倒扣分)。

对于系统，以下说法不正确的是（）

A . 系统整体具有的功能是各个要素的功能中所没有的 B . 系统各要素之间相互联系、相互作用，按照一定方式形成一个整体 C . 至少要有两个或两个以上的要素才能组成系统 D . 系统必须包含时序和环节这两个要素

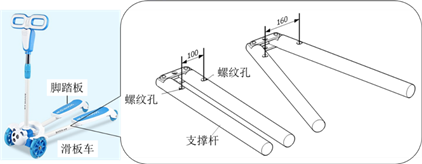

如图所示为某款儿童滑板车，使用时发现两脚踏板之间的距离易张开过大。

请在滑板车两支撑杆之间设计一个限位连接件，已知两支撑杆上已加工好两个M8的螺纹孔，设计要求如下：

A．连接件安装在支撑杆上，和螺纹孔连接；

B．连接件将两支撑杆上的螺纹孔孔心距限定在100mm～160mm之间；

C．连接件安装后，支撑杆开合方便，使用可靠；

D．所用材料为宽40mm、厚2mm、长度不限的钢板，其他必要材料可自选。

请根据上述设计要求，完成以下任务：

（1）制定设计方案前，需要明确设计的限制因素。以下因素中，不属于设计限制因素的是（从①滑板车的重量；②支撑杆上螺纹孔的大小；③制作材料；④踏板车的张开角度范围中选择一项，将序号填入横线处）。
（2）画出限位连接件的设计草图，必要时可加文字说明。
（3）将限位连接件安装好后，需要对限位连接件进行技术试验，以下试验不合理的有（从下列选项中选择合适的选项，将序号填入横线处）。
①将两脚踏板的角度张开到最大，测量张开的距离是否满足要求；

②将两脚踏板合拢，测量支撑杆之间的最小间距是否满足要求；

③多次来回摆动脚踏板检测其开合是否流畅；

④在连接件上逐渐增加压力，测试其牢固程度。

如图所示为某国产新型步枪，为适应高原实战，设计团队曾深入西藏海拔五千多米的无人区，在低温和稀薄氧气条件下对步枪进行严格的测试。以上所描述的试验方法属于（）

A . 强化试验法 B . 优选试验法 C . 移植试验法 D . 模拟试验法

建造一座桥梁必须具有力学、地质学、气象学、材料学等方面的知识，说明了技术具有（）

A . 目的性 B . 创新性 C . 综合性 D . 两面性

许多电子体温计都有报警提示功能，它的工作原理是：当测得的人体温度超过36.8℃时，该信号传送给控制电路，进而启动电子开关，使报警装置发出报警声。该控制系统属于( )

A . 手动控制、电子控制 B . 自动控制、电子控制 C . 手动控制、机械控制 D . 自动控制、机械控制

设计的本质是。技术创新分为两种形式，一是，二是。

如图所示是某汽油机的基本结构图，当气缸中的气体膨胀引起活塞向下运动时，活塞和连杆的主要受力形式是（）

A . 活塞受拉、连杆受拉 B . 活塞受压、连杆剪切 C . 活塞受拉、连杆弯曲 D . 活塞受压、连杆受压
