（1）  该控制系统是开环控制还是闭环控制？

（2）  该控制系统的被控对象和输出量分别是什么？

（3） 该控制系统中起关键作用的元件是什么？

双金属片感温元件的工作原理是什么？

（4） 画出控制系统图。

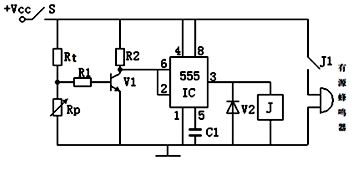

（1） 根据电路功能要求，Rt应选择（在A .正温度系数热敏电阻；B .负温度系数热敏电阻中选择合适的选项）；

（2） 在测试电路时，小明用万用表测得三极管V1的集电极和发射极之间的电压是0.2V，此时三极管V1处于状态（在A .截止；B .放大；C. 饱和中选择合适的选项）；

（3） 小明测试电路时，发现蜂鸣器始终不响，下列原因中可能的是（在A .三极管V1被击穿后短路；B .二极管V2虚焊；C .电阻Rp短路中选择合适的选项）；

（4） 小明测试电路时，发现温度还未达到设定温度时就已经报警，为了实现设定温度报警，则可以（在A .减小R1；B .调小Rp；C .调大Rp中选择合适的选项）；

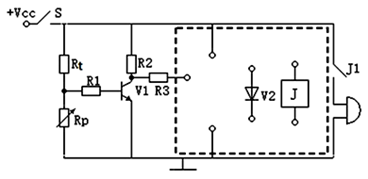

（5） 在测试过程中，小明将555集成电路损坏，准备用三极管来代替。请你帮助小明选择一个合适的三极管（NPN型或PNP型），采用共发射极接法在下图的虚线框中画出三极管，并选择合适的接线端子完成电路的连线，要求保持电路原有的功能。

（1） 画出合理的用时最短的流程方框图并算出时间。（用各环节前的代码表示）

（2） 写出该流程优化的目的和意义。

（3） 针对此优化，依据系统分析的原则进行系统分析。

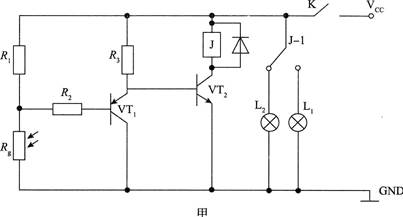

（1） 当有强光照射到R_g上时，VT₁ 和VT₂的状态为(在“①VT₁ ， 和VT₂ 均处于截止状态；②VT₁截止，VT₂导通；③VT₁ 导通，VT₂ 截止；④VT₁ 和VT₂均处于导通状态”中选择合适的选项，将序号填入横线处)；灯泡I₂为 (在“①近光灯；②远光灯”中选择合适的选项，将序号填入横线处)。

（2） 在调试电路时发现，不管有无光线照射到光敏电阻R_g上，近光灯始终亮，造成该现象的原因不可能是、 (在“①R₂短路；②R1虚焊；③R₃断路；④电路安装过程中R₁ ， 和R₂互换位置”中选择合适的选项，将序号填入横线处)。

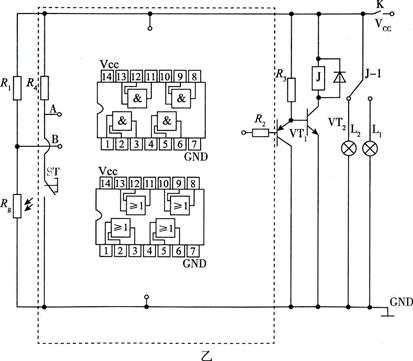

（3） 小明想让该电路在晚上骑行时能够实现远近灯转换，晚上推行时只让远光灯亮，在座垫下安装一个压力ST开关(按下接通，松开断开)，白天手动关闭电源。根据该功能，在图乙虚线框中选择一块合适的芯片补全电路图。

（1） 在设计该人体工学椅时不需要考虑人体静态尺寸的是（A .椅面的大小；B .靠背的高度；C .五星支脚的粗细；D .椅面高度的调节范围）；

（2） 下列设计分析中主要考虑“物”的因素的是（A .3D自动释压腰靠，舒适又健康；B .PU材质椅轮，顺滑耐用；C .腰枕浮动调整，维持舒适腰部支撑；D .6cm高度调节，灵活适应多种身高）；

（3） 椅子到货后小明测试其是否稳固，拿和父亲体重差不多的沙袋放在椅子上，查看是否牢固，并摇晃靠背，检查其稳定性。该试验方法属于（A .强化试验法；B .优选试验法；C .虚拟试验法；D .模拟试验法）；

（4） 下列对该椅的设计评价中不合理的是（A .分拆包装运输，符合经济原则；B .PU扶手如硅胶般弹润亲肤，符合安全目标；C .靠枕5cm升降调节，考虑了人的静态尺寸；D .符合QB/T2280-2016国家质量标准，体现技术规范原则）；

（5） 设计时根据使用者的工作特点确定整体功能要求和尺寸大小，然后分别设计靠枕、靠背、椅面，支撑脚等部件，该设计思想体现了系统分析的（A .整体性原则；B .科学性原则；C .综合性原则）；使用半年后小明发现椅面弹性变差，体现了系统的（A .相关性；B .动态性；C .环境适应性）。

（1） 根据上述描述，分析该车位引导系统的控制过程，在方框图中横线处填写相应的内容。

① ② ③ ④

（2） 该智能车位引导系统可以分为信息采集、信息处理、信息发布三个子系统，其中的信息发布子系统包括信息发布器、、（在①车位指示灯；②超声波车位探测器；③数据库；④引导屏中选择两项，将序号填写在横线处）。

（3） 系统设计时要考虑车位定位准确、显示及时、抗干扰、便于维护，还要统筹兼顾成本、安装等要素，这体现了系统分析的原则（在①综合性；②科学性；③整体性中选择一项，将序号填写在横线处）。
