高中通用技术

技术是综合设计，包括设计与艺术设计。

如图所示是某款智能体感代步车，电力驱动，内置精准陀螺仪，根据人体姿势实现前进、后退、转弯等各种代步功能。从设计中的人机关系角度分析，以下说法中正确的是（）

A . 中央支撑杆高度可以根据人的身高进行调节，考虑静态的人和动态的人 B . 超速时，系统会发出报警声，体现了人的心理需求 C . 能在各种不同状况的路面行驶，体现了高效目标 D . 面板能显示速度、里程等，实现了良好的信息交互

小亮要自己动手制作一个相框，开始用4根木条制成了一个相框，发现这个相框不够牢固，他对这个相框进行了优化改造。下列做法中不能使相框更牢固的做法是（）

A . 把相框的连接方式由钉连接改为榫卯连接和胶连接方式 B . 在相框的四个角上，分别钉上一根木头，使之构成三角形 C . 把相框原有的钉连接改为螺栓连接 D . 把原来的方榫连接改为圆榫连接

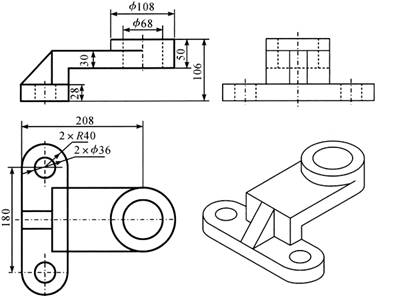

下列三视图的尺寸标注，说法正确的是（）

A . 漏标1处 B . 漏标2处 C . 漏标3处 D . 漏标4处

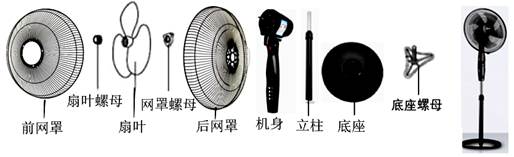

如图所示是一款电风扇，它的组装包含以下几个环节：A .安装前网罩并扣紧; B .拧紧扇叶螺母；C .调整立柱伸缩长度，插入机身并固定；D .拧紧底座螺母；E .安装扇叶旋转到位；F .拧紧网罩螺母；G .将立柱插入底座；H .对准相应孔位安装后网罩；请完成下列各题。

【加试题】如图所示是一种两位二进制译码器逻辑电路图，X、Y表示输入，F₁F₂F₃F₄表示输出。当X为1、Y为0时，F₁F₂F₃F₄为（）

A . 0000 B . 0100 C . 0010 D . 0001

如图所示的电路板，正面为元件分布图，反面为焊点和铜箔线。分析电路板的正反面，虚线框中的等效电路为( )

A .

B .

C .

D .

如图所示的太阳能路灯，下列受力分析中正确的是（）

A . 支撑杆受拉，拉杆受拉，连接杆受扭转 B . 支撑杆受弯曲，拉杆受压，连接杆受弯曲 C . 支撑杆受压，拉杆受拉，连接杆受弯曲 D . 支撑杆受弯曲，拉杆受拉，连接杆受压

西安永宁门俗称“南门”，是西安城中资格最老、沿用时间最长的一座。从技术角度对其赏析，以下说法正确的是（）

A . 仿建的新箭楼使用轻型材料，重量更轻，内部空间更大 B . 南门不仅是西安亮丽的名片，更是西安不可复制的地标 C . 是集文物保护、历史街区、旅游景区、都市休闲、生态水系五大功能为一体的国际特色人文景区 D . 彰显了西安城市文化特质，更孕育了城市钟灵毓秀的气质，积淀了城市丰厚绵延的底蕴

电动牙刷因为潮湿的使用环境，其充电安全问题往往是研发厂家考虑的重要因素，以下四种充电方式中，最合理的是（）

A . 普通插座

B . 封闭式感应线圈

C . 同轴插孔式

D . USB充电插口

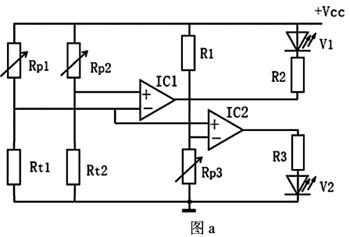

如图a所示是小明设计的室内温度指示电路，当室内温度高于设定值时，发光二极管V2发光；当室内温度高于室外温度时，发光二极管V1发光。Rt1和Rt2均为相同的热敏电阻，IC1、IC2为电压比较器，V+>V-时输出高电平，V+<V-时输出低电平。请完成下列各题：

（1）根据电路及题意可以判断Rt1 和Rt2（在“A .Rt1为室内热敏电阻，Rt2为室外热敏电阻；B .Rt1为室外热敏电阻，Rt2为室内热敏电阻；C .室内或室外都有可能”中选择合适的选项，将序号填入横线处）；Rt1和Rt2是热敏电阻（在“A .正温度系数；B .负温度系数”中选择合适的选项，将序号填入横线处）；
（2）小明将温度指示电路改为工作状态指示电路，要求在室内温度高于设定值且低于室外温度时，开启制冷机M1，发光二极管V4发光；室内温度高于设定值且高于室外温度时，开启排风扇M2进行通风降温，发光二极管V3发光。为实现上述功能，请你用不超过四个2输入与非门设计图b 虚线框1 中的电路；

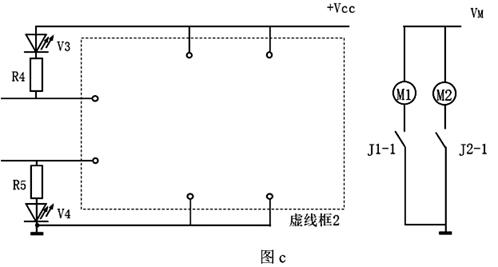

（3）小明准备用两个继电器来控制制冷机M1和排风扇M2，请在图c虚线框2中设计该控制电路（提供的元件有：NPN型三极管1个、PNP型三极管1个、电阻2个、普通二极管2个、继电器2个（J1和J2），要求三极管采用共发射极接法）。

设计分析的三要素是“物”、“人”、环境”，其中“人”是指设计者。

在通用技术实践课上，小明准备用外形已加工的矩形钢制作如图所示的零件，设计了下列工艺流程，其中合理的是（）

A . 划线→锯割→锉削→钻孔 B . 划线→钻孔→锯割→锉削 C . 划线→锉削→锯割→钻孔 D . 划线→锯割→锉削→钻孔→锉削

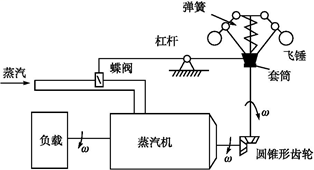

如图a所示是一种蒸汽机转速自动控制系统。蒸汽通过蝶阀进入蒸汽机，带动圆锥形齿轮旋转，飞锤做圆周运动。随着蒸汽量的增加，蒸汽机的转速增加，飞锤离心力增大，套筒向上移动，通过杠杆减少蝶阀通孔截面积，蒸汽流速下降，蒸汽机转速下降，从而维持一定转速。

请回答下列问题。

图a

图b

（1）蒸汽机的转速控制系统的控制方式是，控制手段是。(从“①开环；②闭环；③机械；④电子；⑤气动；⑥液压”中选择合适的选项，将其序号填写在横线处)
（2）系统设计分析时，需要利用数学工具科学地确定飞锤质量、杠杆支点位置等数据。体现了系统分析的原则(从“①整体性；②科学性；③综合性”中选择合适的一项，并将序号填写在横线处)；

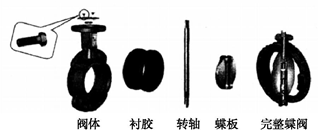

（3）如图b所示是一简易中心型蝶阀的结构示意图。其装配需要以下环节：A.装上大、小垫片；B.衬胶放入阀体内；C.拧紧螺栓固定；D.转轴从上插入阀体；E.放蝶板于衬胶内。合理的装配流程为→→→A→C(在横线处填写装配环节的序号)。
