如图所示为小明设计的连接件，设计要求明确两销轴孔需保持水平对齐，小明打算用大小合适厚为2mm的钢板进行加工制作，请完成以下任务：

（1）加工该连接件的合理顺序为：
→钻孔→锯割→锉削→→→（在A . 划线；B . 锉削；C . 弯折；D . 钻孔；E . 倒角中选择合适的选项，填入下划线处）；
（2）加工该零件不需要用的工具是（在A . 铁锤；B . 手钳；C . 圆锉；D . 划规中选择合适的选项，填入下划线处）
（3）小明想对连接件的安装孔进行倒角处理，操作合理的是（在A . 用平锉刀进行锉削倒角；B . 用圆锉刀进行锉削倒角；C . 用更大尺寸的钻头进行钻孔倒角中选择合适的选项，填入下划线处）

如图所示是内燃机连杆的装置结构示意图，定位套安装在连杆体和连杆盖的螺栓孔中，用于连杆盖在连杆体上定位，上、下轴瓦安装在连杆体和连杆盖的半圆孔中，用于保护连杆不受磨损，螺栓穿过连杆体、定位套、连杆盖安装在螺栓孔中，放上垫片并用螺母拧紧，用开口销将螺栓和螺母固定在一起，防止螺母松动。将零件全部安装到连杆体上，需要以下环节：①安装定位套，②安装连杆盖，③安装上、下轴瓦，④安装螺栓，⑤安装垫片，⑥安装开口销，⑦安装螺母。请分析连杆的装配结构和工艺，回答以下问题：

（1）合理的装配流程为：① →→→⑤→→。（在横线处填写装配环节的序号）；
（2）连杆装配体中，用到的标准件有：、（在“①定位套，②垫片，③螺母，④连杆盖”中选择两种，将序号填空写在横线处）；
（3）连接连杆体和连杆盖的螺栓和螺母要求具有较高的强度宜选用的材料是：（在“①不锈钢，②铜，③塑料”中选一种，将序号填写在横线处）。

发生交通事故时，摩托车手的头盔能有效保护车手的头部安全，是因为（）

A . 头盔的组合结构能吸收撞到头盔上的力 B . 头盔的壳体结构能吸收撞到头盔上的力 C . 头盔的框架结构能分散撞到头盔上的力 D . 头盔的壳体结构能分散撞到头盔上的力

自行车的结构属于（）。

A . 壳体结构 B . 框架结构 C . 组合结构 D . 实体结构

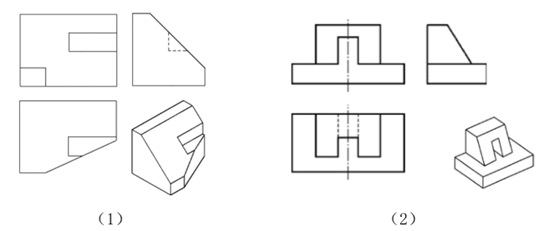

请补全三视图中所缺的三条图线。

如图所示是一款环保电动概念车，它的车架上安装了太阳能电池板，车轮上装有风力发电机，放在阳光足、风力较大的地方即可充电。关于这款设计，以下说法不正确的是（）

A . 增加了风力发电，体现技术的创新性 B . 增加了成本，体现技术的两面性 C . 应用了多学科的知识，体现技术的综合性 D . 利用太阳能、风能，体现设计的可持续发展原则

如图所示为声光控路灯电路原理图，只有当晚上光线暗且有声音时，路灯L亮，其他情况路灯均不亮。根据该电路原理图，回答小题。

（1）下列图中可以作为环境光检测输入部分的是（）

A . B . C . D .
（2）对该电路分析错误的是（）

A . 如果电阻R阻值过大，可能会导致继电器无法吸合 B . 当白天光线强时，三极管VT₁处于截止状态 C . 如果J一1换成常闭触点，晚上光线暗且有声音时灯不亮，其他情况均亮 D . 如将门电路与门换成或门，白天光线强且有声音时灯亮，其他情况均不亮

下列关于流程的叙述，正确的是（）

A . 流程一般由环节和时序组成 B . 流程中各个环节出现的时间顺序是不能改变的 C . 流程是指若干环节随着时间变化，随机完成的进程流 D . 虽有不同的生产过程和工艺要求，但流程却基本相同

如图所示的基本触发器，在我们观察的时刻之前，曾加过高电平1触发信号的那一端是（）

A . S端 B . R端 C . $\text{[math]}$ 端 D . Q端

如图所示的语音豆浆机，底部设置有防滑胶垫，内胆为304食品级不锈钢，全部按键均带语音提示。从人机关系的角度分析，下列说法中不正确的是（）

A . 全部按键均带语音提示的设计主要考虑了特殊人群的需求 B . 把手尺寸的大小，考虑了人的静态尺寸 C . 内胆使用304食品级不锈钢，实现了人机关系的健康目标 D . 底部设置防滑胶垫，不影响移动，实现了人机关系的舒适目标

小明为了探究三极管的工作状态，设计了如图所示的四种电路。根据电路，回答问题。

（1）小明在搭接电路之前，用指针式多用电表对电子元器件进行检测，下列说法不正确的是（）

A . 测得R1的阻值为21kΩ，则该电阻器是正常的 B . 用×100欧姆档测发光二极管正向阻值时，发光二极管亮，说明发光二极管是正常的 C . 用×100欧姆档，黑表笔接三极管的某一脚J，红表笔分别接另两脚，阻值都较小，反之都很大，则脚J为基极b，三极管是好的 D . 测量电位器时，红和黑表笔分别接两只脚，转动旋钮，阻值变化，电位器一定是坏的
（2）四种电路中，既安全，又能探究三极管截止、放大、饱和三种工作状态的电路是（）

A . B . C . D .

请补全三视图中所缺的三条图线

如图a所示是小明设计的水位控制系统，当水位低于b点时水泵M抽水，水位达到a点时停止抽水。请完成以下任务:

（1） 555集成电路管脚识别正确的是（在下列选项中选择合适的选项，将序号填写在横线处）
（2）调试电路时发现，当55集成电路的3脚输出高电平时，继电器J不工作，合理的调节措施是（在“①减小R₁和R₂的阻值；②减小R₃的阻值；③减小R₄的阻值；④减小R₅的阻值”中选择合适的选项，将序号填写在横线处）
（3）小明设计的控制电路中忘记设置水泵工作状态指示灯，请你在图b虚线框内选择合适的端子连接发光二极管V₃和电阻R₆ ，使得水泵M抽水时V₃发光，不抽水时V₃不发光。
（4）系统工作一段时间后，三极管V₁损坏，小明准备用手头仅有的PNP型三极管替代原来的三极管，请你在图c虛线框内选择合适的端子重新连接电路。要求保持系统原有的功能，继电器线圈接在集电极上。

小明购买了如图所示的储物盒，缺少一个横杆与盒盖连接的连接件。请你帮小明设计该连接件，相关尺寸如图所示。设计要求如下：

A.横杆向下压，能够打开盒盖；

B.不允许对储物盒进行加工；

C.盒盖打开后不会自动合上；

D.主要材料为2mm的钢板，其它辅助材料自选。

请根据上述设计要求，完成以下任务：

（1） ①画出该连接件的设计草图，必要时用文字说明；
②在设计草图上标注出主要尺寸；
（2）从设计的一般过程来看，完成设计草图确定设计方案后，接下来要做的工作是（在A .设计分析；B .产品加工；C .性能的测试及优化；D .技术图样的绘制中选择合适的选项，将序号填入横线处)；
（3）加工该连接件的过程中不需要用到的工具是(从以下选项中选择合适的选项，将序号填入横线处)；

A

B

C

D
（4）为了检测连接件是否达到设计要求，进行了以下试验，其中合理的是（将序号填写在横线处）。

A . 安装连接件后下压横杆，观察横杆操作是否灵活 B . 安装连接件后下压横杆，观察盒盖是否打开 C . 安装连接件后下压横杆，观察盒盖限位是否可靠 D . 在盒盖上放置合适重物后，观察盒盖的变形情况

如图是离心调速器的蒸汽机转速控制系统。其工作原理是：当蒸汽机带动负载转动的同时，通过圆锥齿轮带动一对飞锤作水平旋转。飞锤通过铰链可带动套筒上下滑动，套筒内装有平衡弹簧，套筒上下滑动时可拨动杠杆，杠杆另一端通过连杆调节供汽阀门的开度。离心调速器能自动地抵制负载变化对转速的影响，使蒸汽机的转速保持在某个期望值附近。对该转速控制系统的分析不正确的是（）
