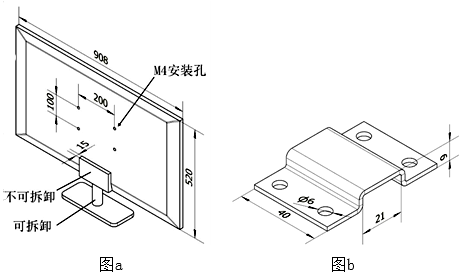

小明家客厅的40英寸平板电视机之前摆放在电视柜上使用，图a为电视机背面和底座的结构示意图。现在为了节约空间和美观考虑，小明准备移除电视柜，将电视机改为壁挂式安装。小明用2mm厚钢板设计制作了一对方形卡扣（如图b所示），已将它们安装到墙上，两卡扣安装高度一致且水平方向中心间距为200mm。请设计一款连接件，将电视机固定在卡扣上，设计要求如下：

A. 挂装方便，且牢固可靠

B. 挂装高度可在50mm范围内分3挡调节

C. 挂装后电视屏幕平行于墙面

D. 材料限定2mm厚钢板

请根据描述和设计要求，完成以下任务：

（1）设计该连接件时，不属于设计的限制因素的是（在“A .电视机的重量；B .电视机的屏幕尺寸；C .卡扣的大小”中选择合适的一项，将序号填入横线处）
（2） ①画出连接件的设计草图，必要时可用文字说明；
②在设计草图上标注连接件的主要尺寸；
（3）方形卡扣与墙壁的连接宜采用（在“”A .铆钉；B .紧定螺钉；C .塑料膨胀管+自攻螺丝”中选择合适的一项，将序号填入横线处）
（4）在通用技术教室制作该连接件一般不会用到的工具是（在“A .丝锥；B .台虎钳；C .锉刀”中选择合适的一项，将序号填入横线处）

请补全三视图中所缺的三条图线。

如图所示的加工工艺是（）

A . 攻丝 B . 套丝 C . 弯折 D . 锯割

学校开水房一般都采用全自动电开水器。该温度控制为（）控制系统

A . 自动、机械、开环 B . 手动、电子、闭环 C . 自动、电子、闭环 D . 手动、气动、开环

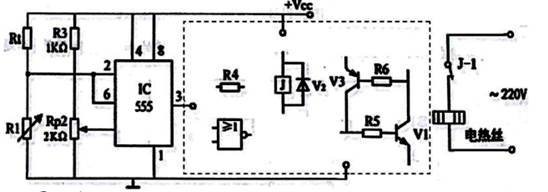

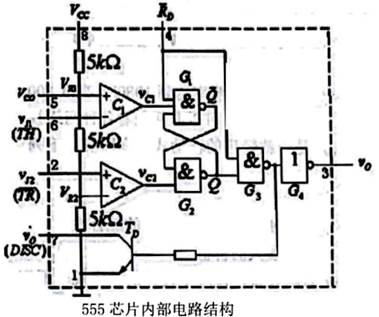

如图为某电热毯温度控制原理电路图。电热毯能将温度维持在设定的上下限温度之间，电热毯温度低于下限温度时开始加热，高于上限温度时停止加热。请根据55芯片的内部电路结构以及芯片引脚输入输出关系表，完成以下任务：

555芯片输入输出关系表

输入		输出
2脚	6脚	3脚
任意	任意	低电平
< Vcc	< Vcc	高电平
>Vcc	> Vcc	低电平
> Vcc	< Vcc	不变

（1）该控制电路中的热敏电阻R_p的类型应选择(在①正温度系数；②负温度系数中选择合适的选项，将序号填入横线处)；
（2）若用户发现无论如何电热毯都不会加热，以下原因不可熊的是(在①555芯片的引脚4虚焊；②二极管V接反；③R4的阻值过大；④4脚和8脚连焊中选择合适的选项，将序号填入横线处)
（3）若用户想要调高电热毯的上限温度，以下调节方法中合理的是 (在①增大R1的阻值；②R2滑动触点向上移；③RP2滑动触点向下移中选择合适的序号，将序号填入横线处)；
（4）用户使用后发现，电热毯若不关闭会处于反复加热的状态，现在重新设计了电路，希望将电热毯加热模式改为加热到上限温度后就停止加热，并保持不加热状态，只有重启电源后才会恢复加热。现有或非门、电阻、继电器和三极管等电子元器件，请你在虚线框中正确地连接电路以实现功能。

某同学设计了一个雨雾天自动关窗系统，控制原理是湿度传感器检测到雨雾信号，单片机接收该信号后，便会发出相应指令，启动电动机运转，从而带动窗户自动关上。该控制系统的执行器是（）

A . 湿度传感器 B . 单片机 C . 电动机 D . 窗户

小明设计了如图所示的断线报警自锁电路，线路L断路时报警电铃会报警。请回答问题。

（1）关于上图断线报警自锁电路，下列说法正确的是（）

A . 线路L没断时，V₁三极管截止，V₂三极管截止 B . 线路L断线时，V₁三极管导通，V₂三极管导通 C . 线路L没断时，J-1闭合，J-2断开 D . 线路L断线时，报警电铃报警，再把线路L连通，报警电铃继续报警
（2）下列有关继电器的说法中不正确的是（）

A . 额定工作电压可以为9 V B . 触点所能承受的开路电压要大于AC 220 V C . J-1和J-2两个触点可用一个转换触点来替换 D . 至少有6个引脚

学习通用技术后，小马打算设计一个搁置在液晶显示器上部的置物架，要求置物架的搁板保持水平且能放置在背部厚度不同的液晶显示器上。下列设计合理的是（）

A .

B .

C .

D .

常用的创造技法有、、。

下列属于天然材料的是（）

A . 铝合金 B . 玻璃 C . 木材 D . 高温超导材料

如图所示为一款榫卯结构示意图，该结构由三部分组成，连接后能形成实体结构。现已有构件B和C，推测最合理的A结构为（）

A .

B .

C .

D .

下面关于流程中的时序叙述错误的是（）

A . 在过程的经历中，各环节按照一定的时间顺序先后出现、完成，这种时间顺序关系称为时序 B . 流程中各个环节在时间上不可倒置 C . 流程中有些环节之间可以倒置 D . 流程中的时序有时候可以并行

下列产品设计中属于人际关系缺陷的是（）

A . 手机有辐射 B . 水龙头易漏水 C . 汽车车轮易爆 D . 变速自行车座垫小

如图所示是小明在试验车间看到的某辆汽车侧倾试验，该试验方法属于（）

A . 虚拟试验法 B . 模拟试验法 C . 优选试验法 D . 移植试验法

如图甲所示为一款木质提篮，图乙为其局部放大图。经测试，发现提篮不够稳固，改进时，用1mm厚的铁皮制作了如图丙所示的加固连接件，下列安装该加固连接件的方法最合理的（）

A .

B .

C .

D .

通用技术实践课上，小明设计了如图所示的构件。请根据图完成以下小题。

（1）图中漏标的尺寸共有（）

A . 2处 B . 3处 C . 4处 D . 5处
（2）用10mm厚的钢板制作该构件，下列加工工艺中工具选择不合理的是（）

A . 划线：划针、划规和钢直尺 B . 锉削：半圆锉、毛刷和平口钳 C . 锯割：钢锯和台虎钳 D . 钻孔：麻花钻和台钻

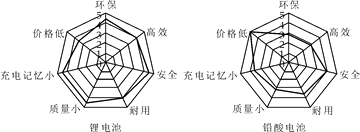

如图所示是按照相同评价标准对电动车使用铅酸电池做出的评价坐标图，根据坐标图，下列说法不正确的是( )

A . 铅酸电池比锂电池质量小 B . 铅酸电池比锂电池价格低 C . 锂电池比铅酸电池环保 D . 该坐标图是对最终产品的评价

工艺是科学技术第一生产力的基本要素，更是企业的核心竞争力。

根据轴测图，补全三视图中缺少的图线。

如图所示为某企业推出的面向低端市场的3D打印机结构示意图，由原料恒温熔化控制子系统和喷头位置控制子系统组成。在原料恒温熔化控制子系统中，传感器检测到喷头处原料温度并传输给控制主板，控制主板根据设定温度与实际温度的差异，控制加热器加热或关闭；在喷头位置控制子系统中，控制主板将信号传输给电机，电机上的皮带轮带动皮带，喷头随皮带移动到相应位置。当原料短缺时，喷头位置控制子系统停止工作。下列关于3D打印机系统说法中，正确的是（）

A . 原料恒温熔化控制子系统和喷头位置控制子系统没有相关性 B . 原料的熔点是优化该系统打印速度的影响因素 C . 皮带老化松弛后影响打印精度，说明系统环境适应性较差 D . 既要控制3D打印机的制造成本，又要注重打印精度和速度，体现了系统分析的综合性原则
