如图所示是用长120mm、直径10mm的圆钢加工成一端长度为80mm的螺纹杆，另一端为方头和圆孔，下列工具中组合不正确或者加工不需要的是（）

A . 手锯和平口钳 B . 锉刀、钢丝刷和台虎钳 C . 麻花钻头和钻夹头 D . 圆板牙和板牙扳手

以下四种起锯方式中，不容易造成锯齿崩裂的是( )

A .

B .

C .

D .

如图所示是小明家中的多功能实木餐桌将餐边柜、餐桌、餐椅组合在一起，区别与市场已有产品，它的收纳空间小。请根据图片及其描述完成以下任务：

（1）下列分析中正确的是(A .展开餐桌可供5-7人就餐，不用时可收纳成占地仅0.4m²的餐边柜，体现了技术的创新性；B .该餐桌用于小户型场景需要经常打开、收纳回去，操作繁琐，体现了技术的两面性；C .将餐边柜餐桌、餐椅组合在一起，实现多种功能，体现了技术的综合性)；
（2）设计时主要考虑人体静态尺寸的是(A .桌面长度1370mm；B .餐边柜宽度390mm；C .总高1880mm；D .椅面高度420mm) ；
（3）小明为了检验该餐桌是否安全可靠，设计了以下试验，其中不合理的是(A .展开餐桌，观察餐边柜是否稳固不翻倒；B .放置适量重物在餐桌上，观察桌面是否变形；C .用铁锤反复敲击桌面连接处，观察桌面连接是否可靠；D .进出座位，观察是否会踢翻桌板下的支撑脚)；
（4）构思设计方案时，通过捕捉灵感、自由发挥等方式提出多种设想，并将这些想法用图表明确地表达出来，该构思方法属于(A .草图法；B .模仿法；C .联想法；D .奇特性构思法)；
（5）设计时根据人机工程学相关知识确定了多功能实木餐桌的各项尺寸参数，这符合系统分析的(A .整体性原则；B .综合性原则；C .科学性原则) ；
（6）小明准备在通用技术活动室用薄钢板制作(如下图所示)夹持在餐边柜横板上的挂钩，不需要用到的工具是。

A . B . C .

如图所示是—款用于无人超市的购物车，购物车上安装的显示器能实时显示车内所有商品的数量、价格和金额，从人机关系的角度分析，该项设计主要是为了 ( )

A . 提高选择商品的效率 B . 更好地实现信息交互 C . 满足动态人的需要 D . 满足特殊人群的需要

若选用木板加工如图的凳脚，以下凳脚的规划合理的是（）

A . A B . B C . C D . D

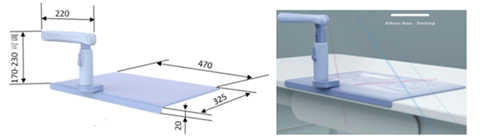

请你设计一个床上电脑桌（如图）稳定性和强度技术试验方案。

如图所示的低温发光报警电路，V₁、V₂为相同型号的硅三极管，当数字多用电表显示0.3V时开始报警。下列分析中正确的是（）

A . R_t为正温度系数的热敏电阻 B . 开始报警时，V₁可能工作在放大状态 C . 在调试过程中发现达到设定温度时，无论如何调节R_P阻值的大小V₃都无法发光报警，原因不可能是R₃阻值过大 D . 数字多用电表测V₂发射极和集电极两端电压时，红表笔插入com孔

图示是金茂大厦结合最新“魔显技术”打造完美观光厅，2018年第三季度正式投入商用。游客朋友们将体验到高科技与传统观光相结合的独特视觉盛宴。下列关于“魔显”技术说法正确的是（）

A . “魔显”是一种全新的纳米复合新材料显示技术，能使任何透明介质（玻璃等）瞬间变成一块透明的高清显示屏，体现了技术的创新性 B . 观众能透过透明显像玻璃看见其背后的景物，产生现实与虚拟叠加的增强现实效果，给人以科幻、酷炫的视觉体验，体现了技术发展人的作用 C . 这类纳米材料具有自发光特性，比传统LED灯更加省电、省空间，体现这项技术没有两面性 D . 这种技术已经开始商用于大剧商场、汽车4S店、商业地产、智能橱窗领域，体现了技术的综合性

全自动洗衣机，只要把衣服放进去，按下相应的开关，洗衣机会自动的进行洗涤，漂洗和脱水等一系列程序，人们可以离开，去休息或者做其他的事情，节省了体力，提高了洗涤效果。这一优化的条件是（　　）

A . 设备的改进 B . 程序设计 C . 自动控制思想的引入 D . 以上都是

如图所示为小林设计的密码电路，其中M、N、O、P四条线路分别可以输入高电平1或低电平0。为了启动继电器，MNOP输入正确的组合是( )

A . 0010 B . 0011 C . 1101 D . 1001

如图所示为某人设计的木制躺椅，其扶手与前后脚之间的连接缺少必要的连接件，不能调节靠背的倾斜角度。请你设计一个连接件，用于调整靠背倾斜角度。设计要求如下：

A．连接件安装在前后脚与扶手之间，能使靠背倾斜角度可调，并保证一定的连接强度；

B．连接件采用厚2mm、宽60mm、长度足够的不锈钢钢板制作，其余零件自选；

C．结构简单，操作方便。

请根据上述设计要求，完成以下任务：

（1）若要实现靠背角度可调节，木制扶手与靠背之间的连接可采用(在①榫接；②膨胀螺栓连接；③松螺栓连接；④焊接中选择一项，将序号填写在横线处)；
（2）画出连接件的设计草图，必要时可用文字说明；
（3）在设计草图上标注连接件的主要尺寸；
（4）说明该连接件是如何实现靠背角度调整的；
（5）安装好连接件后，要对该躺椅进行技术试验，以下试验中，不需要的是(在①躺椅强度试验；②椅背角度调节试验；③连接件防腐蚀试验中选择一项，将序号填写在横线处)。

一般地，产品说明书的结构由标题、和产品标记组成。

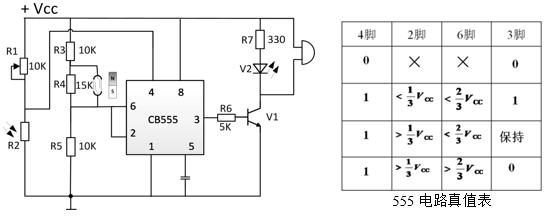

如图所示是小明设计的报警电路，当晚上有人进入仓库时，发出声光报警信号。仓库大门被打开时，干簧管断开，大门关上时，干簧管闭合。下列分析中正确的是（）

A . 干簧管断开时，3脚输出低电平 B . 减小R1，可光线更弱时就`能报警 C . 傍晚V2始终不发光，应增大R6 D . 报警开始后，门被关上，报警仍能持续

任何流程都反映一定的，体现一定的。

如图所示的是木制置物架，两边支架用钢钉固定在墙壁上，支架上面放置一块支撑板。如果在支撑板中间放置重物，支撑板和钢钉的主要受力形式是（）

A . 支撑板受弯曲、钢钉受弯曲 B . 支撑板受弯曲、钢钉受剪切 C . 支撑板受压、钢钉受弯曲 D . 支撑板受压、钢钉受剪切

为了训练同学们的金属加工能力，老师让同学们以圆钢为原材料制作如图a所示的零件。请根据图及其描述完成下面小题。

图 a

（1）小明根据图a进行加工规划时作出了下列判断，其中不正确的是（）

A . 选用直径为Φ40的圆钢，下料所得坯件长度应当略长于50mm B . 对下料所得圆钢坯件进行划线时，不需要使用划规 C . 最好先钻好Φ6的通孔再进行锯割 D . 整个加工过程中都不需要用到圆锉
（2）全年级800名同学做同样的加工训练会产生较大的材料切削浪费。于是老师用大小合适的方钢设计制作了一个简易钻模（如图b所示），与工件一同装夹在平口钳上，之后便可在斜面上钻孔。以下说法中正确的是( )
图 b

A . 该钻模可以用来辅助钻Φ5的通孔 B . 使用该钻模钻孔时可以戴手套 C . 采用钻模钻孔新工艺，合计可以节省约四米长的圆钢材料 D . 钻模的合理加工流程为“划线→锯割→钻孔→锉削”

下列关于指针式多用电表的操作中，正确的是（）

A . 测量电阻器阻值时，若两手捏住被测电阻器两引脚，则测量值要小于实际值 B . 测量电阻器阻值时，每更换一次量程，都要进行一次机械调零 C . 测量直流电压时，量程选择要从小到大，但更换量程挡位前需断开测量 D . 测量交流电压时，要求红表棒接高电位，黑表棒接低电位

汽车尾门控制系统一般由电动伺服机构、撑杆机构和尾门等组成。单片控制模块接收到车主遥控钥匙发出的信号，控制电动伺服机构运行，实现开关、防央以及平稳运行等功能，撑杆内部的平衡弹簧主要起到平衡门重的作用，伺服电机控制丝杆旋转，把旋转的力转换成纵向伸缩，以此来实现尾门开合。请根据示意图及其描述，完成下面小题。

（1）下列关于该尾门控制系统分析中不正确的是( )

A . 该控制系统由电动伺服机构、撑杆机构和尾门等组成，体现了系统的整体性 B . 撑杆内部平衡弹簧的劲度系数需要与门重以及阻力等相匹配，体现系统的相关性 C . 电动伺服机构是影响系统优化的因素 D . 单片控制模块在接收到开门指令后，要根据弹簧拉力以及门重等数据，得出合适的运行速度，体现了系统分析的科学性原则
（2）关于该尾门]控制系统，以下说法中正确的是( )

A . 遥控尾门控制系统的控制手段是机械控制 B . 尾门]在关闭的过程中如遇障碍物会停止并重新升起，这是障碍物信息返回到输入端，并对控制过程产生了影响，属于闭环控制 C . 伺服电机控制丝杆旋转，所以伺服电机是该控制系统的控制器 D . 该控制系统的控制量是撑杆力的大小和方向

你认为对产品进行设计分析应考虑的因素是（）

A . 美观、实用、经济 B . 结构、功能、安全性 C . 人、物、环境 D . 高效、健康、舒适

下列不属于技术的是（）

A . 生产计算机 B . 青蒿素的提取方法 C . 港珠澳大桥的设计与建造 D . 牛顿第二定律
