中国人的飞天梦自古就有，明朝有一个人名叫万户，曾尝试用爆竹将自己送上高空，但由于当时技术条件的限制，多次尝试和努力都没能成功。现在同样采用类似爆竹原理的火箭却把我们中国人送上了太空，实现中国人的飞天梦。这个案例说明了：（   ）

下列关于产品说明书写作要求错误的是（  ）

以下连接方法或连接件中，不能用于铁块之间连接的是（   ）

小明一家刚搬进了新家，晚上洗澡时发现固定在墙上的花洒底 座角度不能调节（如图所示），无法方便使用。请你帮小龙重新设 计一款可调节花洒角度的花洒底座，设计要求如下：



A.底座安装在墙上，安装方便，在 50-55mm 之间灵活安装；

B.上下 45度随意调节；

C.主要材料采用太空铝材质，辅助材料自选。

请根据描述和设计要求完成以下任务：

请补全下面三视图中所缺的三根线

请看故事：猴子和鹿比本领，看谁先摘到小河对岸那棵大树上的桃子。比赛开始，小鹿顺利地过了河，可来到大树下，却怎么也够不到桃子，在那里干着急。而小猴也因为不会游泳只能在河边打转。最后，还是小猴想出了办法，他对小鹿说：“兄弟，现在咱们谁都无法摘到桃子，就不用比赛了，不过你回来驮我过河，让我去摘桃子吧。”后来两人依照猴子的方法共同完成了摘桃子的任务。

上面的故事可以用系统的观点加以说明，请你分析上面的故事。

如图所示是配备了机械变速箱的轮毂电机。被用于各类驱动系统中且不受车身结构的影响，可大幅减轻车身重量，增大座舱的空间。此外，可借助扭矩矢量分配功能，独自控制各轮的驱动力，提升车辆的环保性能和安全性。下列关于该轮毂电机的说法中正确的是（  ）

倒放的圆锥的三视图是（   ）

如图，图样中的尺寸标注错误的是（  ）

请补充三视图中所缺的三条线。



如图所示走小明绘制的某工件的图样，请完成下面小题。

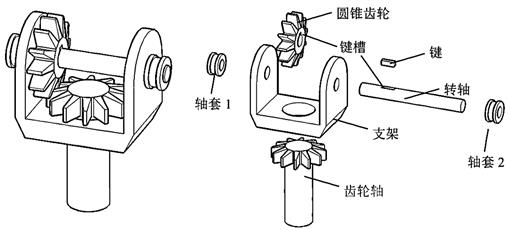

如图所示为双圆锥齿轮传动机构的结构示意图，键安装在转轴与圆锥齿轮之间的键槽处，用于传递扭矩，轴套1、轴套2用于固定转轴，转轴正好穿过支架上的安装孔，安装键后，转轴无法穿过支架上的安装孔。该传动机构的装配需要以下环节：A .安装轴套1和轴套2；B .安装齿轮轴；C .安装键；D .放置圆锥齿轮；E .转轴穿过支架的右侧安装孔；F .转轴穿过支架的左侧安装孔。请完成以下任务：

如图所示为一把10厘米的直尺，可以在没有外界辅助的情况下画出一根25厘米的直线。这把直尺附有一个滑动模块，画完第一条直线后，拇指摁住滑块，其他手指按住尺面并顺延移动，在保证两条线“无缝”对接前提下便可“无限制”地画下去，直至达到目的为止。从人机关系角度分析该直尺的设计，下列说法不合理的是（  ）

下图是一款新颖的弹性挂衣架，它由两个塑料部件组成，一部分用来悬挂，另外一部分则用来支撑，支撑部分采用了具有弹性的材料。这样在悬挂体恤衫等小领口的衣物时，你只需要抓住弹性的部件，用力向里握住，使得支撑部分收缩起来，从而轻松的从领口部位插入体恤衫内，然后将手松开， 就可以将体恤衫撑起来了，而不用再很麻烦的从衣物的底部把衣架套进去。这种创新的问题来源属于：（    ）

如图b所示是某管道法兰装置的结构示意图。法兰连接是由法兰、垫片及螺栓三者相互连接成一组可拆密封结构，用于两管间的连接（如图a所示）。法兰上有孔眼，螺栓通过孔眼将两法兰拧紧；垫片填充在法兰密封圈内的间隙，实现密封效果。管道法兰的装配涉及以下环节：A .垫法兰垫片；B .检查法兰、垫片及螺栓；C .用螺栓连接法兰；D .将法兰套入管道；E .防潮、防腐处理；F .拧紧螺栓。请分析管道法兰装置的结构和装配工艺，回答以下问题：

如图1所示是可调节距离的镜子，使用一段时间后构件1与构件2之间的连接件已经损坏，现对构件1和构件2做出修改后，连接处的腰形槽宽为5mm，长为10mm如图2所示，要将构件2重新安装到构件1上，请你设计构件1与构件2之间的连接件。

设计要求如下：

A. 材料为厚2mm、宽20mm、长度不限的扁钢

B. 连接件安装在连接处①和连接处②

C. 连接件有一定的强度，构件②不会下翻

D. 连接后伸缩调整范围有至少120mm，且能连续调整，操作简便；

请根据上述设计要求完成以下任务：

如图所示是一款探照手提灯及其评价坐标图。根据坐标图，下列分析不正确的是(    )

产品的实用性是从设计的目的的出发的，它随时代的改变而改变，不随人群的改变而改变，具有鲜明的个性特征。

用直径10mm，长度为80mm的圆钢加工成一端为方头，螺纹长度为60mm的螺杆（如图所示），合理的加工流程是（   ）

下列关于流程的说法中不正确的是（    ）
