钢筋混凝土梁中比无钢筋的水泥梁的（）强度更强。

A . 抗弯 B . 抗压 C . 抗扭转 D . 抗剪

汽车的车架与轮胎是通过悬架连接起来的，自动悬架是由电脑控制的一种新型悬架，当汽车在不同的路面行驶时，自动悬架系统能够自动控制汽车的车身高度，从而增加汽车行驶的平顺性、稳定性。自动悬架系统的工作过程是：通过传感器检测到汽车车身的高度、振动幅度、车速等数据，电子控制单元ECU不停地接收到传感器的信息，并与预先设定的数据进行比较，再通过控制阀门来自动调整车身的位置。

请根据上述说明，完成下列任务：

（1）该控制系统的控制方式属于控制(在①开环；②闭环中选择一项，将序号填写在横线处)；
（2）该控制系统的控制手段属于(在①手动控制；②自动控制中选择一项，将序号填写在横线处)；
（3）该控制系统的输出量是(在①汽车的行驶速度；②汽车车身的实际高度；③汽车的振动幅度中选择一项，将序号填写在横线处)；
（4）为了实时检测汽车车身的高度、振动幅度、车速等数据变化信号，电子控制单元ECU不停地接收到传感器的信息，并通过数学模型计算出汽车车身的实际高度，这体现了系统分析的原则(在①整体性；②科学性；③综合性中选择一项，将序号填写在横线处)；
（5）自动悬架系统自动控制汽车车身高度时会受到各种干扰，以下因素中属于干扰因素的是(在①压气机漏气；②刮风下雨；③雾霾的影响中选择一项，将序号填写在横线处)。

如图所示是一款可折叠移动电源及其评价坐标图。以下对坐标图的分析中恰当的是（）

A . 该产品的价格大大低于同类产品 B . 双USB输出与可折叠支架设计，实用性强 C . 造型新颖与结构牢固可靠，是从设计过程的角度评价 D . 坐标图评价的依据是设计的一般原则

如图所示是小明买的一款可充电迷你风扇。小明在学习通用技术课程后准备给小风扇设计制作一个放置在桌子上的可升降支撑底座，风扇握把直径为30mm。设计要求如下：

1)风扇高度能够连续调节，调节范围在50mm-150mm之间；

2)底座稳定性良好，不易翻倒；

3)不能在风扇和桌子上进行打孔等加工，支撑底座能与风扇连接牢固；

4)支撑底座主要材料采用3mm厚的钢板，辅助材料自选。

请根据描述和设计要求完成以下任务：

（1） ①画出支撑底座的设计草图，必要时可用文字说明；
②在设计草图上标注支撑底座的主要尺寸;
（2）用于调节高度的连接件较合理的是。
（3）为了检验支撑底座是否达到设计要求，小明进行了以下试验，其中不合理的是、 (在下列选项中选择合适的选项，将序号填写在横线处)。
①观察风扇高度能否连续调节，调节是否方便；

②观察风扇角度能否连续调节，调节是否方便；

③开启风扇，观察风扇放置在书桌上是否稳固；

④用手抚摸连接件表面检查有无毛刺以进行修整。

如图所示为传统高层建筑水塔水位控制系统设计方案。系统启动后，若水池水位低于设定最低水位S1，液位传感器向PLC发出信号，PLC根据此信号打开电磁阀和水泵电机向水池注水，若5S后水池水位没有超过下限液位开关S1，则系统发出警报；若系统正常运行，当水位达到水池最高水位S2时，电磁阀自动关闭结束进水；当水塔水位低于最低水位S3时，水塔中液位传感器同样能够向PLC发出信号实现往水塔注水，当水塔水位达到最高水位S4时自动关闭进水。请完成下面小题。

（1）从系统的角度分析，下列关于该水塔水位控制系统的说法中正确的是（）

A . 水位自动控制功能是系统中各个部分在孤立状态下所没有的，体现了系统的相关性 B . 当水塔水位和水池水位同时低于其下限水位时，电机M2不能启动，体现了系统的环境适应性 C . 设计时根据水塔高度等数据选择合适功率的水泵电机，体现系统分析的科学性原则 D . 设计系统时需运用计算机科学、控制工程和系统论等知识，体现系统分析的综合性
（2）关于上述控制系统，下列说法中正确的是（）

A . 水塔水位控制系统的控制器是PLC B . 水塔水位控制系统的输入量和输出量都是设定水位 C . 电机M2的作用是将水从水塔抽入到缺水的水池中 D . 水塔水位控制和水位警报控制都属于闭环控制

城市地下管线系统是保障城市运行的重要基础设施。下列不属于构成城市地下管线系统的条件是（）

A . 此系统由城市范围内供水、排水、燃气、电力、通信等管线及其附属设施等组成 B . 此系统的各组成部分之间相互联系、相互作用 C . 此系统可以分为供水子系统、排水子系统、通信子系统等多个子系统 D . 此系统的整体功能是各部分在孤立状态下所没有的

要设计一个适合中学生使用的台灯，你认为归结起来在设计分析时应该考虑的因素为（）

A . 美观、实用、经济 B . 环保、经济、安全 C . 人、物、环境 D . 结构、稳定、功能

如图所示为家用铝合金衣帽架，挂杆通过橡胶垫圈和螺钉与立柱连接。在图示状态下，下列说法正确的是：（）

A . 挂杆与立柱的连接属于铰连接 B . 立柱应选用抗压和抗弯曲性能好的材料制作 C . 此状态下挂杆受弯曲，螺钉主要受拉，垫圈受压 D . 为了使衣帽架保持良好的稳定性，立柱应越低越好

下列各图中，不是正等轴测图的是（）

A .

B .

C .

D .

某中学科技刨新小组的同学发现畚箕中的垃圾容易被风吹出，为解决这一问题，从网上收集到2个可供参考的产品图片(如图所示)。

（1）请分别指出这2个产品是如何实现防风功能的？
（2）请你为学校重新设计一个具有防风功能的畚箕，设计要求如下：
A．尺寸大小适合中学生使用；B．防风装置具有新创意；C．结构合理，必要时用文字说明。

①画出你的设计草图，必要时用文字说明；

②在草图上标出畚箕的长、宽、高尺寸，指明各部分所用的材料；
（3）说明你的设计方案是如何实现防风功能的；
（4）说明你的设计方案中除防风功能以外的两个特色。

如图所示的尺寸标注中错误的是 ( )

A . R10的标注 B . 8的标注 C . 40的标注 D . φ10的标注

以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（）

A . 游乐设施的跷跷板功能结构 B . 房间门口的活页功能结构 C . 学校运动场的篮球架结构 D . 圆珠笔的笔嘴结构

如图所示是已经展开的嫦娥五号国旗展示系统，由月面国旗、压紧释放装置、展开机构三部分组成，折叠后为长约半米，重1kg的盒子。国旗材料为耐极端环境条件的国产高性能芳纶纤维，采用复合纺纱技术制作而成；采用卷轴形式展开，确保国旗平整，机构支架由2根扭簧提供展开的动力，支架与国旗卷轴同步展开，一秒内完成一系列步骤。请回答下面小题。

（1）关于嫦娥五号国旗展示系统，从技术角度分析，以下说法不正确的是（）

A . 展示系统实现了五星红旗第一次在月球表面动态展示，体现了技术的创新性 B . 国旗研制涉及系统设计、材料制造、加工工艺等学科，体现了技术的综合性 C . 国旗设计中攻克了高品质纱线制备技术难题，体现了设计促进技术革新 D . 展示系统的设计激发了科研人员的创新精神，体现了技术解放人的作用
（2）科研团队花费超过一年的时间，挑选出30多种纤维材料，通过做热匹配性，耐高低温、防静电、防月球尘埃等试验，经数理统计分析，选用芳纶纤维为主要材料。这种选择材料的试验方法属于（）

A . 优选试验法 B . 虚拟试验法 C . 强化试验法 D . 移植试验法

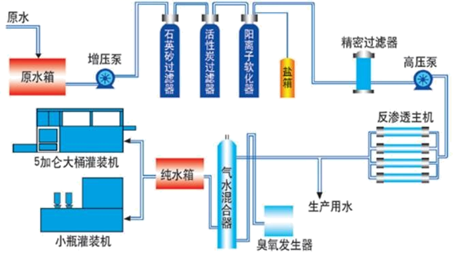

如图所示是矿泉水厂水处理系统的工艺流程。主要设备的功能是：石英砂过滤器用于去除源水中的颗粒杂质；活性炭过滤器用于吸附源水中有机杂质和分子状的胶体微小颗粒杂质，去除颜色、异味；阳离子软化器用于获得优质软水；精密过滤器可以滤除绝大部分微粒和细菌；反渗透主机通过反渗透膜把溶液中的溶剂分离出来，去除微小颗粒、有机物、细菌、病毒等；气水混合器：将过滤后的水与臭氧进行充分的混合，利用臭氧的强氧化性达到杀菌的目的。请根据流程图及其描述回答以下问题。

（1）该流程设计的主要目的是（在“A .处理原水；B .处理生产用水；C .处理矿泉水”中选择合适的选项，将序号填入横线处）；
（2）在设计该流程时，不需要考虑的因素是（在“A .水过滤的技术；B .溶剂分离的工艺； C .气水混合器的技术参数；D .生产用水的利用”中选择合适的选项，将序号填入横线处）
（3）下列对该流程的分析中正确的是、（选择合适的选项，将序号填入横线处）；
A．纯水箱储水与小瓶灌装机罐装是并行工序

B．石英砂过滤器过滤和活性炭过滤器过滤是串行工序

C．石英砂过滤器和活性炭过滤器之间的时序可以颠倒

D．生产用水的水和纯水箱中的水是不一样的
（4）该系统可分为多个子系统，以下划分合理的是（选择合适的选项，将序号填入横线处）；

A . 过滤、反渗透、杀菌等子系统 B . 过滤、杀菌、罐装等子系统 C . 过滤、反渗透、罐装等子系统
（5）为了提高该系统的性能，定期更换活性炭过滤器中的活性炭，这属于该系统优化的（在“A .限制因素；B .影响因素；C .约束条件；D .干扰因素”中选择合适的选项，将序号填入横线处）

请补全三视图中所缺的三条图线。

如图所示的玻璃瓶次品剔除回收系统，当检测设备检测到输送线上的玻璃瓶次品的时候，控制器控制气夹夹持住次品，驱动电机转动使得玻璃瓶落入U型滑板，顶持气缸驱动顶碎板将玻璃瓶击碎，玻璃碎片从漏斗落入研磨辊筒内然后旋转电机驱动研磨辊筒旋转，与固定锥座配合将碎玻璃进行研磨粉碎，能够将玻璃瓶次品的材料进行集中粉碎和收集。

（1）剔除控制子系统的控制手段和方式分别属于和（在“A .人工；B .自动；C .开环控制；D .闭环控制”中选择合适的选项，将序号填入横线处）；
（2）用合适的钢板制作如图所示的 U 型滑板时，合理的加工流程为：A→B→ →D→ →C（在“A .划线；B .锯割；C .表面处理；D .折弯；E .锉削；F .焊接”中选择合适的选项，将序号填入横线处）；
（3）气夹需要能够夹持大小不同的玻璃瓶，主要考虑了的因素（在“A .物；B .人；C .环境”中选择合适的选项，将序号填入横线）；
（4）系统设计时，需要对传送带的速度、驱动电机转动角度等的工作参数进行计算和反复调试，体现了系统分析的（在“A .整体性原则；B .科学性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）。

请补全三视图中所缺的三条图线。

如图所示为咽拭子采样机器人。研发团队围绕采样过程的每个环节，设计了相应的消毒装置、咽拭子安放装置、末端执行器、采集装置等。用户扫描二维码，机器人就会放下一次性咬口器。咬住咬口器，按下启动按键，机器人会自行将棉签捅入喉咙并刮擦。视觉识别系统从侧面识别棉签后端标志，判断并通过显示面板和广播告知是否为有效采集。采集好后，收样、封装、保存、消杀，这套“自助式”核酸采样仅用时42秒就完成了。自主采样机一次采集可获取四个有效部位样本，以确保采集到上皮细胞。

（1）下列关于咽拭子采样机器人采样系统的分析中，不恰当的是( )

A . 仅用时42秒就能完成核酸采样，体现了系统的目的性 B . 能够在0-40℃环境平稳运行，采样有效率100%，体现了系统的环境适应性 C . 由消毒装置、咽拭子安放装置、末端执行器、采集装置等组成，体现了系统的整体性 D . 采样者的口腔深度各异，提供不同长度且有后部识别标志的棉签，体现了系统的相关性
（2）下列关于采集告知子系统的分析中，不恰当的是( )

A . 该系统属于开环控制系统 B . 被控对象是采样者 C . 视觉识别系统识别的棉签后端标志是输入量 D . 显示面板和广播告知是否为有效采集是输出量

如图所示是一款自助体检系统，体检人可自助完成体检。整个机器占地面积不到3平方米，可安装在驾校、考场、车管所等场所使用。下列相关表述不正确的是（）

A . 机器配有二维码支付功能，需要支付才能使用，体现了技术的两面性 B . 机器利用超声波测距、计算机软件、触控和图像处理技术，体现了技术的综合性 C . 机器能自动对体检人员身高、体重、视力等做出检测，体现了技术的目的性 D . 体检人可自助完成，节省了人员配置，体现技术具有解放人的作用

下列关于电阻和电容的说法中正确的是（）

A . 五环色环电阻阻值一般比四环色环电阻大 B . 图a中电阻的实际阻值可能是102KΩ C . 图b中电容的标称容量是3.3F D . 图c中电容的标称容量是331pF
