高中通用技术：

高中通用技术

对如图所示的一款落地式风扇，对其进行稳定性试验，下列操作中不正确的是（）

A . 同时在风扇的A处和B处挂钩码 B . 将落地式风扇竖直摆放平稳 C . 钩码质量逐渐增加 D . 记录试验过程中所挂的钩码总质量

若要请工人师傅帮助加工一个小书桌，你认为最合适的做法是（）

A . 打一个电话说明要求 B . 提供一张设计草图 C . 提供一个效果图 D . 提供一张机械加工图

下列有关控制系统的说法中正确的是（）

A . 开环控制系统一定不会用到传感器 B . 闭环控制系统中一定存在反馈回路 C . 控制器发出的控制信号称为控制量 D . 直接对被控对象进行控制的装置或元件称为控制器

读图完成下面两题。

（1）如图所示形体的尺寸标注中，分析正确的是（）

A . 多标了 1 处尺寸 B . 已标注尺寸中有 2 处错误 C . 已标注尺寸中有 3 处错误 D . 漏标了 1 处尺寸
（2）利用 30mm×25mm×3mm 钢板加工如图示工件时下列操作合理的是（）

A . 利用钢丝锯加工R8的半圆 B . 钻孔时可使用手钳夹持 C . 利用圆锉刀加工锉削加工锯割面 D . 加工Φ8孔时必须用到的工具是划针、钢直尺、样冲、丝锥

张老师所带高三毕业班的同学，为学弟学妹们留下了100本文、理、哲、史类型的书籍。这些书籍版本有16K、8K、32K等，还有数量不等的试卷。张老师打算在新一届高三班内设置一个图书架来陈列这些书籍，以便同学们随手取阅，并放回原处。张老师将设计制作图书架的任务交给了同学们。请你作为班级成员和张老师的学生们共同完成这一任务。

（1）请根据上述描述，明确教室用图书架的设计要求。
（2）设计制作教室用图书架前需要收集相关信息，请你列举至少3条需要收集的信息。
（3）根据你所制定的设计要求，绘制图书架的设计方案草图，并用文字简要说明方案特点。

如图所示是搅拌机的结构模型。转动手柄时，带动曲柄转动，搅拌杆在铁碗内上下搅拌。在力F作用下，手柄顺时针旋转(从里向外看)。下列受力形式分析中正确的是（）

A . 曲柄受弯曲、受扭转，搅拌杆受弯曲，连杆1受拉 B . 曲柄受弯曲，搅拌杆受弯曲，连杆1受拉 C . 曲柄受弯曲，搅拌杆受压，连杆1受压 D . 曲柄受弯曲，搅拌杆受弯曲，连杆1受压

如图所示为一段圆钢加工成的连接件，在手工加工过程中，不可能用到的工具是( )

A . 凿子 B . 钢锯 C . 板牙 D . 丝锥

如图所示是一款可调节型平板电脑放置架，使用时放置在地上，支撑柱和支撑臂间采用图c所示的连接件实现调节。观察平板电脑放置架的结构，回答以下问题：

（1）支撑柱与支撑臂之间采用的连接方式是（在 A .铰连接；B .刚连接中选择合适的选项，将序号填入在横线处）；
（2）该平板电脑放置架可调节的高度要适合成年人的身高，这主要考虑了（在A .特殊人群；B .人的心理需求；C .人的动态尺寸；D .人的静态尺寸中选择合适的选项，将序号填入在横线处）；
（3）金属材质的支撑柱上需要加工直径为 M6 的螺纹孔，则应该选择直径为的钻头进行钻孔（在“A.Φ5.3mm，B.Φ6.0mm，C.Φ6.7mm”中选择合适的选项，将序号填入在横线处）；
（4）为了防止平板电脑放置架使用时在地面上滑动，下列措施中合理的是（在 A .支撑柱与支撑臂的连接处安装弹簧垫圈；B .在支撑脚下安装橡胶垫；C .为支撑脚表面喷涂防锈漆中选择合适的选项，将序号填入在横线处）；
（5）小明对平板电脑放置架进行测试时，发现其稳定性较差，他发现问题的途径是（在 A .观察日常生活；B .技术试验与技术研究；C .收集和分析信息中选择合适的选项，将序号填入在横线处）；主要原因是支撑脚设计不良引起的，以下方案优化最合理的是（在下列方案中选择合适的选项，将序号填入在横线处）；

如图所示是孔明锁其中一根木条的三视图，它对应的轴测图是( )

A .

B .

C .

D .

我们把银行、宾馆的自动门说成是开环控制，其原因是（）。

A . 它的主要设计是检测到人员以后会打开，才叫做“开”环控制 B . 门打开动作后不需要检测装置来检测并反馈“门打开”这一信息 C . 因为它的功能单一 D . 因为它的价格便宜

某同学早晨的活动流程需用45分钟，如下：

（1）请问流程常见的表达方式有哪些？（至少列出两个）
（2）在绘制方框流程图时，需要利用特定的几何图形或符号进行绘制，请问在方框流程图当中，表示“检测点和决策点”符号画出。
（3）请对该流程进行优化，绘制流程方框图，并计算优化后所需要的时间为多少分钟？

如图所示的是某科技小组设计的学校校园雨水利用系统，雨水储存在地下储雨库，通过水泵实现浇水、冲洗等用途。下列关于该系统的说法中不正确的是（）

A . 选择溢流管时需要考虑雨落管的参数，体现了系统的整体性 B . 雨水利用系统，可以实现储水、浇水、冲洗、排水等功能，体现了系统分析的综合性原则 C . 校园雨水利用系统可分为收集存储子系统、利用子系统和过量排除子系统 D . 过量排除子系统中渗水井、渗水沟的设置，可以防止雨水过大对环境的破坏

微波炉的发明者是美国自学成才的工程师斯宾塞，早期他在一家公司从事能产生微波能的磁控管的研究。一次偶然的试验研究他观察到微波能使周围的物体发热，进而进一步深入研究并发明了微波炉。微波炉由电源、磁控管、控制电路和烹调腔等部分组成。电源向磁控管提供大约4000伏高压，磁控管在电源激励下，连续产生微波，再经过波导系统，耦合到烹调腔内。把微波能量均匀地分布在烹调腔内，从而加热食物。质量合格的微波炉，通过内部的屏蔽装置来降低泄露出的微波能量。下列说法不正确的是（）

A . 微波炉的外壳具有防辐射设计，体现了技术保护人的价值 B . 斯宾塞在发明过程中对微波有了更深入的认识，体现了技术发展人的价值 C . 微波炉在普通家庭的使用丰富了人们的社会文化内容 D . 微波炉的大量使用取代了煤饼炉、燃气灶，体现了人们合理地利用和改造自然

如图所示的电脑桌，实木多层板桌面，尺寸为100cm*50cm*2cm，为了增加利用空间，要在离桌面25cm高的位置加装一块20cm*35cm*2cm的托板，请设计一个连接桌面与托板的金属支架（支架与托板连接，一并装上桌面后也可拆卸）。具体设计要求如下：

A．支架与托板连接后，可方便地与桌面组装和拆卸；

B．支架与桌面连接时，不借助任何工具；]

C．支架固定在桌面边缘且不损坏桌面；

D．连接处有较高强度。

根据设计要求，完成以下任务：

（1） ①画出支架的草图，必要时用文字说明；
②在设计草图上标注支架的主要尺寸。
（2）固定后，下列测试托板的承重能力试验方法较合理的是（①将打印机放置在托板上，观察是否脱落；②用手用力按压托板，观察是否脱落；③在托板上不断放置书本，观察支架有无明显形变。从中选择一项，将序号填写在处）。

根据材料回答问题

小明家的衣服晾在阳台外面有时会被雨淋湿，小明发现这一问题后尝试设计一新型晾衣架，设想下雨时晾衣架能自动收至雨蓬下，以免衣服被淋湿。其中有关控制系统的设计小明遇到了问题，现在请你帮着解决：

（1）该控制系统要达到的目标是：（）

A . 下雨时雨蓬会自动收起 B . 能自动收衣服 C . 能预测天是否会下雨 D . 下雨时晾衣服架能自动收至雨蓬下
（2）该系统的被控对象是：（）

A . 雨蓬 B . 晾衣架 C . 衣服 D . 天气
（3）该控制系统中给控制电路输入信号的原件应选择：（）

A . 湿度传感器（能感应湿度强弱的元件） B . 光敏传感器（能感应光线强弱的元件） C . 温度传感器（能感应温度高低的元件） D . 红外线传感器（能感应红外线强弱的元件）

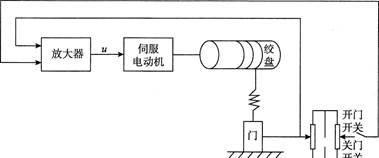

如图所示是大门开关自动控制系统。其工作原理是当合上开门开关时，电位器桥式测量电路产生一个偏差电压信号，经放大器放大后驱动伺服电动机带动绞盘转动，使大门向上提起，同时，与大门连在一起的电位器电刷上移，使桥式测量电路重新达到平衡，电动机停止转动，开门开关自动断开。反之同理，当合上关门开关时，伺服电动机反转，带动绞盘转动使大门关闭。关于该控制系统，下列说法不正确的是（）
